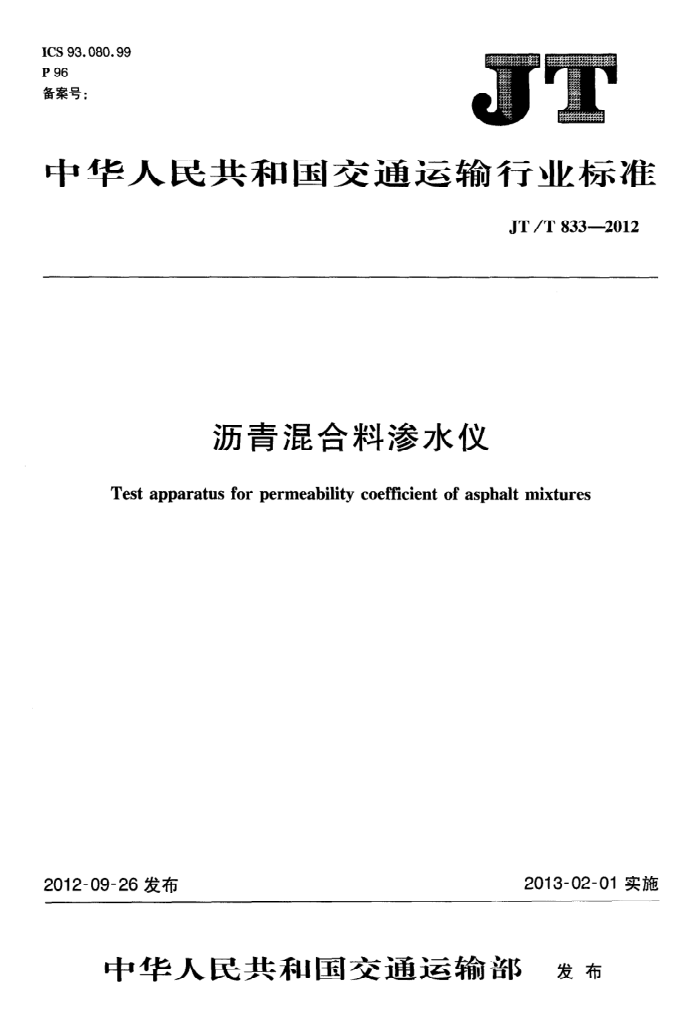

ICS 93.080.99 P 96 备案号：
中华人民共和国交通运输行业标准
JT /T 833—2012
沥青混合料渗水仪
Test apparatus for permeability coefficient of asphalt mixtures
2013-02-01实施
2012-09-26发布
中华人民共和国交通运输部 发布 JT/T833—2012
目 次
前言范围 2 规范性引用文件 3 术语和定义 4 产品结构
J
技术要求试验方法
5
6 7 检验规则 8 标志、包装、运输和储存 JT/T833—2012
前言
本标准按照GB/T1.1---2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作
组提出并归口。
本标准起草单位：交通运输部公路科学研究院、福建省高速公路建设总指挥部、南京华达工程检测仪器有限公司。
本标准主要起草人：李福普、严二虎、潘向阳、杨金栋、苏巧金、陈礼彪、蔡晖、高晓影、王志军、李健、 葛伟、吴建国。
I JT/T833—2012
沥青混合料渗水仪
1范围
本标准规定了沥青混合料渗水仪（以下简称渗水仪）的产品类型、结构、技术要求、试验方法、检验规则、标志、包装、运输和储存等内容。
本标准适用于沥青混合料渗水仪的制造、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9969工业产品使用说明书总则
3术语和定义
下列术语和定义适用于本文件。
3.1
渗水系数permeabilitycoefficient 单位时问内，在水头压力作用下通过一定沥青混合料截面的水的体积，单位为毫升每分
钟(mL/min)。
4产品结构
渗水仪由盛水量筒、金属顶板、立柱支架、底座、渗水管、阀、四块1/4圆形压重钢圈以及塑料圈等部分组成，主要结构见图1。
5技术要求
5.1 外观和结构性能要求 5.1.1金属底座、压重钢圈以及立柱支架等应光滑，无锈蚀和无明显划痕。 5.1.2盛水量简材料应为透明有机玻璃，盛水量筒应透明、无划痕。分度线和数值应清晰、完整；分度线应平直、分格均勾，与量筒轴线垂直；0mL和逢整100mL的刻线应为长线，其余为短线。 5.1.3阀门开关灵活，盛水量筒、底座及阀门等连接完好、无渗漏。 5.2盛水量筒 5.2.1内径：50.5mm±0.25mm 5.2.2100mL~500mL刻度线间总容积：400mL±6mL。
1 JT/T833—2012
5.2.30mL~500mL刻度线间每100mL间距容积：100mL±2mL。
单位为毫米
1cm高度为20mL 3
$50.5
45号 4 10元
V=600ml
X, 100mL
SIE 008 E
100%=
X 500mL
$160 Φ10
-
5
.
31
$7以上 Φ150 $220
说明： 1 一盛水量筒； 2— 一螺纹连接； 3——顶板； 4——阀；
立柱支架：压重钢圈；
6
7——底座； 8— 一密封材料。
图1渗水仪主要结构示意图
5.2.4 刻度线分度值：2mL 5.2.5 刻度线间距：1mm±0.05mm。 5.2.6 刻度线宽度：不大于0.05mm。 5.2.7 0mL~500mL刻度线总间距：250mm±2mm。 5.2.8 0mL刻度线到盛水量筒底部距离：300mm±3mm。 5.2.9 0mL刻度线到底座底部距离：495mm±3mm。 5.3 品 底座 5.3.1 底部开口内径：150mm±1mm。 5.3.2 上部开口内径：不小于7mm 5.3.3 外径：220mm±2mm。 5.4渗水管 5.4.1 管内径：10mm±0.5mm。 5.4.2 阀内径：不小于9.5mm。 5.5 仪器渗漏
关闭情况下注水至"0”刻度，静置30min液位下降量：不超过1mm。 2
