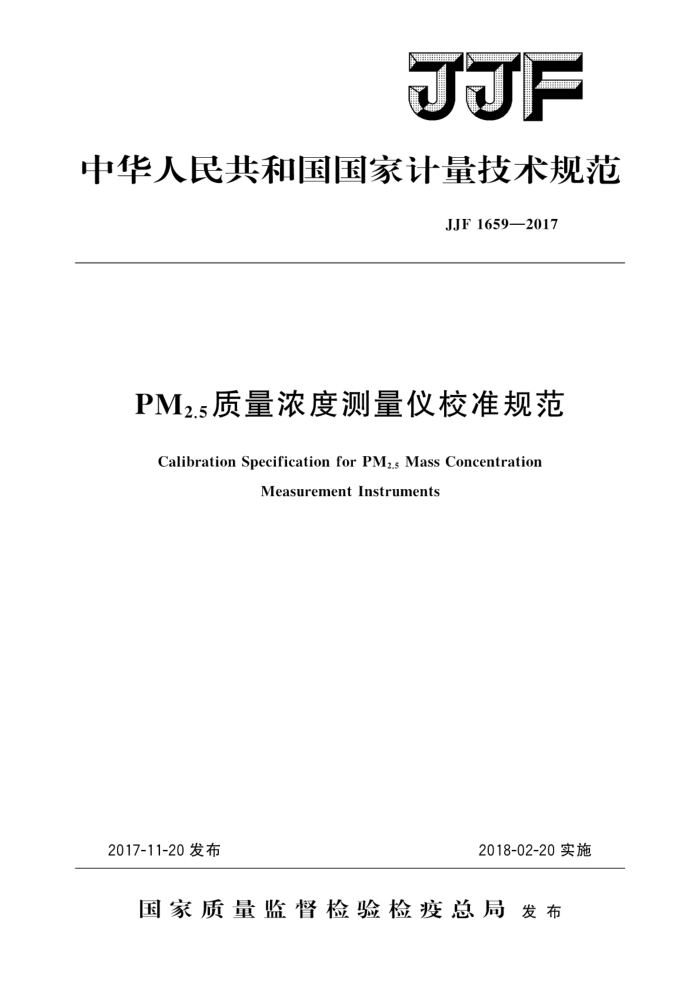

JF
中华人民共和国国家计量技术规范
JJF1659—2017
PM25质量浓度测量仪校准规范
Calibration Specification for PM2.5 Mass Concentration
MeasurementInstruments
2017-11-20发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1659—2017
PM2.5质量浓度测量仪校准规范
JJF 1659—2017
CalibrationSpecificationforPMz.5Mass
Concentration Measurement Instruments
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院
上海市计量测试技术研究院
中国环境科学研究院
参加起草单位：山东省环境监测中心站
青岛市计量技术研究院青岛崂山应用技术研究所广东省计量科学研究院
本规范委托全国环境化学计量技术委员会负责解释 JJF1659—2017
本规范主要起草人：
张文阁（中国计量科学研究院）丁臻敏（上海市计量测试技术研究院）杨 文（中国环境科学研究院）
参加起草人：
许 潇（中国计量科学研究院）刘 伟（山东省环境监测中心站）夏 春（青岛市计量技术研究院）梁 永（青岛崂山应用技术研究所）陈 玲（广东省计量科学研究院） JJF1659—2017
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (6) (7) (9) (11) (12) I
范围·. 2 引用文件· 3 术语和计量单位· 4 概述· 5 计量特性· 5.1 流量示值误差· 5.2平均流量偏差 5. 3 流量重复性· 5. 4 流量稳定性 5. 5 计时示值误差 5. 6 温度示值误差.· 5. 7 大气压示值误差· 5. 8 零点漂移… 5. 9 浓度示值误差 6校准条件 6.1 校准环境条件。 6. 2 仪器要求 6.3 测量标准及其他设备： 7 校准项目和校准方法： 7. 1 校准前准备 7. 2 流量示值误差· 7. 3 平均流量偏差. 7. 4 流量重复性. 7. 5 流量稳定性 7. 6 计时示值误差 7. 7 温度示值误差 7.8 大气压示值误差· 7. 9 零点漂移 7.10 浓度示值误差 8 校准结果 9
复校时间间隔附录A浓度示值误差的不确定度评定示例附录BPM2.5质量浓度测量仪校准记录格式（参考）附录C PM2.5质量浓度测量仪校准证书（内页）格式（参考）附录DPM2.5气溶胶发生混匀装置简图 JJF1659—2017
引言
本规范的术语与技术指标参考了GB/T31159一2014《大气气溶胶观测术语》、 HJ93一2013《环境空气颗粒物 切（PM1。和PM2.5）采样器技术要求及检测方法》、 HJ653一2013《环境空气颗粒物 勿（PM1。和PMz.5）连续自动监测系统技术要求及检测方法》等技术法规、标准。
本规范为首次发布。
I JJF1659—2017
PM2.5质量浓度测量仪校准规范
1范围
本规范适用基于振荡天平原理、β射线原理和滤膜称重原理且采样流量为 16.67L/min，测量范围（10～1000）ug/m的PM2.5质量浓度测量仪器的校准。其他原理、流量和测量范围的质量浓度测量仪可参照本规范进行校准。
2 引用文件
本规范引用了下列文件： GB/T31159一2014大气气溶胶观测术语 HJ93一2013环境空气颗粒物（PM1.和PM2.5）采样器技术要求及检测方法 HJ653一2013环境空气颗粒物（PM1。和PM2.5）连续自动监测系统技术要求及检
测方法
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本适用于本规范。
3术语和计量单位 3.1空气动力学直径aerodynamicdiameter
与所表征粒子具有相同的运动速度，密度为1g/cm"球形粒子的直径。 3.2细颗粒物fineparticle（PM2.5）
空气动力学直径小于或等于2.5um的气溶胶粒子。 3.3切割器particleseparatedevice
指具有将不同粒径粒子分离功能的装置。 3.4工作点流量airflowrate
在工作环境条件下，采样流量保持定值，并能保证切割特性的流量。
4概述
PM2.5质量浓度测量仪（以下简称仪器）是用于测量环境空气中空气动力学直径不大于2.5um的颗粒物质量浓度的仪器。根据仪器测量原理的不同，分为滤膜称重法、 振荡天平法、β射线吸收法。仪器一般由样品采集单元（包括采样口、PM2.5切割器和采样管等）、样品测量单元、数据处理单元和显示单元组成。其工作原理为：仪器以恒定流量抽取环境空气样品，样品采集单元将颗粒物进行切割分离并输送到样品测量单元，样品测量单元对PM2.5颗粒物样品进行测量，数据处理单元将测量结果进行分析计算，最后由显示单元输出测量结果。仪器结构示意图见图1。
1 JF1659—2017
采样口
采集单元
切割器
采样管
测量单元
数据处理单元
显示单元
图1PM25质量浓度测量仪结构示意图
5计量特性 5.1 流量示值误差：土5% 5.2平均流量偏差：土5% 5.3 流量重复性：≤2% 5.4 流量稳定性：≤5% 5.5 计时示值误差：土3s 5.6 温度示值误差：土2℃ 5.7大气压示值误差：土1kPa 5.8 零点漂移：≤2μg/m3 5.9 浓度示值误差：土30%
以上指标不适用于仪器设备的合格性判定，仅供参考。
6校准条件 6.1 校准环境条件 6.1.1环境温度：（15～35）℃；温度波动度：≤2℃；相对湿度：≤85%。 6.1.2 供电电压：AC（220士22）V，频率：（50士1）Hz。 6.1.3仪器应放置在隔震水平台上，并保证实验室应配有良好的独立地线 6.2仪器要求
仪器运行与测量功能正常；仪器必须配套PM2.5切割器，PM2.5切割器技术要求： 50%切割粒径（Da5o）=（2.5土0.2）um，捕集效率的几何标准差（c）=1.2士0.1。 6.3 测量标准及其他设备 6.3.1PM2.5质量浓度标准测量仪
测量范围：（20～1000）ug/m3；扩展不确定度不大于8%（k=2）。 6.3.2气体流量计：准确度级别不低于1.5级。 6.3.3秒表：分度值0.01S。 2
