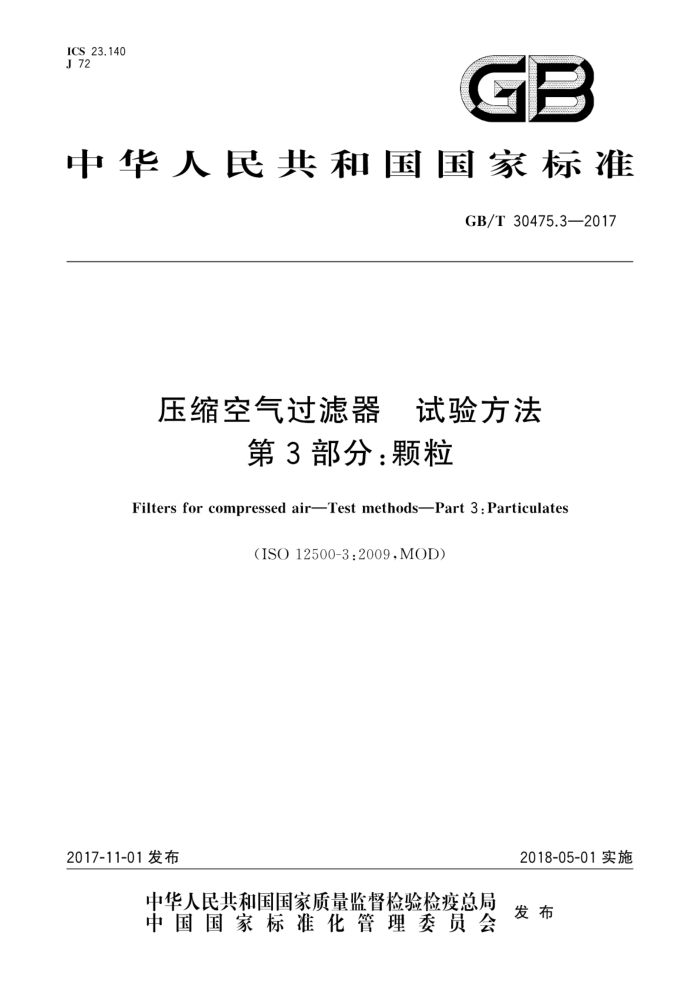

ICS 23.140 J 72
GB
中华人民共和国国家标准
GB/T30475.3—2017
压缩空气过滤器 试验方法
第3部分：颗粒
Filters for compressed airTest methodsPart 3:Particulates
（ISO12500-3:2009,MOD)
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30475.3—2017
目 次
前言
m
范围规范性引用文件
2
3 术语和定义
单位和符号标准状态试验方法概述试验要求 8 试验方法
7
5
6
T
数据报告 10不确定性· 附录A（资料性附录） 取样试验报告格式. 附录B（资料性附录）本部分与ISO12500-3：2009的技术性差异及其原因
9
10 13 GB/T30475.3—2017
前言
GB/T30475《压缩空气过滤器 试验方法》分为四部分： —第1部分：悬浮油；一第2部分：油蒸气； —第3部分：颗粒；一第4部分：水本部分为GB/T30475的第3部分本部分按照GB/T1.1一2009给出的规则起草本部分使用重新起草法修改采用ISO12500-3：2009《压缩空气过滤器 ：试验方法 云第3部分：颗
粒》（英文版）。
考虑到我国国情，本部分在采用IS012500-3：2009时，做了一些修改。有关技术性差异已编人正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
为了便于使用，本部分还做了下列编辑性修改：
压力单位用“MPa"代替“bar”，并进行数值换算。 本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：合肥通用机械研究院、杭州日盛净化设备有限公司、无锡市华灵过滤设备有限公
司、西安联合超滤净化设备有限公司、杭州博大净化设备有限公司、广东太安伊侨气体设备有限公司、上海士诺健康科技股份有限公司、广东伊普思实业有限公司。
本部分主要起草人：陈放、李金禄、谭跃进、章涛、杨耀峰、李大明、李士华、王先佳、张剑敏、林培锋。
II GB/T30475.3—2017
压缩空气过滤器试验方法
第3部分：颗粒
1范围
GB/T30475的本部分规定了去除不同粒径颗粒的过滤器在测定过滤效率时所选用的试验方法，以及这些试验所需的设备布置和试验程序。
本部分适用于去除颗粒的压缩空气过滤器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号(GB/T786.1—2009,ISO1219-1:2006,IDT)
GB/T10893.1压缩空气干燥器第1部分：规范与试验（GB/T10893.1一2012，ISO7183：2007， MOD)
GB/T13277.12008压缩空气 第1部分：污染物净化等级（ISO8573-1：2001，MOD） GB/T13277.4一2015压缩空气第4部分：固体颗粒测量方法（ISO8573-4：2001，MOD） GB/T17446流体传动系统及元件词汇（GB/T17446一2012，ISO5598：2008，IDT） ISO12103-1道路车辆用于过滤器评定的试验粉尘第1部分：亚利桑那试验粉尘（Roadvehi
clesTest dust for filter evaluation-Part l:Arizona test dust)
EN1822-1高效空气过滤器（HEPA和ULPA） 第1部分：分级、性能试验、标志[High efficiency airfilters (HEPA and ULPA)—Part 1:Classification,performance testing,marking)
EN1822-2:19987 高效空气过滤器（HEPA和ULPA） 第2部分：气溶胶的发生、测量设备、颗粒计数统计[High efficiency air filters（HEPAand ULPA)—Part 2：Aerosol production，measuring e- quipment,particle counting statistics
3术语和定义
GB/T13277.1一2008和GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
通道channel 在颗粒计数器全光谱范围内定义的一个上限和一个下限的数据子集。
3.2
效率efficiency 除去颗粒浓度的比，即上游颗粒物浓度减去下游颗粒物浓度后与上游颗粒物浓度的比值
3.3
过滤器 filter 去除固体颗粒的组件，包括过滤元件及其外壳和其他所需部件。
1 GB/T30475.3—2017
3.4
最易穿透粒径 most penetrating particle size;MPPS 在该粒径时会发生最低的颗粒收集效率，也就是对于过滤器而言是最难去除的颗粒尺寸
单位和符号
本部分用到的单位主要为国际单位制（SI)常用的单位。 图表中的图形符号应参照GB/T786.1。
5 标准状态
气体的标准状态如下： a) 空气温度：20℃； b) 绝对空气压力（绝压）：0.1MPa； c) 相对水蒸气压力：0。
6 试验方法概述
6.1 本部分定义了以下两种粒径尺寸过滤器的范围：
精细过滤器范围：0.01um~5.0um；粗过滤器范围：≥5.0μm~40μm。
6.2不同粒径范围下的推荐试验方法概述见图1。
颗粒直径 μm
方法“
精细
粗
0.01
0.1
0.5
10
20
40
5
膜 LPCb OAS SMPS,DMA,CPC/CNCd
参阅制造商的使用说明书，选择合适的测试颗粒物直径和浓度参数的仪器， b LPC 激光粒子计数器， OAS 光学气溶胶光谱仪 SMPS- 扫描电迁移率粒径谱仪；
DMA 微分迁移率分析仪； CPC
凝结粒子计数器；凝结核计数器。
CNC
图1 推荐试验方法概述
2
