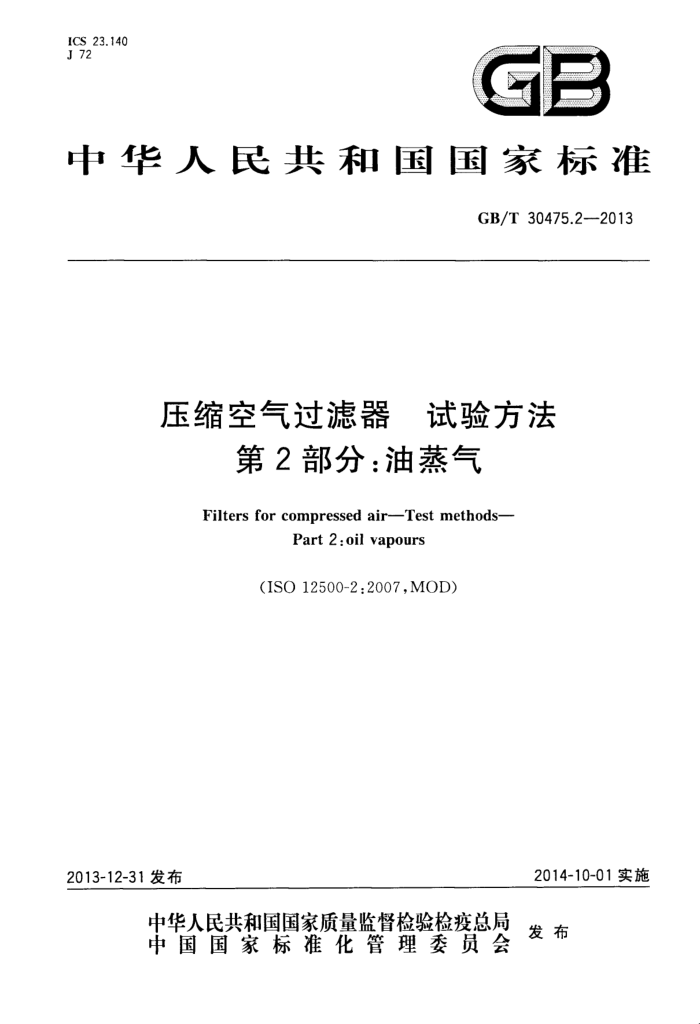

ICS 23.140 J 72
GB
中华人民共和国国家标准
GB/T30475.2—2013
压缩空气过滤器 试验方法
第2部分：油蒸气 Filters for compressed air-Test methods-
Part 2:oil vapours
(ISO 12500-2:2007,MOD)
2014-10-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30475.2—2013
前言
GB/T30475《压缩空气过滤器 试验方法》分为四个部分：
第1部分：悬浮油；第2部分：油蒸气；
第3部分：颗粒；一第4部分：水。 本部分为GB/T30475的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO12500-2：2007《压缩空气过滤器 ：试验方法 第2部分：油蒸
气》（英文版）。
考虑到我国国情，本部分在采用IS012500-2：2007时，做了一些修改。有关技术差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录C中给出了这些技术差异及其原因的一览表以供参考。
为了便于使用，本部分还做了下列编辑性修改：
“本国际标准”一词改为“本部分”；删除ISO12500-2：2007前言。 本部分由中国机械工业联合会提出。 本部分由全国压缩机标准化技术委员会（SAC/TC145)归口。 本部分负责起草单位：合肥通用机械研究院、无锡市华灵过滤设备有限公司。 本部分参加起草单位：上海阿普达实业有限公司、杭州博大净化设备有限公司、贝克欧（上海)净化
系统科技有限公司、上海英格索兰压缩机有限公司、深圳市宏日嘉净化设备科技有限公司。
本部分主要起草人：李金禄、陈放、任芳、杨耀峰、党英利。 本部分参加起草人：张剑敏、顾国前、董鹏举、孙建成、刘柏藩。
1 GB/T 30475.2—2013
压缩空气过滤器试验方法
第2部分：油蒸气
1范围
GB/T30475的本部分规定了在规定工况下测定过滤器吸附油蒸气能力（吸附容量）、压力降的试验方法，以及试验所需的设备配置及试验程序。
本部分适用于吸附式压缩空气过滤器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号(GB/T786.1—2009,ISO1219-1:2006,IDT)
GB/T10893.1压缩空气干燥器第1部分：规范与试验（GB/T10893.1—2012，ISO7183：2007， MOD)
GB/T13277.1—2008压缩空气第1部分：污染物净化等级（ISO8573-12001，MOD） GB/T16273.1设备用图形符号第1部分：通用符号（GB/T16273.1一2008，ISO7000：2004，
NEQ)
GB/T17446流体传动系统及元件词汇（GB/T17446--2012，ISO5598：2008，IDT） JB/T7664压缩空气净化术语 ISO8573-6压缩空气第6部分：气态污染物含量测量方法（CompressedairPart6：Test
methods forgaseous contaminant content)
3术语和定义
GB/T17446和JB/T7664界定的以及下列术语和定义适用于本文件。
3.1
活性炭activatecarbon 为一种多孔隙结构的炭，其表层孔隙对某些气体或蒸气具有很强的吸附能力。
3.2
吸附剂adsorbent 对气态或液态分子有吸引作用，并能将这些分子附着在其表面的固体。
3.3
吸附容量adsorptivecapacity 被试过滤器所能吸附的污染物的质量。
3.4
环境温度 ambienttemperature 被试过滤器外壳周围的空气温度。 GB/T30475.2—2013
3.5
穿透breakthrough 在吸附式过滤器下游检测到的试验试剂含量达到规定值的时刻点。
3.6
额定流量的当量流量 equivalentratedflow 过滤器在试验压力0.7MPa下的试验流量，此时气体流速应与其在额定压力和流量下达到的流速
相等，这个试验流量就称为额定流量的当量流量。 3.7
过滤器filter 分离或清除压缩空气（或气体）气流中污染物的装置。
3.8
压降（压差） pressure drop (differential pressure) Ap 在规定条件下，测得的某部件进气口与出气口的压力之差。
3.9
试验试剂testagent 用来测试过滤器的正已烷蒸气。
4
单位和符号
本部分用到的单位为国际单位制（SI)常用的单位。 图表中的图形符号应参照GB/T786.1和GB/T16273.1。
5 标准状态
气体的标准状态如下： a) 空气温度：20℃； b) 绝对空气压力（绝压）：0.1MPa； c) 相对水蒸气压力0。
6
试验要求
6.1 规定工况
规定工况见表1。
表1规定工况
实际仪表读数波动范围
试验报告参数
单位 ℃ MPa ℃ mg/kg
规定工况 20 0.7 20 1 000
试验条件下仪表精度
进气口温度进气口压力环境温度空气中试验试剂浓度 2
±5 ±0.01 ±5 ± 50
±2 ± 0.01 ±2 ±0.1% GB/T30475.22013
31 0
12
10 11
?0 Q
0
18, 19 20
13
17
1
国
4
14
21 4
4
A 222
0
2
16
.
23
8 0 26
29
5
说明： 1
17- 一活性炭过滤器（吸附容量足够大，以防止释放出正己烷）； 18- 精密调节阀； 19- 一流量计/传感器； 20- 消音器； 21- 全流量球阀； 22
压缩空气源；全流量球阀；压力调节器；压力表/传感器；
2 3 4 5 --—压力调节器； 6 止回阀； 7
试剂储存器；
=
温度计/传感器；
23 精密调节阀(大流量）； 24- 流量计/传感器； 25- 精密调节阀（小流量）； 26- 流量计/传感器； 27- 蒸发器； 28- 可加热压力调节器（与29相连）； 29 烃蒸气检测器； 30 数据记录器； 31 环境温度计/传感器。
8 - 全流量球阀； 9
露点仪/传感器；
10- 压力表/传感器； 11- 压差表； 12- 温度计/传感器； 13 全流量球阀； 14 压力测量管； 15- 被试过滤器；
旁路全流量球阀；
16-
：压力测量管的详细结构按GB/T10893.1的要求。
图1 试验设备的典型布置图
7.2试验参数
试验期间，表1各项参数都应控制在所规定的范围内。 7.3穿透浓度的确定
应按ISO8573-6的规定测试进气口和出气口的试剂浓度，但无需等动力取样。 当下游试剂浓度达到1mg/kg时，就认为发生试剂穿透。 应使用合适的仪器（如：火焰电离探测器或红外分析仪）测试试剂浓度。该仪器应按产品说明书的
要求用试验试剂预先校准过。 7.4试验持续时间
测量过滤器从开始引人试剂蒸气到发生试剂穿透所需的时间。每种型号至少测三个样品，试验结果应取平均值。
4 GB/T 30475.2—2013
有关确定各独立测量的不确定度和各气体特性置信限的数据都是一些近似值，改善这些近似程度则耗费巨大。
试验报告
9
9.1说明
过滤器性能数据应说明是在标准状态下测得的，并至少应当包括表1所列数据。试验结果应包括在试验条件下测得的数据。 9.2 技术数据
过滤器技术数据的表述应至少包括以下内容：一-说明数据是通过符合本部分的试验获取的；过滤器壳体的型号；
过滤器滤芯的型号；一一试验试剂平均吸附量；
压降（△p）。 当引用过滤器的性能数据（包括预期使用寿命的估计值）时，应当同时包括试验条件下得到的那些
数据。
试验报告样表参见附录B
6
