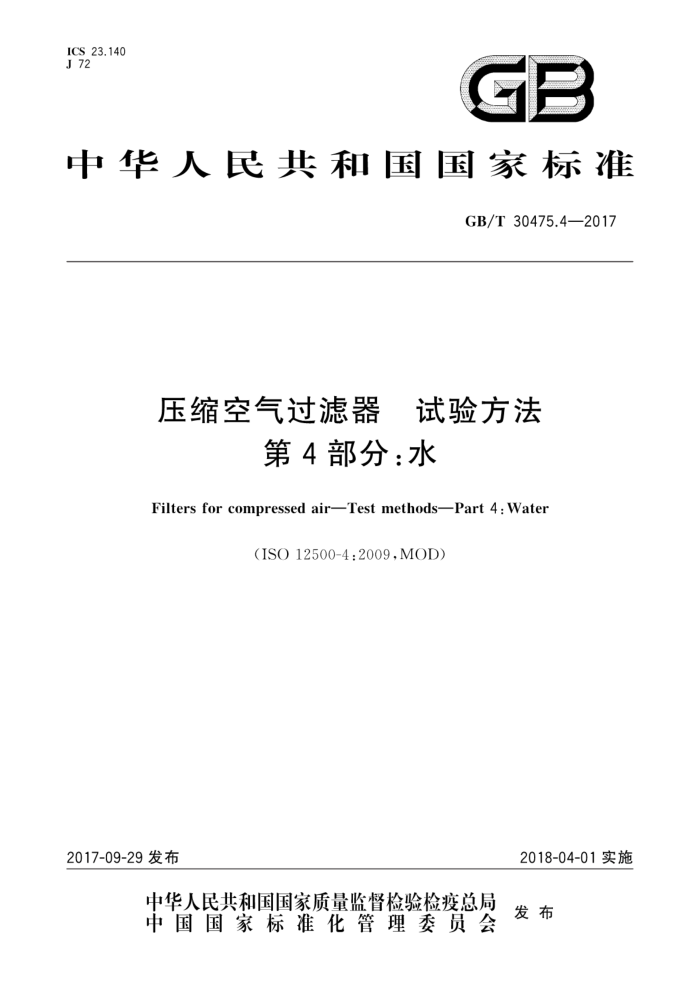

ICS 23.140 J 72
GB
中华人民共和国国家标准
GB/T30475.4—2017
压缩空气过滤器 试验方法
第 4 部分:水
Filters for compressed airTest methodsPart 4:Water
（ISO12500-4:2009,MOD)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T30475.4—2017
目 次
前言
范围 2 规范性引用文件 3 术语和定义
单位和符号标准状态规定工况试验设备布置试验方法 9 结果 10试验报告附录A（资料性附录） 喷水装置设计指南附录B（资料性附录） 试验报告样表
5
6
8 GB/T30475.4—2017
前言
GB/T30475《压缩空气过滤器 试验方法》分为四部分：
第1部分：悬浮油；一第2部分：油蒸气； —第3部分：颗粒；一第4部分：水本部分为GB/T30475的第4部分本部分按照GB/T1.1一2009给出的规则起草本部分使用重新起草法修改采用ISO12500-4：2009《压缩空气过滤器 试验方法 ：第4部分：水》
.
（英文版）。
本部分与ISO12500-4：2009的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T786.1代替了ISO1219-1（见第4章）； ·用修改采用国际标准的GB/T13277.1一2008代替了ISO8537-1：2001（见第3章和表1）； ·用修改采用国际标准的GB/T13277.2代替了ISO8573-2（见第3章）； ·用等同采用国际标准的GB/T17446代替了ISO5598（见第3章）； ·增加引用了GB/T10893.1（见图2）。
为了便于使用，本部分还做了下列编辑性修改
压力单位用MPa"代替"bar”，并进行数值换算；流量单位用"m"/min”代替"L/s"并进行数值换算
本部分由中国机械工业联合会提出本部分由全国压缩机标准化技术委员会（SAC/TC145）归口。 本部分起草单位：合肥通用机械研究院、无锡市华灵过滤设备有限公司、广东太安伊侨气体设备有
限公司、上海士诺健康科技股份有限公司、杭州博大净化设备有限公司、杭州日盛净化设备有限公司。
本部分主要起草人：姜慧君、任芳、李金禄、杨耀峰、王开锋、张剑敏、李士华、章涛。
1 GB/T 30475.4—2017
压缩空气过滤器试验方法
第4部分：水
1范围
GB/T30475的本部分规定了除水装置除水效率和工作压降的试验方法，本部分适用于去除压缩空气中呈管壁流的液态水的气/水分离器、除水过滤器等除水装置
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号(GB/T786.1—2009,ISO1219-1:2006,IDT)
GB/T10893.1压缩空气千燥器第1部分：规范与试验（GB/T10893.1—2012，ISO7183：2007， MOD)
GB/T13277.1一2008压缩空气第1部分：污染物净化等级（ISO8537-1：2001，MOD） GB/T13277.2压缩气体第2部分：悬浮油含量测量方法（GB/T13277.2一2015，ISO8573-2：
2007,MOD)
GB/T 17446 流体传动系统及元件 词汇(GB/T17446—2012,ISO5598：2008,IDT)
术语和定义
3
GB/T13277.1一2008、GB/T13277.2和GB/T17446界定的术语和定义适用于本文件。
4单位和符号
本部分采用的单位主要为国际单位制（SI)常用的单位图表中的图形符号应参照GB/T786.1。
标准状态
5
气体的标准状态如下： a）空气温度：20℃； b) 绝对空气压力（绝压）：0.1MPa； c) 相对水蒸气压力：0。
6 规定工况
6.1 规定工况见表1。
1 GB/T 30475.4—2017
15
①
R
Y
.
8a
4
8b
16
16
16
说明： 1 2 3 4 5 6 7 8a 上游压力测量管； 8b
压缩空气源”；全流量球阀；喷水装置（参见附录A)；减压阀"；温度传感器/测量装置；压力传感器/测量装置；压差传感器/测量装置；
9 10 下游水分离器（可选择）； 11- 高效凝聚式过滤器（建议）； 12 精密流量调节阀； 13 流量传感器/测量装置； 14 消音器； 15- 环境温度传感器/测量装置； 16 截止阀。
被试除水装置；
下游压力测量管“；
。“1"处的压缩空气源压力应该大于试验压力并且能够提供"3"中贮水容器所需要的超压。如果试验压力是0.7MPa，那么通常1MPa就足够了。 “4"和“3”需要压力调节来确保供应压力的稳定性，从而避免供水量的变化 °压力测量管的详细结构按GB/T10893.1的要求。
图1 典型的试验布置图
除了图1中指示的方法外，也可以使用其他引水的方法，例如使用计量泵。唯一需要考虑的是，水在喷射的过程中不能转化成气溶胶形式。
所收集水的量应直接测量质量。通过使用一个流量调节阀来调节系统压力和流量，流量调节阀可以安装在流量计的上游或下游。
：试验方法
8
按以下步骤和要求进行试验： a) 按图1安装试验装置； b) 在合适的试验压力下建立稳定空气流条件； c) 按每单位空气流量（m"/min）引人2kg/h的水量； d) 试验周期至少10min； e) 直接测量收集到水的质量； f) 在合适的试验压力和25%、50%、75%、100%、125%的额定流量条件下对试验装置进行试验； g) 在每个流量下进行3次试验。
9结果
除水效率WHo（以百分数表示的质量分数）按式（2)计算：
3 GB/T 30475.4—2017
mp×100
....( 2
WH,o
m1
式中： mp- 被试除水装置分离的水质量，单位为千克（kg）； mi 注人水的质量，单位为千克（kg）。 以3次测量的平均值作为试验结果。
10 试验报告 10.1 说明
应说明性能数据是在标准状态下测得，并至少应当包括表1所列数据。试验结果应包括在试验条件下测得的数据。 10.2 技术数据
陈述的技术数据和内容至少应包括：
说明数据是通过符合GB/T30475.4的试验获取的；除水装置的型号；每次试验流量下除水效率的平均值；
每次试验流量下的压降△p。 试验报告样表参见附录B。
