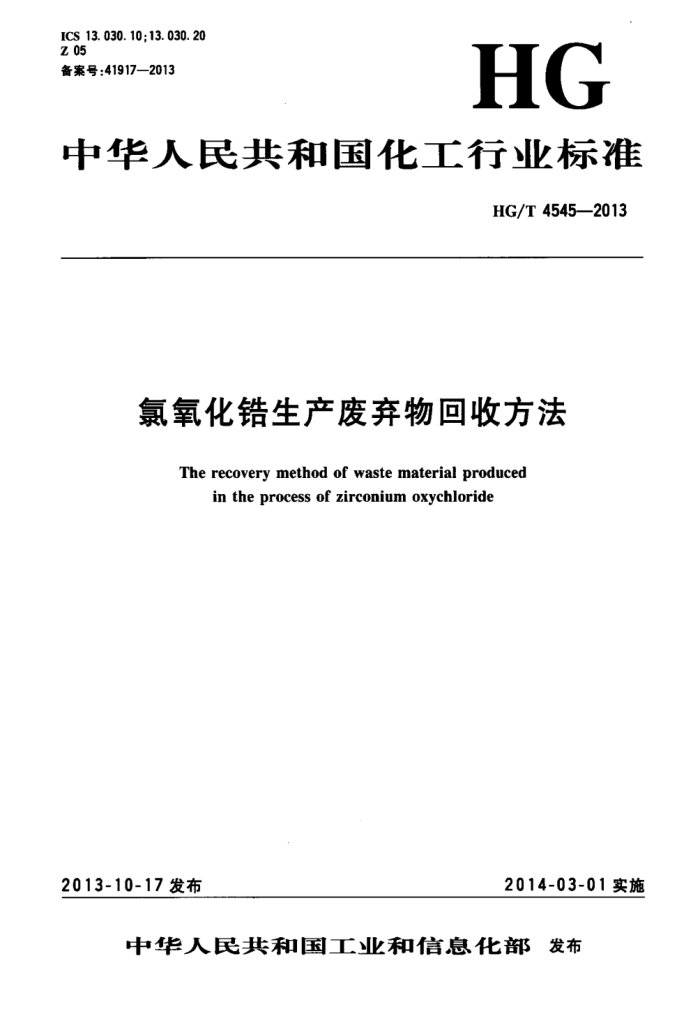

ICS 13.030.10;13.030.20 Z 05 备案号：41917—2013
HG
中华人民共和国化工行业标准
HG/T 4545—2013
氯氧化锆生产废弃物回收方法
The recovery method of waste material produced
in the process of zirconium oxychloride
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 HG/T 45452013
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国废弃化学品处置标准化技术委员会（SAC/TC294)归口。 本标准主要起草单位：浙江锆谷科技有限公司、广东东方锆业科技股份有限公司、中海油天津化工
研究设计院。
本标准主要起草人：蒋东民、陈伟东、许小军、陈潮钿、王彦。 HG/T4545—2013
引言
本标准的发布机构提请注意，声明符合本标准时，可能涉及一种氯氧化锆生产中硅渣处理工艺》和 《利用氯氧化锆生产排放废水制备偏硅酸钠的方法》相关的专利的使用。
本标准的发布机构对以上专利的真实性、有效性和范围无任何立场。 以上专利权人已向本标准的发布机构保证，他们愿意同任何申请人在合理且无歧视的条款和条件
下，就专利授权许可进行谈判。以上专利权人的声明已在本标准的发布机构备案。相关信息可通过以下联系方式获得：
《一种氯氧化锆生产中硅渣处理工艺》专利权人名称：浙江锆谷科技有限公司。 地址：浙江省德清县钟管镇龙山路156号。 《利用氟氧化锆生产排放废水制备偏硅酸钠的方法》专利权人名称：广东东方锆业科技股份有限
公司。
地址：广东省汕头市澄海区莱美路宇天科技园。 请注意除上述专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专
利的责任。
1 HG/T4545—2013
氟氧化错生产废弃物回收方法
1 范围
本标准规定了碱法生产氯氧化锆过程中产生的废碱液和酸性硅渣的回收方法。 本标准适用于碱法生产氯氧化锆过程中产生的废碱液和酸性硅渣的回收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
HG/T2568工业偏硅酸钠 3回收方法 3.1废碱液的回收、利用 3.1.1废碱液的产生和主要组成
氯氧化锆生产过程中，在碱溶工序后，对料浆的压滤和水洗工序中，产生废碱液。 废碱液的主要组成为水、氢氧化钠、可溶性硅酸盐等。
3.1.2废碱液回收 3.1.2.1工艺提要
废碱液中加人沉淀剂，经加热揽拌、过滤和浓缩，浓缩后得到的碱液可以直接回用至锆英砂碱熔工序中。 3.1.2.2回收流程
废碱液回收工艺流程见图1。
废碱液加热搅拌压滤或静置
沉淀剂
1 水合钙硅渣
液
浓缩碱熔工序图1废碱液回收工艺流程
3.1.2.3回用碱液指标
氯氧化锆生产过程中产生的废碱液经回收处理，回收碱液的指标参数见表1。
表1回用碱液的指标参数
指 标 28~35
项 目
氢氧化钠(NaOH)w/%
1 HG/T45452013 3.1.2.4生产设备
氯氧化锆生产过程中产生的废碱液回收处理所需的主要设备：反应釜、储槽、板框压滤机和耐酸碱泵。 3.1.2.5工艺过程控制
废碱液加人沉淀剂——生石灰（CaO)或者石灰乳悬浊液（0.2kgCaO/L～0.5kgCaO/L），使CaO 与碱液中的二氧化硅（Si02）比例为（1.0～1.8）：1。加热30℃～95℃，搅拌30min～120min。 3.1.3利用废碱液生产偏硅酸钠 3.1.3.1方法提要
废碱液经中和、过滤、结晶，回收利用碱液中的硅酸钠，生产偏硅酸钠。 3.1.3.2工艺流程
废碱液生产偏硅酸钠工艺流程见图2。
废碱液
加热搅拌
→ 冷却沉降
过诸蒸发浓 + 降涅离心分离
成核剂
.
+ 固体物料
→ 液体物料
流化床干燥
筛分偏硅酸钠
1
图2废碱液生产偏硅酸钠工艺流程
3.1.3.3产品检验
废碱液按照本方法进行处理后生产的偏硅酸钠产品采用HG/T2568中规定的方法进行检验。 3.1.3.4生产设备
废碱液生产偏硅酸钠所需的主要设备：加热系统、储槽、反应签釜、浓缩结晶反应釜、板框压滤机、离心机、耐酸碱泵、烘干设备、粉碎设备、筛分机、包装设备。 3.1.3.5工艺过程控制 3.1.3.5.1将废碱液加热至90℃～98℃，搅拌12min~18min，冷却至45℃~55℃，沉降3.5h~ 4.5h，板框压滤机压滤。 3.1.3.5.2滤液在100℃～120℃条件下蒸发。使得溶液中氧化钠含量达到18%~24%，二氧化硅的含量达到16%~24%。 3.1.3.5.3降温至55℃～65℃，加入与氧化钠或二氧化硅含量相当的高模数硅酸钠，反应 2 HG/T4545—2013
0.5h~1h. 3.1.3.5.4待溶液降温至50℃～60℃时，加人成核剂无水偏硅酸钠或五水偏硅酸钠和成核助剂十二烷基苯磺酸钠或聚乙二醇类非离子表面活性剂，搅拌。使溶液以5℃/h～8℃/h匀速降温、结晶，结晶时间为1h～2h。 3.1.3.5.5经离心分离得到的液体物料返回反应系统继续使用。固体物料投人流化床干燥器中，用 70C热风干燥5min~10min。 3.1.3.5.6干燥后的固体物料经筛分，得到粒度为0.1mm~0.2mm的偏硅酸钠成品。 3.2酸性硅渣的回收、利用 3.2.1酸性硅渣的产生和主要组成
氯氧化锆生产过程中，在酸化、结晶工序后，对料浆的压滤中，产生酸性硅渣。 酸性硅渣的主要组成为水、无定形二氧化硅、锆英砂和盐酸等。
3.2.2酸性硅渣中错英砂的回收 3.2.2.1工艺提要
酸性硅渣其中残留可溶性锆和未反应的锆英砂，将其酸化后反复酸洗回收可溶性锆，同时沉降回收未反应的锆英砂。 3.2.2.2工艺流程
酸性硅渣中锆英砂的回收工艺流程见图3。
酸性硅渣源洗
金酸
压湾
+
一次洗液
一次硅渣漂洗
盐酸
压滤
二次硅渣
二次洗液
减液
调中性、沉降
锆英砂碱熔工序
中性硅渣
图3酸性硅渣中错英砂的回收工艺流程
3.2.2.3生产设备
酸性硅渣回收锆英砂所需的主要设备：锚式搅拌器、储槽、板框压滤机、耐酸碱泵。 3.2.2.4工艺过程控制
用盐酸溶液对酸性硅渣进行一次漂洗，漂洗后经压滤得到一次硅渣和含有可溶性错盐的一次硅渣
3 HG/T 4545—2013
洗液。洗液返回氯氧化锆生产系统回用。
在一次硅渣中加人适量的碱液，调节pH约为7，使末反应的锆英砂沉降。上层硅渣浆液经压滤得到中性硅渣和中性滤液，未反应的锆英砂沉降在桶底部定期取出，回用于碱熔工序中。
为充分回收一次硅渣中的可溶性锆盐，可对一次硅渣进行二次漂洗。经二次漂洗后得到的二次硅渣加人适量的碱液中和，在沉降桶中利用锚式搅拌器慢速搅拌，硅渣经上部溢流口流出，经压滤得到中性硅渣。未反应的错英砂沉降在桶底部定期取出，回用于碱熔工序中， 3.2.3中性硅潼生产沉淀二氧化硅 3.2.3.1工艺捷要
中性硅渣经研磨、加热、同时滴加硅酸钠调整pH，保温后压滤，滤饼经干燥、粉碎得到沉淀二氧化硅。 3.2.3.2工艺流程
中性硅渣生产沉淀二氧化硅的工艺流程见图4。
中性硅渣研磨
→废水
过滤 1 中和
硅酸钠一
陈化
压滤·漂洗 +废水干燥粉碎沉淀二氟化硅
图4中性硅渣生产沉淀二氧化硅工艺流程
3.2.3.3生产设备
中性硅渣生产沉淀二氧化硅所需的主要设备：料浆研磨机、耐酸碱泵、储槽、板框压滤机、干燥机、粉碎设备等。 3.2.3.4工艺过程控制
中性硅渣浆加热至60℃～90℃，加人一定量的硅酸钠使得pH约为6，保温30min，压滤，固形物水洗至pH约为7，进行干燥至水分为6%~7%后进行粉碎。
4 /
中华人民共和国化工行业标准
氯氧化错生产废弃物回收方法
HG/T4545—2013 出版发行：化学工业出版社
（北京市东城区青年潮南街13号郎政编码100011)
化学工业出版社印刷厂
880mm×1230mm1/16印张 字数9千字
2014年2月北京第1版第1次印刷
书号：155025·1647
购书咨询：010-64518888 售后服务：010-64518899
BZ002103017
网址：http：//www.cip.com.cn
凡购买本书，如有缺损质量间题，本社销售中心负责调换.
定价：10.00元
