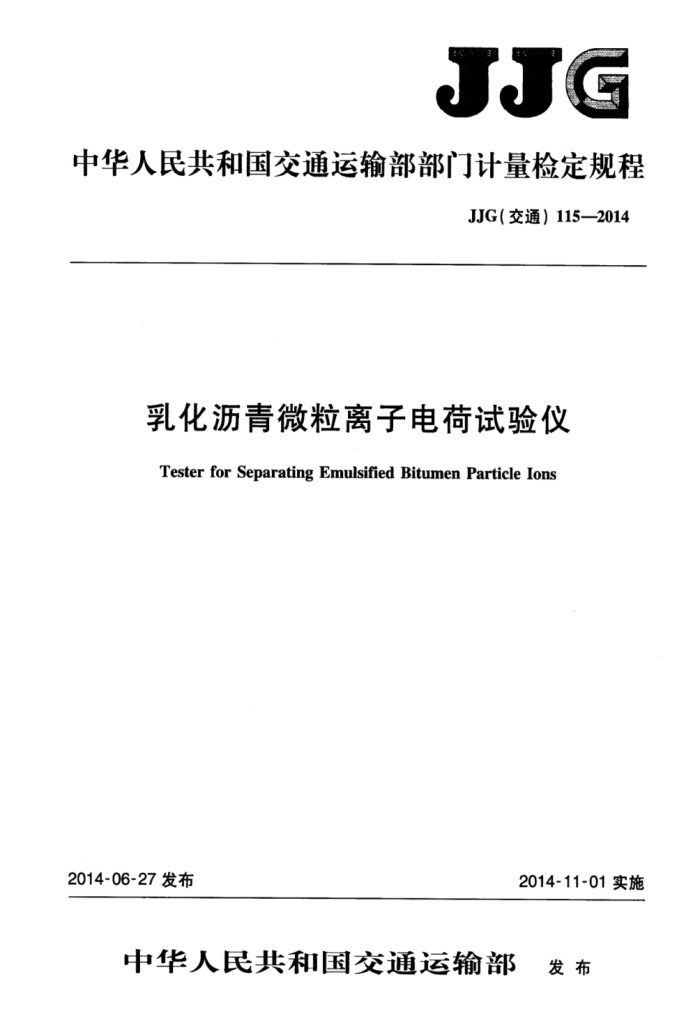

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）115—2014
乳化沥青微粒离子电荷试验仪 Tester for Separating Emulsified Bitumen Particle Ions
2014-06-27发布
2014-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）115—2014
乳化沥青微粒离子电荷试验仪检定规程
JJG(交通） 115 2014
V. R. of Tester for Separating Emulsified
Bitumen Particle Ions
本规程经中华人民共和国交通运输部于2014年06月27日批准，并于
2014年11月01日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材
料及仪器设备专业标准化工作组
主要起草单位：江苏省交通工程试验专用检测仪器计量检定站
交通运输部公路科学研究院
参加起草单位：无锡市华南实验仪器有限公司
本规程委托江苏省交通工程试验专用检测仪器计量检定站负责解释 JJG（交通）115—2014
本规程主要起草人：
张伟强（江苏省交通工程试验专用检测仪器计量检定站）何林兴（江苏省交通工程试验专用检测仪器计量检定站）冯虎（江苏省交通工程试验专用检测仪器计量检定站）邹刚涛（江苏省交通工程试验专用检测仪器计量检定站）秦永春（交通运输部公路科学研究院）徐剑（交通运输部公路科学研究院）孙家凤（交通运输部公路科学研究院）徐瑾（江苏省交通工程试验专用检测仪器计量检定站）
参加起草人：
杨锡生（无锡市华南实验仪器有限公司） JJG（交通）115—2014
目 录
引言 1范围 2 引用文件 3 概述 4 计量性能要求 5 通用技术要求 6计量器具控制附录A乳化沥青微粒离子电荷试验仪检定记录表附录B检定证书/检定结果通知书内页信息附录C乳化沥青微粒离子电荷试验仪检定证书内页格式
I JJG(交通）115—2014
引 言
本规程根据JJF1002—2010、JJF1001-2011、JJF1059.1—2012给出的规则起草。
Ⅲ JJG（交通）115—2014
乳化沥青微粒离子电荷试验仪检定规程
1范围
本规程适用于乳化沥青微粒离子电荷试验仪的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JTGE20公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
乳化沥青微粒离子电荷试验仪是用于测定各类乳化沥青微粒离子电荷性质的专用仪器。其工作原理为：通过插人乳化沥青的正负电极间产生的电流，使乳化沥青内微粒离子向其中一电极沉积，以判定乳化沥青中微粒离子的电荷为阴离子还是阳离子。乳化沥青微粒离子电荷试验仪由直流电源、计时器、容器、电极板和固定支架等组成，示意图如图1 所示。
单位为毫米
(+)
6V
(-)
三H 30
1
2
海由酶细细斑
OE
e 鲜
T
说明：
容器;2— 一电极板。
图1乳化沥青微粒离子电荷试验仪示意图
4计量性能要求 4.1电极板尺寸及间距
电极板尺寸及间距应符合表1的要求。 JJG（交通）115—2014 表1 电极板尺寸及间距
单位为毫米
长宽厚
100 ± 1 10 ± 0.1 1 ± 0.1 30 ± 1
电极板尺寸
两电极板间距
4.2 直流电源电压
直流电源电压：（6±0.3）V。 4.3计时器
分度值不低于1s，最大允许误差不超过±1s。 5通用技术要求 5.1 仪器应有清晰的标牌，内容包括仪器名称、型号、制造厂名和出厂编号等。 5.2电极板外表不应有明显的损伤、凹凸痕、划痕、曲折和锈蚀等缺陷。
电极板或固定支架上应有明显的“+”、“_”标志。
5.3 5.4 电压、时间等指示或显示应清晰，无刻线刻字或显示不清现象。 6计量器具控制
计量器具控制包括首次检定、后续检定和使用中的检查。 检定条件
6.1 6.1.1环境条件 6.1.1.1环境温度：(20±10)℃。 6.1.1.2环境湿度：不大于85%RH。 6.1.1.3检定应在无振动、无腐蚀气体的室内进行。 6.1.2检定用设备 6.1.2.1游标卡尺：量程（0~150）mm，分度值0.02mm。
6.1.2.2万用表（其他直流电压测量表）：电压测量范围不低于10V，最大允许误差不超过±0.05V。 6.1.2.3电子秒表：分度值0.1s。 6.2检定项目
检定项目见表2，检定记录表见附录A。
表2检定项目一览表
使用中检查
检定项目通用技术要求直流电源电压
首次检定
后续检定
+ + + + +
+ + + + +
+ + 1 +
计时器电极板尺寸两电极板间距注：凡需检定的项目用“+”表示，不需检定的项目用“_”表示。
2
