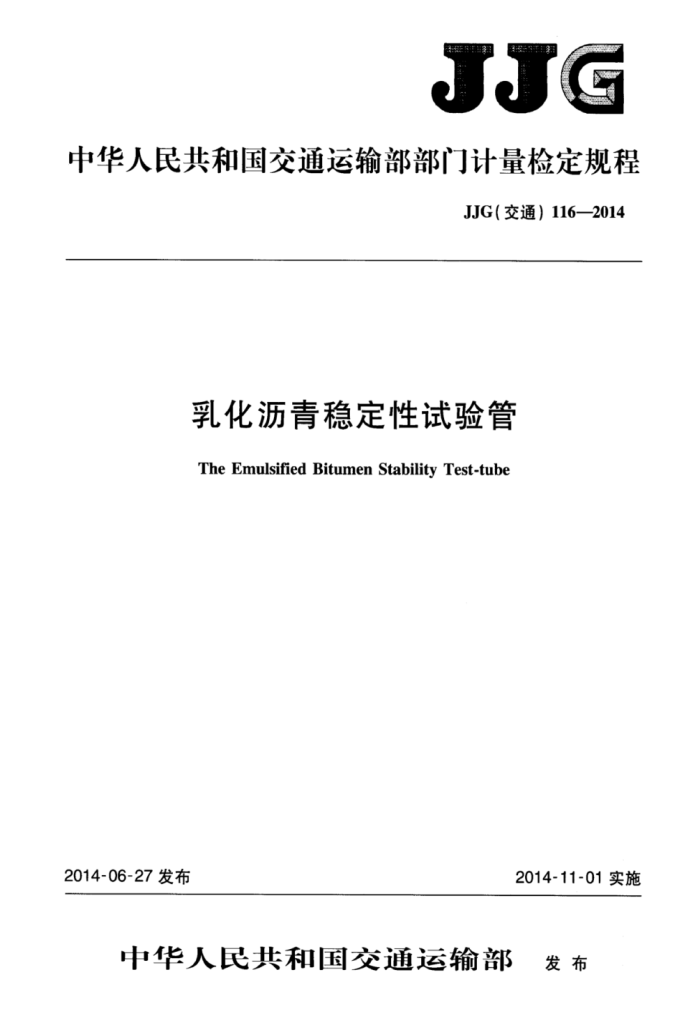

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）116—2014
乳化沥青稳定性试验管
The Emulsified Bitumen Stability Test-tube
2014-06-27发布
2014-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）116—2014
乳化沥青稳定性试验管
检定规程
JJG（交通）116- -2014
V. R. of The Emulsified Bitumen
Stability Test-tube
本规程经中华人民共和国交通运输部于2014年06月27日批准，并于 2014年11月01日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材料及
仪器设备专业标准化工作组
主要起草单位：江苏省交通工程试验专用检测仪器计量检定站
交通运输部公路科学研究院
本规程委托江苏省交通工程试验专用检测仪器计量检定站负责解释 JJG（交通）116—2014
本规程主要起草人：
张伟强（江苏省交通工程试验专用检测仪器计量检定站）何林兴（江苏省交通工程试验专用检测仪器计量检定站）冯虎（江苏省交通工程试验专用检测仪器计量检定站）邹刚涛（江苏省交通工程试验专用检测仪器计量检定站）秦永春（交通运输部公路科学研究院）徐剑（交通运输部公路科学研究院）孙家凤（交通运输部公路科学研究院）徐瑾（江苏省交通工程试验专用检测仪器计量检定站） JJG（交通）116—2014
目 录
引言
Il
范围规范性引用文件
1 2
3 概述 4 计量性能要求
通用技术要求 6 计量器具控制附录A乳化沥青稳定性试验管检定记录表格式附录B检定证书/检定结果通知书内页信息附录C乳化沥青稳定性试验管检定证书内页格式
5
4
6 JJG(交通）116—2014
引 言
本规程根据JF1002—2010、JJF1001—2011、JJF1059.1—2012给出的规则起草。
Ⅲ JJG（交通）116—2014
乳化沥青稳定性试验管检定规程
1范围
本规程适用于乳化沥青稳定性试验管（以下简称试验管）的首次检定、后续检定和使用中检查。 2 规范性引用文件
本规程引用下列文件： JTGE20公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
试验管是进行乳化沥青稳定性试验的专用仪器，由主管、支管和管塞组成，一般由两个组成.其结构见图1。其工作原理是：将乳化沥青注人试验管达到规定的刻线，静置后，从上往下依次轻轻拔出支管的塞子，从支管口流出试样各接人一个已称质量的蒸发残留物试验容器中，分别称取后测定蒸发残留物含量。
32±0.1
单位为毫米
O1F08
标志线
250mL (310mm
王0S +z
01
说明：
上支管； 3- 下支管： 5- 一主管。
1
橡皮塞；
2— 橡皮塞；
1.
图1试验管 JJG（交通）116—2014
4计量性能要求
试验管的尺寸要求应符合JTGE20，如图1所示。 5通用技术要求 5.1外观 5.1.1主管管体应标有制造厂名缩写或商标。 5.1.2 试验管应透明，无条纹、气泡等影响读数和强度的缺陷。 5.1.3 试验管应刻有250mL（310mm）刻线。刻线和刻字应清晰、完整。 5.1.4 管口应平整光滑，不得有粗糙处及未经熔光的缺口。 5.1.5 支管管口应分别与主管轴线平行，与支管轴线垂直。 5.1.6 支管轴线应与主管轴线垂直，主管轴线应与底座垂直。 5.1.7 管内内壁应平滑，内径应一致，不得有锥形或不圆柱的现象。 5.1.8试验管放置在平台上不应有摇动现象。 5.2密封性
主管和支管管塞为橡皮塞或软木塞，当塞上管塞时，试验管不应有渗漏。 6计量器具控制
计量器具控制包括首次检定、后续检定和使用中的检查。 6.1检定条件 6.1.1环境条件 6.1.1.1环境温度：(25±3)℃，湿度不大于80%RH。 6.1.1.2检定应在无振动、无腐蚀气体的室内进行。 6.1.2检定用设备 6.1.2.1内径量表：测量范围（18~35）mm，最大允许误差±0.015mm。 6.1.2.2游标卡尺：测量范围（0~200）mm，分度值0.02mm。 6.1.2.3钢直尺：测量范围（0~500）mm，分度值1mm。 6.2检定项目
检定项目见表1，检定记录表见附录A。
表1检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观密封性尺寸
+ + +
+ + +
+ +
注：凡需检定的项目用“+”表示，不需检定的项目用“”表示。 6.3检定方法 6.3.1外观
通过目力检查，应满足5.1的要求。
2
