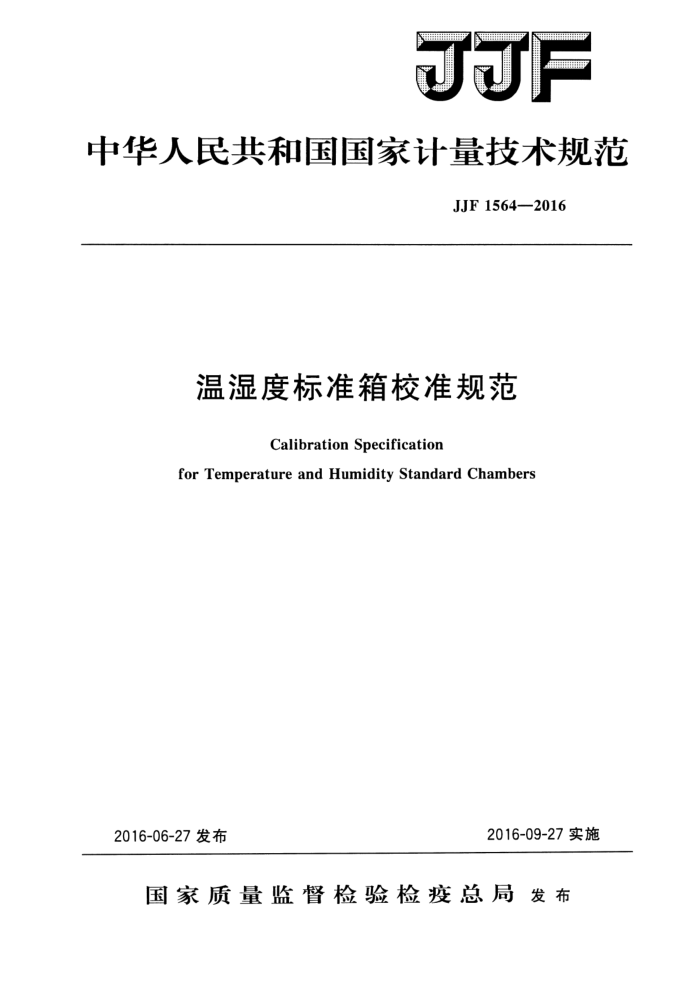

JJF
中华人民共和国国家计量技术规范
JJF1564—2016
温湿度标准箱校准规范
Calibration Specification
for Temperature and Humidity Standard Chambers
2016-09-27实施
2016-06-27发布
国家质量监督检验检疫总局发布 JJF1564—2016
温湿度标准箱校准规范
JJF1564—2016
Calibration Specificationfor
Temperature and Humidity Standard Chambers
归口单位：全国温度计量技术委员会主要起草单位：上海市计量测试技术研究院
中国航空工业集团公司北京长城计量测试技术研
究所
参加起草单位：河北省计量科学研究院
青岛市计量技术研究院湖州唯立仪表厂
本规范委托全国温度计量技术委员会负责解释 JJF1564—2016
本规范主要起草人：
张文东 （上海市计量测试技术研究院）吕国义 （中国航空工业集团公司
北京长城计量测试技术研究所）
参加起草人：
沈淘淘 （上海市计量测试技术研究院）崔体运 （上海市计量测试技术研究院）耿荣勤 （河北省计量科学研究院）郭沈辉 （青岛市计量技术研究院）陈坚 （湖州唯立仪表厂） JJF1564—2016
目
录
引言 1 范围 2引用文件… 3术语和定义· 3.1 温湿度标准箱 3. 2 有效工作区. 3.3 温度均匀度 3. 4 湿度均匀度 3.5 温度波动度 3.6 湿度波动度. 3.7 温度变化率 3.8 湿度变化率 4 概述· 5 计量特性 5. 1 温湿度均匀度.· 5. 2 温湿度波动度· 5. 3 温湿度变化率.. 6 校准条件 6.1 环境条件： 6.2 测量标准及其他设备 7 校准项目和校准方法·· 7. 1 校准项目 7.2校准方法…· 7.3校准结果表达… 7. 4 复校时间间隔· 附录A校准证书内页参考格式附录B 温湿度标准箱温度均匀度测量结果的不确定度评定附录C 温湿度标准箱湿度均匀度测量结果的不确定度评定附录D 温湿度标准箱温度波动度和温度变化率测量结果的不确定度评定
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (8) (8) (9) (10) (13) (16)
*.
..
I JJF1564—2016
引言
本规范是以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行编写的。
本规范为首次发布。
= JJF1564—2016
温湿度标准箱校准规范
1范围
本规范适用于温度范围5℃～50℃、湿度范围10%RH～90%RH的计量校准用温湿度标准箱的校准。
2引用文件
本规范引用了下列文件： JJG205—2005机械式温湿度计 JJG993—2004电动通风干湿表 JJF1001—2011通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1温湿度标准箱temperatureandhumiditystandardchamber
用于检定或校准温度和温湿度仪器的专用设备，它能根据温度、湿度等参数的设定值在其有效工作区内产生符合要求的温湿度环境。 3.2有效工作区validworkingzone
温湿度箱内用于检定或校准温湿度仪表的区域。
3.3温度均匀度temperatureuniformity
温湿度箱达到规定的稳定时间后30min内，其有效工作区内周围各点与中心点之间在任一瞬间的温度差值绝对值的最大值。 3.4湿度均匀度humidityuniformity
温湿度箱达到规定的稳定时间后30min内，其有效工作区内周围各点与中心点之间在任一瞬间的湿度差值绝对值的最大值。 3.5温度波动度temperaturefluctuation
温湿度箱达到规定的稳定时间后，其有效工作区内中心点温度在30min内的极差（采用“士”表示时，取极差的1/2）。 3.6湿度波动度humidityfluctuation
温湿度箱达到规定的稳定时间后，其有效工作区内中心点湿度在30min内的极差（采用“士”表示时，取极差的1/2）。 3.7温度变化率temperaturechangerate
温湿度箱达到规定的稳定时间后，其有效工作区中心点温度在30min之内每1min 内极差的最大值，以℃/min表示。 3.8湿度变化率humiditychangerate
1 JJF1564—2016
温湿度箱达到规定的稳定时间后，其有效工作区中心点湿度在30min之内每1min 内极差的最大值，以%RH/min表示。
4概述
温湿度标准箱的作用是根据温湿度设定值产生恒定且均匀的温湿度场，用于检定、 校准机械指针式温湿度计、温湿度记录仪、电动通风干湿表、探头内置式温度和温湿度传感器、探头内置式温度和温湿度数据采集仪、热指数仪等温度和温湿度测量仪器。
温湿度箱可以采用不同的工作原理，目前主要为双温法、调温调湿法两种类型。 双温法的工作原理是通过采用较低温度的水对气流进行喷淋、鼓泡等方式产生该温
度下的饱和湿空气（即饱和过程），然后将该湿气加热至预定温度（即加热过程），从而得到所需的温度和相对湿度的湿气。箱内空气一般是封闭循环的，其饱和过程和加热过程周而复始，交替进行。
调温调湿法的工作原理是通过对箱内温湿度测量值进行反馈控制、采用蒸汽或喷雾
加湿、制冷或干燥剂去湿等方式来实现箱内温湿度的控制。其温湿度测量主要采用干湿球温湿度计、高分子电容湿度传感器或精密露点仪等来实现。
5计量特性 5.1温湿度均匀度
温湿度箱的温度均匀度一般不大于0.3℃，湿度均匀度一般不大于1.0%RH。 5.2温湿度波动度
温湿度箱的温度波动度一般不超过士0.2℃，湿度波动度一般不超过士0.8%RH。 5.3温湿度变化率
温湿度箱的温度变化率一般不大于0.2℃/min，湿度变化率一般不大于 0.8%RH/min。
注：以上指标不是用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1温度：15℃～25℃，湿度：≤75%RH。 6.1.2温度波动应不超过士3℃。 6.1.3环境条件还应满足所用标准器和其他配套设备正常使用的其他要求。 6.2测量标准及其他设备 6.2.1多路温湿度测量装置 6.2.1.1装置构成
装置中温湿度传感器的数量应满足布点要求，每路均应采用同种型号规格的温度传感器和湿度传感器，装置应带有自动记录功能，最小记录时间间隔应不大于20S。 6.2.1.2技术指标
装置的各路温湿度的技术指标见表1。
2 JJF1564—2016
表1多路温湿度测量装置
测量范围 5℃~50℃
最大允许误差 重复性 响应时间
项目温度湿度 10%RH～90%RH（20C时） 不低于0.1%RH ±2.0%RH ≤0.05%RH ≤15s
分辨力不低于0.01℃ ±0.20℃ ≤0.01 ℃ ≤15 s
注： 1.温湿度测量范围为一般要求，使用中以能覆盖被校温湿度箱的实际校准范围为准。 2.技术指标为包含传感器和采集设备的整体指标。 3.重复性为重复测量10次得到的标准偏差。 4.装置使用前，每路温度应同时在同一套温度标准装置上进行校准，每路湿度应同时在同一
套湿度标准装置上进行校准。装置使用后，应对其稳定性进行复核，复核点为20℃、60%RH，复核结果应满足：各通道间温度漂移的不一致性不大于0.03℃、各通道间湿度漂移的不一致性不大于0.4%RH。
5.各通道的测量结果应含修正值
7校准项目和校准方法
7.1校准项目
a）温度均匀度； b）湿度均匀度； c）温度波动度； d）湿度波动度； e）温度变化率； f）湿度变化率。
7.2校准方法 7.2.1传感器布点
校准前，应按照温湿度箱的使用说明书或用户要求确定有效工作区。采用多路温湿度测量装置来校准箱内温湿度，装置中的温度传感器和湿度传感器采用水平分层布点方式，各布点位置距温湿度箱有效工作区侧面的距离为8cm，下层布点位置位于有效工作区底部水平面上方5cm处，上层布点位置位于有效工作区顶部水平面下方20cm处，见图1。
有效工作区高度h不足50cm的温湿度箱，布5点［见图1a）］]。 有效工作区高度h介于50cm～100cm之间的温湿度箱，布9点［见图1b）］。 有效工作区高度h超过100cm的温湿度箱，布13点［见图1c）］。
3
