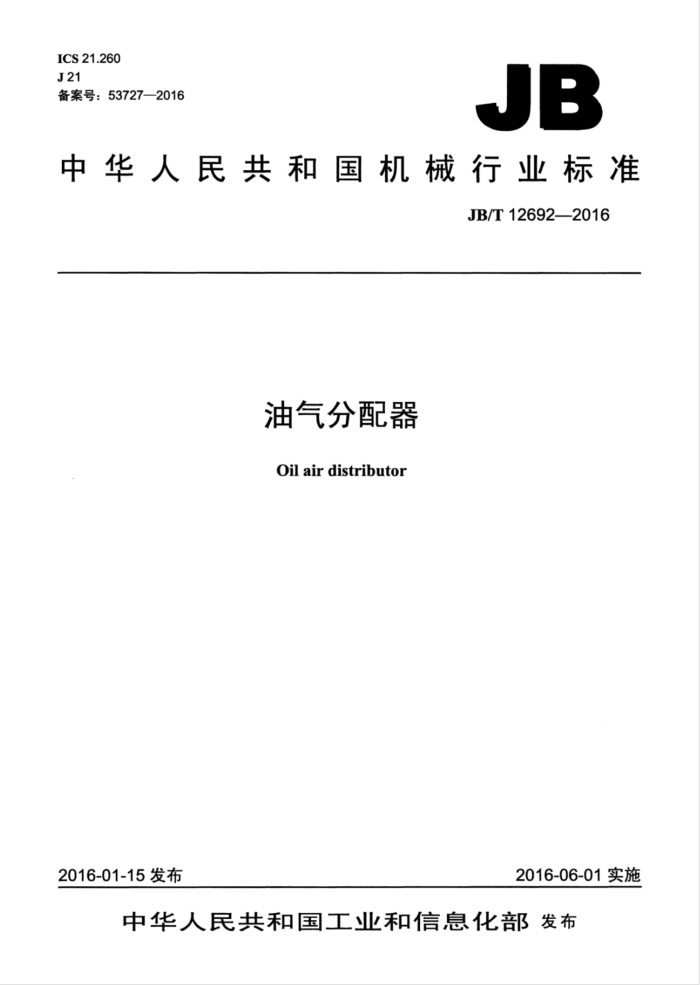

ICS21.260 J21 备案号：53727—2016
JB
中华人民共和国机械行业标准
JB/T12692--2016
油气分配器
Oilair distributor
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12692—2016
目 次
前言 1范围 2规范性引用文件 3 型式与尺寸 3.1结构型式 3.2基本参数.. 4标记 4.1标记方法. 4.2标记示例 5技术要求 5.1 材质 5.2 零件加工 5.3 性能 6试验方法. 6.1 试验原理 6.2 试验条件 6.3 磨合试验 6.4 外密封试验. 6.5 出油量的测定 7检验规则 7.1 总则. 7.2 出厂检验. 7.3 型式检验. 8标志、包装、运输和贮存
II
6
6
**#6
.6
图1AJS型分配器外形尺寸图2JS型分配器外形尺寸图3出厂试验原理图4出油量的测定试验原理
3
表1·基本参数 JB/T12692—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：上海澳瑞特润滑设备有限公司。 本标准主要起草人：沈昕、唐智敏。 本标准为首次发布。
I JB/T12692—2016
油气分配器
1范围
本标准规定了油气分配器（以下简称分配器）的型式与尺寸、基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于油气润滑系统中对油气流进行分配的分配器。 注：AJS型用于油气流的预分配（即一级分配），JS型用于到润滑点的油气流分配（即二级分配）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 JB/T5000.9重型机械通用技术条件第9部分：切削加工件
3型式与尺寸
3.1结构型式
3.1.1分配器按照使用场合分为对油气流进行预分配和对到润滑点的油气流进行分配两种型式。 3.1.2分配器的型式和外形尺寸应符合图1和图2的规定。 3.2基本参数
分配器基本参数应符合表1的规定。
表1 基本参数
油气出口管子外径
油气进口管子外径 mm
空气压力 MPa
油气出口数
型号
mm
AJS
2、3~4~5、6
14、18
10
0.4~0.6
JS
10
2~3、4、56、7、8
6 JB/T12692-2016
2836
28
10
典 电调
明富
生
4
4
18
68
03
38
46 68
46
88
150
130
AJS2-14/10
AJS3-14/10
910
30
20 36
20
岛 电
d
4
市
88
08
8 R
二
100
声斋
电 清 36
T
46 36
46
108
120
=170
182
AJS4-14/10
AJS5-14/10
P10
28
16 市
d
118
电
高声离 4636
138
200
AJS6-14/10
注：主视图为拆除了底板的图形。
图1AJS型分配器外形尺寸
2 JB/T12692—2016
18.
8
响 EL364 事 28
中中
O
0L0
手
0
56
46
HIR.
4 0
40
0 S
声事 2820
声 28
50 108
70
60
~118
128
JS3-10/6
JS4-10/6
JS2-10/6
+6
18元
18.
6
中快迎
年
010
0
66
16
O
H
4
中
亨富 2820
需 2820
30
80
90
~138
148
JS5-10/6
JS610/6
06
18.
26
18
中中中
中中中心
gabbeabdt a
S
e
86
96
4 0 0
40
+
力
声蒂声帝
声高 2820
世中中
2820
110 168
100
158
JS710/6
JS810/6
注：主视图为拆除了底板的图形。
图2JS型分配器外形尺寸
3 JB/T12692—2016 4标记 4.1标记方法
口口口-口
油气出口管子外径（mm）油气进口管子外径（mm）油气出口数油气分配器：AJS—预分配；JS分配至润滑点
4.2标记示例
示例1：用于油气流的预分配的油气出口数为4个，进口管子外径为14mm、出口管子外径为10mm的分配器，标记为：
AJS4-14/10分配器JB/T12692—2016
示例2：用于到润滑点的油气流分配的油气出口数为6个，进口管子外径为10mm，出口管子外径为6mm的分配器，标记为：
JS6-10/6分配器JB/T12692—2016
5技术要求
5.1材质
除油气进出口管接头外，分配器的进口接头体壳体、分配芯的材料应用黄铜制成。 5.2 2零件加工
分配器的零件加工应符合JB/T5000.9的规定。 5.3性能 5.3.1磨合
分配器各出油口应能出油，且油量均匀。 5.3.2外密封
分配器在2MPa的油压下，各密封和连接处均不应有外泄漏。 5.3.3出油量
分配器的每个油气出口相互之间的油量误差不应天于15%。
6试验方法
6.1试验原理
出厂试验原理如图3所示。
4
