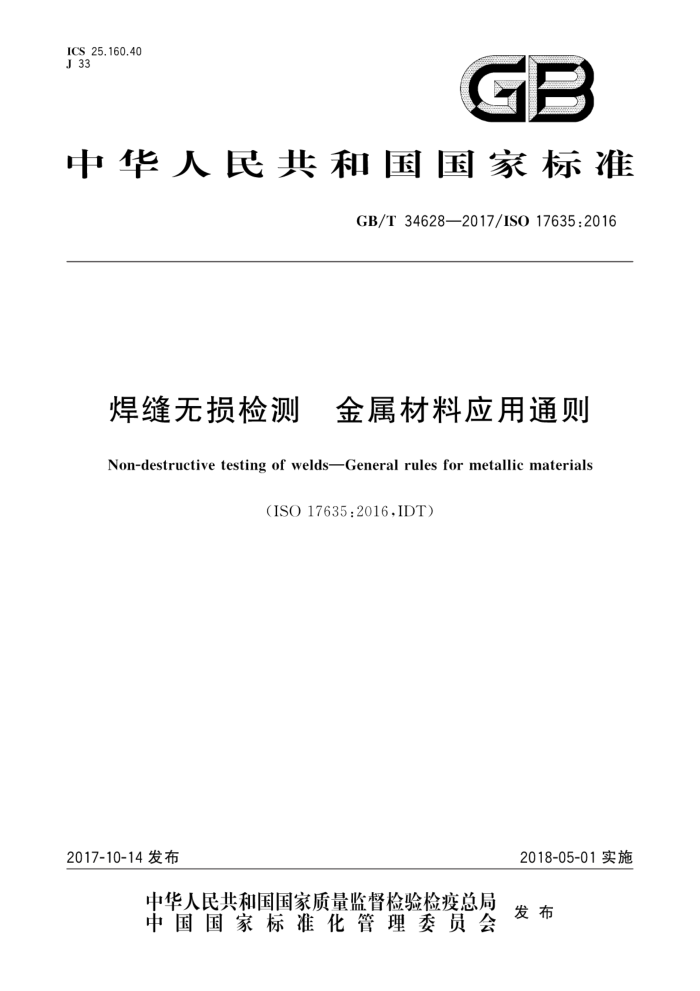

ICS 25.160.40 J 33
GB
中华人民共和国国家标准
GB/T34628—2017/ISO17635:2016
焊缝无损检测 金属材料应用通则
Non-destructive testing of welds-General rules for metallic materials
(ISO17635:2016,IDT)
2018-05-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34628—2017/ISO17635:2016
目 次
前言
m
范围规范性引用文件
2
3 术语和定义 4 缩略语
限定人员资格鉴定检测机构
5
6 n
8 文件 9 检测方法选择 10 检测实施· 附录A（规范性附录） 应用规则和标准附录B（资料性附录） 标准体系框图
10 GB/T34628—2017/ISO17635:2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO17635：2016《焊缝无损检测金属材料应用通则》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T9445—2015 无损检测人员资格鉴定与认证（ISO9712：2012，IDT） GB/T11345—2013 焊缝无损检测 超声检测技术、检测等级和评定（ISO17640：2010， MOD) GB/T18851.1—2 2012 无损检测 渗透检测 第1部分：总则（ISO3452-1：2008，IDT） GB/T19418—2003 钢的弧焊接头 缺欠质量分级指南（ISO5817：1992，IDT） GB/T22087—2008 铝及铝合金的弧焊接头 缺欠质量分级指南（ISO10042：2005，IDT） GB/T26951—2011 焊缝无损检测 磁粉检测（ISO17638：2003，MOD) GB/T26952—2011 焊缝无损检测 磁粉检测 验收等级（ISO23278：2006，MOD） GB/T26953—2011 焊缝无损检测 渗透检测 验收等级（ISO23277：2006，MOD） GB/T26954—2011 焊缝无损检测 基于复平面分析的焊缝涡流检测（ISO17643：2005， MOD) GB/T29711—2013 焊缝无损检测 超声检测 焊缝中的显示特征（ISO23279：2010，IDT） GB/T29712—2013 焊缝无损检测 超声检测！ 验收等级（ISO11666：2010，MOD) GB/T32259—2015 焊缝无损检测 熔焊接头目视检测（ISO17637：2003，MOD）
本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。 本标准起草单位：上海材料研究所、中国特种设备检测研究院、广州盟标质量检测技术服务有限公
司、江苏方天电力技术有限公司、济宁瑞祥模具有限责任公司（山东济宁模具厂）、湖北三江航天江北机械工程有限公司、福建省工业设备安装有限公司、上海中远川崎重工钢结构有限公司、南德认证检测（中国)有限公司、上海船舶工艺研究所、洛阳LYC轴承有限公司、上海航天精密机械研究所、中信戴卡股份有限公司、吴江市宏达探伤器材有限公司。
本标准主要起草人：丁杰、郑晖、李武贤、金宇飞、奚力峰、马芳、马君鹏、魏忠瑞、王晓勇、范志忠、 刘绪明、丁伟臣、丁兵、陈翠丽、李来平、刘军、沈明奎。
II GB/T34628—2017/ISO17635:2016
焊缝无损检测金属材料应用通则
1范围
本标准给出了焊缝无损检测方法选择和结果评定的应用通则。该通则建立在以质量要求、材料、焊缝厚度、焊接工艺和检测范围并以质量控制为目的的基础之上。
本标准规定了金属材料不同检测类型的无损检测应用通则。该通则包含了金属材料的检测方法和/或验收等级标准。
验收等级不能直接理解为ISO5817或ISO10042规定的质量分级。验收等级与批量生产焊缝的整体质量相关。
符合ISO5817或ISO10042质量等级要求的验收等级，是一个基本应用通则，不是对每一个显示的具体要求。
附录A给出焊缝质量、无损检测及其验收等级标准之间的关联附录B给出焊缝质量等级、验收等级和无损检测方法的标准关联概况。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO3452-1无损检测渗透检测 第1部分：总则（Non-destructivetesting一Penetrant testing—Part 1:General principles)
ISO5817钢的弧焊接头缺欠质量分级指南（Welding—Fusion-weldedjointsinsteel，nickel，ti- tanium and their alloys (beam welding excluded)Quality levels for imperfections)
ISO9712无损检测人员资格鉴定与认证（Non-destructivetesting一Qualificationandcertifica tion of NDT personnel)
ISO10042铝及铝合金的弧焊接头缺欠质量分级指南（Welding一Arc-weldedjointsinalumin ium and its alloysQuality levels for imperfections)
ISO10675-1焊缝无损检测射线检测验收等级第1部分：钢、镍、钛及其合金（Non destructive testing of weldsAcceptance levels for radiographic testingPart l:Steel,nickel,titanium and their alloys)
ISO10675-2 焊缝无损检测 射线检测验收等级第2部分：铝及其合金（Non-destructive testing of weldsAcceptance levels for radiographic testing—Part 2:Aluminium and its alloys)
ISO10863焊缝无损检测 超声检测衍射声时技术（TOFD）［Non-destructivetestingof welds—Ultrasonic testing—Use of time-of-flight diffraction technique (TOFD)]
ISO11666焊缝无损检测 超声检测验收等级（Non-destructivetestingof welds—Ultrasonic testingAcceptancelevels)
ISO13588焊缝无损检测超声检测相控阵技术（Non-destructivetestingofwelds- Ultrasonic testingUse of automated phased arraytechnology)
ISO15626焊缝无损检测衍射声时技术（TOFD)验收等级[Non-destructivetestingofwelds- Time-of-flight diffraction technique(TOFD)Acceptance levels)
1 GB/T34628—2017/ISO17635:2016
ISO17636-1：2013焊缝无损检测射线检测第1部分：X和伽玛射线照相检测技术（Non-de structive testing of weldsRadiographic testingPart 1:X-and gamma-ray techniques with film)
ISO17636-2：2013焊缝无损检测射线检测第2部分：X和伽玛射线数字成像检测技术（Non destructive testing of weldsRadiographic testingPart 2:X-and gamma-ray techniques with digital detectors)
ISO17637焊缝无损检测 熔焊接头目视检测（Non-destructivetestingofwelds—Visualtesting of fusion-welded joints)
ISO17638 焊缝无损检测 磁粉检测（Non-destructivetestingof weldsMagneticparticletes ting)
ISO17640 焊缝无损检测 超声检测技术、检测等级和评定（Non-destructivetestingof welds—Ultrasonic testing—Techniques,testinglevels,and assessment)
ISO17643焊缝无损检测基于复平面分析的焊缝涡流检测（Non-destructivetestingofwelds- Eddy current testing of welds by complex-plane analysis)
ISO192851）焊缝无损检测相控阵技术（PA）验收准则［Non-destructivetestingofwelds- Phased Array technique (PA)—Acceptance criteria]
ISO23277焊缝无损检测渗透检测验收等级（Non-destructivetestingofwelds—Penetrant testing—Acceptance levels)
ISO23278焊缝无损检测 磁粉检测 验收等级（Non-destructivetestingof weldsMagnetic particle testing—Acceptance levels)
ISO23279焊缝无损检测 超声检测 焊缝中的显示特征（Non-destructivetestingofwelds Ultrasonic testingCharacterization of indications in welds)
3术语和定义
下列术语和定义适用于本文件。
3.1
检测等级 testinglevel 某种检测方法的检测完善程度和参数设置/灵敏度选择注1：不同等级对应不同灵敏度和/或检测率。检测等级的选择，通常与质量要求和/或部件应用有关。
3.2
检测机构 testingorganization 执行无损检测的内部或外部机构。
3.3
显示indication 来自不连续的信号或表征。此表现形式基于所采用检测方法不同而不同
3.4
内部不连续 internal discontinuity （焊缝无损检测）表面不开口或表面无法直接可见的不连续。
3.5
质量等级 quality level 基于选定的缺欠类型、尺寸和数量的焊缝质量等级描述。
1）正在起草。 2 ICS 25.160.40 J 33
