ICS_ 25.160.10 J 33
GB

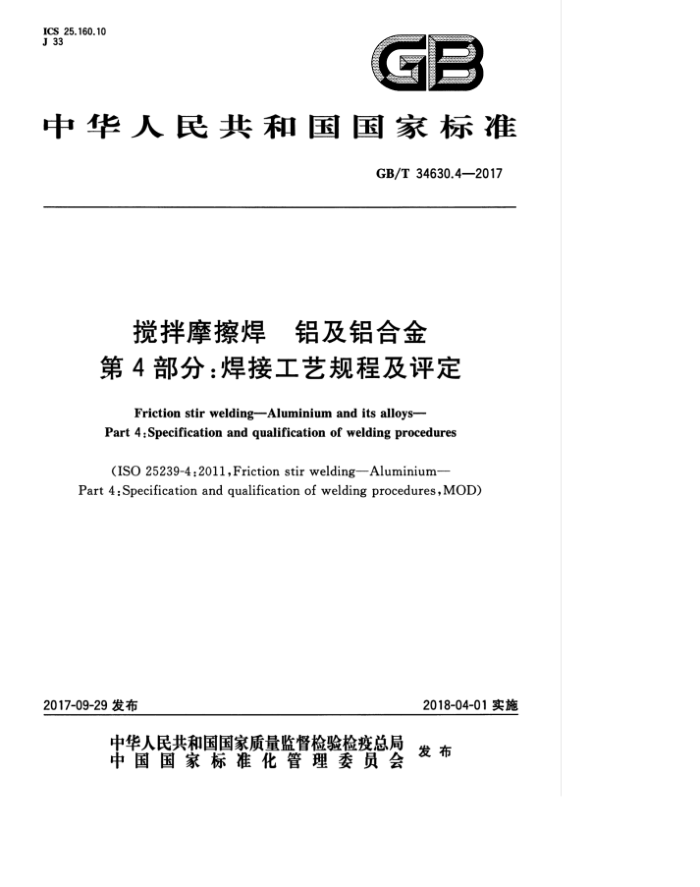

中华人民共和国国家标准
GB/T34630.4—2017
搅拌摩擦焊 铝及铝合金第4部分：焊接工艺规程及评定
Friction stir welding-Aluminium and its alloys- Part4:Specification and qualification of weldingprocedures
(ISO25239-4:2011,Frictionstirwelding—Aluminium-
Part 4:Specification and qualification of welding procedures,MOD)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34630.4—2017
目 次
前言
Ⅲ
范围规范性引用文件 3 术语和定义
-
2
..
预焊接工艺规程的编制 5焊接工艺评定 6基于预生产焊接试验的工艺评定· 附录A（资料性附录） 预焊接工艺规程(pWPS) 附录B（资料性附录） 无损检测.. 附录C（资料性附录） 搭接焊缝的摆锤S型弯曲试验附录D（资料性附录） 焊接工艺评定报告格式
4
11 12 13 14 15 GB/T 34630.4—2017
前言
GB/T34630《搅拌摩擦焊铝及铝合金》分为五个部分：
第1部分：术语及定义；第2部分：焊接接头设计；第3部分：焊接操作工的技能评定；第4部分：焊接工艺规程及评定；第5部分：质量与检验要求。 本部分为GB/T34630的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO25239-4：2011《搅拌摩擦焊铝第4部分：焊接工艺规程及
评定》(英文版)。
本部分与ISO25239-4；2011的主要技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
将ISO25239-4：2011中引用的国际标准，用我国对应的标准代替；
·
·增加引用了GB/T3375、GB/T34630.3—2017； ·删除了ISO857-1、ISO3134、ISO/TR17671-1。 根据我国标准编写要求删除了ISO25239-4：2011的第4章；根据我国标准编写要求将ISO25239-4：2011的5.2pWPS技术内容用列项形式表述。
本部分还做了如下编辑性修改：
将标准名称修改为搅拌摩擦焊 铝及铝合金第4部分：焊接工艺规程及评定”；一删除了国际标准的参考文献。
本部分由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本部分起草单位：上海航天设备制造总厂、中车青岛四方机车车辆股份有限公司、机械科学研究院
哈尔滨焊接研究所。
本部分起草人封小松、赵慧慧、张铁浩、郭立杰、熊艳艳、高嘉爽、徐奎、张春波。
= GB/T 34630.4—2017
搅拌摩擦焊 铝及铝合金第4部分：焊接工艺规程及评定
1范围
GB/T34630的本部分规定了铝及铝合金搅拌摩擦焊预焊接工艺规程的内容，焊接工艺评定的试件型式、焊接、试验与检测、认可范围。
本部分适用于铝及铝合金搅拌摩擦焊。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2651 焊接接头拉伸试验方法（GB/T2651—2008，ISO4136：2001，IDT) GB/T2653 焊接接头弯曲试验方法（GB/T2653—2008，ISO5173：2000，IDT） GB/T 3190 变形铝及铝合金化学成分（GB/T3190—2008，ISO209：2007，MOD） GB/T3375 焊接术语 GB/T 6417.1 金属熔化焊接头缺欠分类及说明（GB/T6417.1—2005，ISO6520-1：1998，IDT) GB/T16475 变形铝及铝合金状态代号（GB/T16475—2008，ISO2107：2007，MOD) GB/T18591 焊接预热温度、道间温度及预热维持温度的测量指南（GB/T18591一2001，
ISO13916:1996,IDT)
GB/T19866 焊接工艺规程及评定的一般原则（GB/T19866—2005，ISO15607：2003，IDT) GB/T19868.4 基于预生产焊接试验的工艺评定（GB/T19868.4—2005，ISO15613：2004，IDT) GB/T19869.2 铝及铝合金的焊接工艺评定试验(GB/T19869.2—2012，ISO15614-2，MOD) GB/T22087 铝及铝合金的弧焊接头缺欠质量分级指南（GB/T22087一2008，ISO10042：
2005,IDT)
GB/T26955 金属材料焊缝破坏性试验 焊缝宏观和微观检验（GB/T26955—2011，ISO17639： 2003(E),MOD)
GB/T27551 金属材料焊缝破坏性试验 断裂试验(GB/T27551—2011,ISO90172001,IDT) GB/T32259 焊缝无损检测 熔焊接头目视检测（GB/T32259—2015，ISO17637：2003，MOD) GB/T34630.1 搅拌摩擦焊 铝及铝合金第1部分：术语及定义（GB/T34630.1—2017，
ISO 25239-1:2011,MOD)
GB/T34630.3—2017 搅拌摩擦焊 铝及铝合金第3部分：焊接操作工的技能评定 (GB/T34630.3—2017,ISO25239-3:2011,MOD)
GB/T34630.5—2017 搅拌摩擦焊 铝及铝合金第5部分：质量与检验要求（GB/T34630.5- 2017,ISO25239-5:2011,MOD)
-
ISO14175焊接材料熔焊及相关工艺用气体和混合气（Weldingconsumables—一Gasesandgas mixtures for fusion welding and allied processes)
ISO 80000-1:2009 量和单位第1部分：总则（Quantitiesandunits-Part1：General)
1 GB/T 34630.4—2017
3术语和定义
GB/T3190,GB/T3375,GB/T 6417.1,GB/T19866,GB/T22087、GB/T19868.4,GB/T19869.2、 GB/T34630.1界定的术语和定义适用于本文件。
4预焊接工艺规程的编制
4.1概述
焊接工艺评定应在实际焊接生产之前进行。 焊接制造商应根据以往的生产经验和焊接技术知识编制与实际生产相适用的预焊接工艺规程
(pWPS)。
pWPS应作为焊接工艺评定报告（WPQR)制定的基础。pWPS应按照第5章和第6章中所列方法之一进行评定。当标准试样可准确代表产品或接头结构时（见5.2)，应使用第5章中的方法评定。当标准试样不能准确代表产品或接头结构时（见6.2)，应使用第6章中的方法评定。pWPS中需要规定的信息见4.2（对特定情况可增减相关内容）。
焊接工艺规程(WPS)包含一定范围的母材厚度和铝合金种类。必要时应按相关标准及制造经验规定其范围和偏差。
pWPS格式参见附录A。
4.2 预焊接工艺规程的技术内容
预焊接工艺规程中至少应包含如下内容： a) 制造商信息，应包括：
制造商标识；预焊接工艺规程标识；
b) 母材种类、时效方式和参考标准； c) 母材尺寸，应包括：
母材厚度；管材外径；
d) 设备标识，应包括：
一型号；一序列号；制造商；
e）搅拌头标识，应包括：
材料；图纸或图纸编号；
f) 装卡设置，应包括：
固定方法及装夹种类，如卡具、夹具、辊轴支架和村垫（材料及尺寸）；一定位焊方法和条件（需要时），预焊接工艺规程应规定是否需要（或禁止使用)定位焊；
g）接头设计，应包括：
焊接接头设计和尺寸示意图；焊接顺序和方向（视需求而定）；
2 ICS_ 25.160.10 J 33
GB
中华人民共和国国家标准
GB/T34630.4—2017
搅拌摩擦焊 铝及铝合金第4部分：焊接工艺规程及评定
Friction stir welding-Aluminium and its alloys- Part4:Specification and qualification of weldingprocedures
(ISO25239-4:2011,Frictionstirwelding—Aluminium-
Part 4:Specification and qualification of welding procedures,MOD)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34630.4—2017
目 次
前言
Ⅲ
范围规范性引用文件 3 术语和定义
-
2
..
预焊接工艺规程的编制 5焊接工艺评定 6基于预生产焊接试验的工艺评定· 附录A（资料性附录） 预焊接工艺规程(pWPS) 附录B（资料性附录） 无损检测.. 附录C（资料性附录） 搭接焊缝的摆锤S型弯曲试验附录D（资料性附录） 焊接工艺评定报告格式
4
11 12 13 14 15 GB/T 34630.4—2017
前言
GB/T34630《搅拌摩擦焊铝及铝合金》分为五个部分：
第1部分：术语及定义；第2部分：焊接接头设计；第3部分：焊接操作工的技能评定；第4部分：焊接工艺规程及评定；第5部分：质量与检验要求。 本部分为GB/T34630的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO25239-4：2011《搅拌摩擦焊铝第4部分：焊接工艺规程及
评定》(英文版)。
本部分与ISO25239-4；2011的主要技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
将ISO25239-4：2011中引用的国际标准，用我国对应的标准代替；
·
·增加引用了GB/T3375、GB/T34630.3—2017； ·删除了ISO857-1、ISO3134、ISO/TR17671-1。 根据我国标准编写要求删除了ISO25239-4：2011的第4章；根据我国标准编写要求将ISO25239-4：2011的5.2pWPS技术内容用列项形式表述。
本部分还做了如下编辑性修改：
将标准名称修改为搅拌摩擦焊 铝及铝合金第4部分：焊接工艺规程及评定”；一删除了国际标准的参考文献。
本部分由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本部分起草单位：上海航天设备制造总厂、中车青岛四方机车车辆股份有限公司、机械科学研究院
哈尔滨焊接研究所。
本部分起草人封小松、赵慧慧、张铁浩、郭立杰、熊艳艳、高嘉爽、徐奎、张春波。
= GB/T 34630.4—2017
搅拌摩擦焊 铝及铝合金第4部分：焊接工艺规程及评定
1范围
GB/T34630的本部分规定了铝及铝合金搅拌摩擦焊预焊接工艺规程的内容，焊接工艺评定的试件型式、焊接、试验与检测、认可范围。
本部分适用于铝及铝合金搅拌摩擦焊。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2651 焊接接头拉伸试验方法（GB/T2651—2008，ISO4136：2001，IDT) GB/T2653 焊接接头弯曲试验方法（GB/T2653—2008，ISO5173：2000，IDT） GB/T 3190 变形铝及铝合金化学成分（GB/T3190—2008，ISO209：2007，MOD） GB/T3375 焊接术语 GB/T 6417.1 金属熔化焊接头缺欠分类及说明（GB/T6417.1—2005，ISO6520-1：1998，IDT) GB/T16475 变形铝及铝合金状态代号（GB/T16475—2008，ISO2107：2007，MOD) GB/T18591 焊接预热温度、道间温度及预热维持温度的测量指南（GB/T18591一2001，
ISO13916:1996,IDT)
GB/T19866 焊接工艺规程及评定的一般原则（GB/T19866—2005，ISO15607：2003，IDT) GB/T19868.4 基于预生产焊接试验的工艺评定（GB/T19868.4—2005，ISO15613：2004，IDT) GB/T19869.2 铝及铝合金的焊接工艺评定试验(GB/T19869.2—2012，ISO15614-2，MOD) GB/T22087 铝及铝合金的弧焊接头缺欠质量分级指南（GB/T22087一2008，ISO10042：
2005,IDT)
GB/T26955 金属材料焊缝破坏性试验 焊缝宏观和微观检验（GB/T26955—2011，ISO17639： 2003(E),MOD)
GB/T27551 金属材料焊缝破坏性试验 断裂试验(GB/T27551—2011,ISO90172001,IDT) GB/T32259 焊缝无损检测 熔焊接头目视检测（GB/T32259—2015，ISO17637：2003，MOD) GB/T34630.1 搅拌摩擦焊 铝及铝合金第1部分：术语及定义（GB/T34630.1—2017，
ISO 25239-1:2011,MOD)
GB/T34630.3—2017 搅拌摩擦焊 铝及铝合金第3部分：焊接操作工的技能评定 (GB/T34630.3—2017,ISO25239-3:2011,MOD)
GB/T34630.5—2017 搅拌摩擦焊 铝及铝合金第5部分：质量与检验要求（GB/T34630.5- 2017,ISO25239-5:2011,MOD)
-
ISO14175焊接材料熔焊及相关工艺用气体和混合气（Weldingconsumables—一Gasesandgas mixtures for fusion welding and allied processes)
ISO 80000-1:2009 量和单位第1部分：总则（Quantitiesandunits-Part1：General)
1 GB/T 34630.4—2017
3术语和定义
GB/T3190,GB/T3375,GB/T 6417.1,GB/T19866,GB/T22087、GB/T19868.4,GB/T19869.2、 GB/T34630.1界定的术语和定义适用于本文件。
4预焊接工艺规程的编制
4.1概述
焊接工艺评定应在实际焊接生产之前进行。 焊接制造商应根据以往的生产经验和焊接技术知识编制与实际生产相适用的预焊接工艺规程
(pWPS)。
pWPS应作为焊接工艺评定报告（WPQR)制定的基础。pWPS应按照第5章和第6章中所列方法之一进行评定。当标准试样可准确代表产品或接头结构时（见5.2)，应使用第5章中的方法评定。当标准试样不能准确代表产品或接头结构时（见6.2)，应使用第6章中的方法评定。pWPS中需要规定的信息见4.2（对特定情况可增减相关内容）。
焊接工艺规程(WPS)包含一定范围的母材厚度和铝合金种类。必要时应按相关标准及制造经验规定其范围和偏差。
pWPS格式参见附录A。
4.2 预焊接工艺规程的技术内容
预焊接工艺规程中至少应包含如下内容： a) 制造商信息，应包括：
制造商标识；预焊接工艺规程标识；
b) 母材种类、时效方式和参考标准； c) 母材尺寸，应包括：
母材厚度；管材外径；
d) 设备标识，应包括：
一型号；一序列号；制造商；
e）搅拌头标识，应包括：
材料；图纸或图纸编号；
f) 装卡设置，应包括：
固定方法及装夹种类，如卡具、夹具、辊轴支架和村垫（材料及尺寸）；一定位焊方法和条件（需要时），预焊接工艺规程应规定是否需要（或禁止使用)定位焊；
g）接头设计，应包括：
焊接接头设计和尺寸示意图；焊接顺序和方向（视需求而定）；
2
