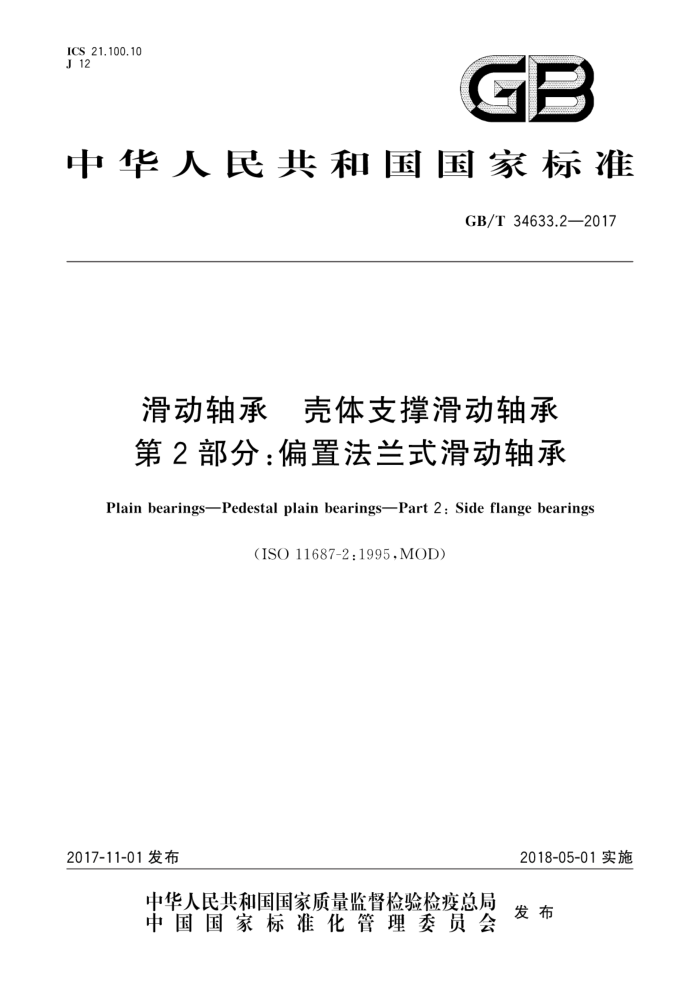

ICS 21.100.10 J 12
GB
中华人民共和国国家标准
GB/T34633.2—2017
滑动轴承 壳体支撑滑动轴承第2部分：偏置法兰式滑动轴承
Plain bearings-Pedestal plain bearings—Part 2 : Side flange bearings
(ISO11687-21995.MOD)
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34633.2—2017
前言
GB/T34633《滑动轴承壳体支撑滑动轴承》分为3个部分：一第1部分：座式滑动轴承；一第2部分：偏置法兰式滑动轴承；一第3部分：居中法兰式滑动轴承。 本部分为GB/T34633的第2部分本部分使用重新起草法修改采用ISO11687-2：1995《滑动轴承壳体支撑滑动轴承第2部分：偏
置法兰式滑动轴承》。
本部分与ISO11687-2：1995的技术性差异及其原因为
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中”，具体调整如下： ·用等同采用国际标准的GB/T131代替ISO1302； ·用等效采用国际标准的GB/T1184代替ISO2768-2； ·用等效采用国际标准的GB/T1804代替ISO2768-1； ·用等效采用国际标准的GB/T6414代替ISO8062； ·用等效同采用国际标准的GB/T9439代替ISO185； ·用修改采用国际标准的GB/T11352代替ISO3755。 第3章中增加了轴承绝缘形式的表示代号，以完善对轴承型式的说明第6章"材料”中，因ISO630：1980、ISO683-11：1987、ISO426-1：1983、ISO426-2：1983均已作废，且我国并无对应材料牌号，所以采用国内行业正在使用的我国标准GB/T699， GB/T1174，GB/T1348，GB/T8740和GB/T17107中的材料牌号代替国际标准中的相应材料牌号，以适应国内实际生产使用情况；在本标准所引用的国家标准内容与国际标准对应内容 -致的条件下，用非等同采用的国家标准GB/T9439和GB/T11352分别代替国际标准 ISO185和ISO3755，以满足国内标准化工作交流的需要。
一
本部分由中国机械工业联合会提出。 本部分由全国滑动轴承标准化技术委员会（SAC/TC236)归口。 本部分负责起草单位：中机生产力促进中心、浙江申科滑动轴承科技有限公司。 本部分参加起草单位：湖南崇德工业科技有限公司、浙江诸暨市轴瓦总厂有限公司、浙江省申发轴
瓦股份有限公司、东方电气集团东方电机有限公司、哈尔滨电机厂有限责任公司滑动轴承事业部。
本部分由全国滑动轴承标准化技术委员会负责解释
1 GB/T34633.2—2017
滑动轴承壳体支撑滑动轴承第2部分：偏置法兰式滑动轴承
1范围
GB/T34633的本部分规定了型号为9～28偏置法兰式滑动轴承和相配转轴的设计特征。 本部分适用于电机与透平机等旋转机械用偏置法兰式滑动轴承，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T131产品几何技术规范（GPS） 技术产品文件中表面结构的表示方法（GB/T131一2006， ISO1302:2002,IDT)
GB/T 699 优质碳素结构钢 GB/T 1031 产品几何技术规范（GPS）君 表面结构轮廓法表面粗糙度参数及其数值 GB/T 1174 铸造轴承合金（GB/T1174—1992，ISO4382-1：1991,NEQ） GB/T 1184 形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T 1348 球墨铸铁件（GB/T1348—2009，ISO1083：2004，MOD) GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768
1:1989)
GB/T 6414 铸件尺寸公差与机械加工余量（GB/T6414—1999，eqvISO8062：1994） GB/T 8740 铸造轴承合金锭 GB/T 9439 灰铸铁件(GB/T9439—2010，ISO185:2005，MOD) GB/T 11352 一般工程用铸造碳钢件（GB/T11352一2009，ISO3755：1991、ISO4990：2003，
MOD)
GB/T 17107 锻件用结构钢牌号和力学性能 ISO4381：2011滑动轴承多层滑动轴承用锡基铸造合金（PlainbearingsTincastingalloys
for multilayer plain bearings)
ISO12129-1：1995滑动轴承第1部分：配合（Plainbearings—Part1：Fits） ISO12129-2:1995 滑动轴承第2部分：轴、凸缘与止推环的形位公差与表面粗糙度（Plainbear
ingsPart 2: Tolerances on form and position and surface roughness for shafts, flanges and thrust collars)
3轴承型式
偏置法兰式清动轴承可以用以下文学符号表示其特征图1中所示的符号仅仅说明其表示的形式，当订货时，需按下述顺序完整说明。 轴承座： F有散热翅片
1 GB/T34633.2—2017
散热方式： N 自然冷却 W 油池中水冷却 U 循环泵和自然冷却 T 循环泵和油池中水冷却
外部供润滑油循环冷却轴承径向孔的形状与润滑形式： C 无油环圆柱孔 L 有油环圆柱孔 Y 无油环双油叶 V 无油环四油叶轴承止推型式： Q 无止推面 B 带油槽的平面止推面 K 形面止推面 A 可倾瓦块止推面轴承绝缘形式：
Z
绝缘轴承（不绝缘轴承则省略）密封：密封的形式与相关尺寸按协议。
4尺寸
尺寸见图1与表1。 图1没有给出偏置法兰式滑动轴承全部设计尺寸，仅对说明的尺寸有所要求未注尺寸应适当选择。
转轴的设计
5
尺寸见图2～图3以及表2。
6材料
6.1 轴承座
按GB/T9439中规定的HT300；按GB/T1348中规定的QT400-18、QT450-10；或者按照协议规定。 6.2 轴瓦基体
按GB/T699、GB/T17107中规定的15#、20#；按GB/T11352中规定的ZG230-450；制造厂商可选取其中一种材料，其他轴瓦基体材料按协议， 6.3 3轴承合金
按GB/T1174、GB/T8740、ISO4381：2011中规定的锡基合金，或者按照协议规定。
2 GB/T 34633.2—2017
6.4密封
铜合金、铝合金或塑料，其他材料按协议。 6.5 未固定在转轴上的油环
铜-锌合金，其他材料按协议
7设计
7.1一般公差
加工面未注公差按照GB/T1804中m级和GB/T1184中H级规定非加工面未注公差按照GB/T6414-CT9规定（用于GB/T9439中规定的相关材料），对于协议中
规定的材质则按照其相应的标准执行。 7.2 表面粗糙度
表面粗糙度按GB/T131和GB/T1031规定：轴承：安装配合面：Ra=3.2uμm 滑动表面：Ra=0.8μm 转轴：见表2。
7.3 3轴承座
轴承座应有吊环螺钉或者制造厂家决定其吊运方式轴承座内表面应保证清洁并涂刷耐油或耐溶剂的涂层，轴承座外表面应有耐腐蚀防护层。 为平衡压力，轴承座内部润滑油平面以上的不同腔室应互通轴承座两侧均设有接口，除图1所示之外，其他接口的尺寸和布置按协议规定。 观察窗的形式与布置可由制造厂家确定。 轴承座部件与密封部件用螺钉与螺栓可由制造厂家确定用于底脚的螺栓、螺钉与定位销不属于供货范围。
7.4其他
在特殊条件（如倾斜安装）使用时，应作特别的协议，倒角倒圆：可由制造厂家确定、 如果轴承只适用于单向转动，应提供一个旋向标志。
8 ：标记示例
对于14号偏置法兰式滑动轴承，转轴直径125mm，有散热翅片（F），外部供润滑油循环冷却（Z）有油环圆柱孔（L），具有楔形面止推瓦（K），轴承绝缘（J），则其应表示为：
偏置法兰式滑动轴承-GB/T34633.2-14-125-FZLKJ
3 GB/T 34633.2—2017
F.LB F.LK
观察
排油 (实例）
F.LB
F.LK
F.LO
放油孔
说明：
d。进油孔（循环泵站、循环）。 测温计连接螺纹孔G d1。油位观察孔或用循环泵站时的出油孔，螺塞（可安装加热器、油温测量计、循环泵吸人管或翅片冷却器）
图19~28号偏置法兰式滑动轴承示意图
