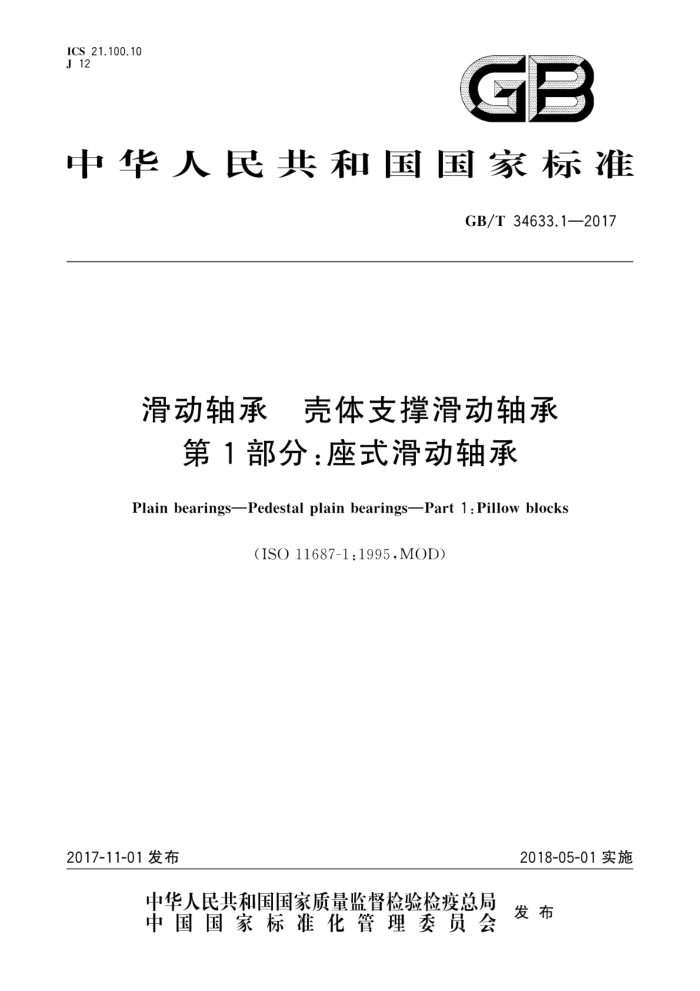

ICS 21.100.10 J 12
GB
中华人民共和国国家标准
GB/T34633.12017
滑动轴承 壳体支撑滑动轴承
第1部分：座式滑动轴承
Plain bearings-Pedestal plain bearings—Part 1 : Pillow blocks
(ISO11687-1:1995,MOD)
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34633.1—2017
前言
GB/T34633《滑动轴承壳体支撑滑动轴承》分为3个部分：一第1部分：座式滑动轴承；一第2部分：偏置法兰式滑动轴承；一第3部分：居中法兰式滑动轴承。 本部分为GB/T34633的第1部分本部分采用重新起草法修改采用ISO11687-1：1995《滑动轴承壳体支撑滑动轴承第1部分：座
式滑动轴承》。
本部分与ISO11687-1：1995的技术性差异及其原因为
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中”，具体调整如下： ·用等同采用国际标准的GB/T131代替ISO1302； ·用等效采用国际标准的GB/T1184代替ISO2768-2； ·用等效采用国际标准的GB/T1804代替ISO2768-1； ·用等效采用国际标准的GB/T6414代替ISO8062； ·用等效同采用国际标准的GB/T9439代替ISO185； ·用修改采用国际标准的GB/T11352代替ISO3755。 第3章中增加了轴承绝缘形式的表示代号，以完善对轴承型式的说明第6章"材料”中，因ISO630：1980、ISO683-11：1987、ISO426-1：1983、ISO426-2：1983均已作废，且我国并无对应材料牌号，所以采用国内行业正在使用的我国标准GB/T699、GB/T1174、 GB/T1348、GB/T8740和GB/T17107中的材料牌号代替国际标准中的相应材料牌号，以适应国内实际生产使用情况；在本标准所引用的国家标准内容与国际标准对应内容一致的条件下，用非等同采用的GB/T9439和GB/T11352分别代替ISO185和ISO3755，以满足国内标准化工作交流的需要。
一
本部分由中国机械工业联合会提出。 本部分由全国滑动轴承标准化技术委员会（SAC/TC236)归口。 本部分负责起草单位：中机生产力促进中心、浙江申科滑动轴承科技有限公司。 本部分参加起草单位：湖南崇德工业科技有限公司、浙江诸暨市轴瓦总厂有限公司、浙江省申发轴
瓦股份有限公司、东方电气集团东方电机有限公司、哈尔滨电机厂有限责任公司滑动轴承事业部。
本部分由全国滑动轴承标准化技术委员会负责解释
1 GB/T34633.1—2017
滑动轴承壳体支撑滑动轴承
第1部分：座式滑动轴承
1范围
GB/T34633的本部分规定了型号为9～28和35～71的座式滑动轴承和相配转轴的设计特征。 本部分适用于电机、透平机等旋转机械用座式滑动轴承。
2规范性引用文件
下列文件对于本文件的使用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T131产品几何技术规范（GPS）技术产品文件中表面结构的表示方法（GB/T131一2006
ISO1302:2002,IDT)
GB/T 699 优质碳素结构钢 GB/T 1031 产品几何技术规范（GPS）著 表面结构轮廓法表面粗糙度参数及其数值 GB/T 1174 铸造轴承合金（GB/T1174—1992,ISO4382-1：1991,NEQ） GB/T 1184 形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T 1348 球墨铸铁件（GB/T1348一2009ISO1083：2004，MOD） GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1：
1989)
GB/T 6414 铸件尺寸公差与机械加工余量（GB/T6414—1999，eqvISO8062：1994) GB/T 8740 铸造轴承合金锭 GB/T 9439 灰铸铁件（GB/T9439—2010，ISO185:2005，MOD) GB/T 11352 一般工程用铸造碳钢件（GB/T11352一2009，ISO3755：1991、ISO4990：2003，
MOD)
GB/T 17107 锻件用结构钢牌号和力学性能 ISO4381：2011滑动轴承多层滑动轴承用锡基铸造合金（PlainbearingsTincastingalloys
formultilayerplainbearings)
ISO12129-1：1995滑动轴承第1部分：配合（Plainbearings—Part1：Fits） ISO12129-2:1995 滑动轴承第2部分：轴、凸缘与止推环的形位公差与表面粗糙度（Plainbear
ingsPart 2: Tolerances on form and position and surface roughness for shafts,flanges and thrust col- lars)
3轴承型式
座式滑动轴承可以用以下文字符号表示其特征。 图1与图2是座式轴承的典型示意图。按安装尺寸可将其型号分为9～28号与35～71号，图中所
示的符号仅仅说明其表示的形式，当订货时，需按下述顺序完整说明。
由于设计（例如尺寸的限制）和经济的原因，对于35～71号轴承A型推力结构，其尺寸只能按表3
1 GB/T 34633.1—2017
中的规定以保证其互换性。
轴承座： G 无散热翅片 R 有散热翅片散热方式： N 自然冷却 W 油池中水冷却 U 循环泵和自然冷却 T 循环泵和油池中水冷却 Z 外部供润滑油循环冷却轴承径向孔的形状与润滑方式： C 无油环圆柱孔 L 有油环圆柱孔 Y 无油环双油叶 V 无油环四油叶轴承止推型式： Q 无止推面 B 带油槽的平面止推面 K 楔形面止推面 A 可倾瓦块止推面轴承绝缘形式：
绝缘轴承（不绝缘轴承则省略）密封：密封的形式与相关尺寸按协议。
4 尺寸
尺寸见图1～图2和表1～表2。 图1和图2没有给出座式滑动轴承全部设计尺寸，仅对说明的尺寸有所要求未注尺寸应适当选择。
转轴的设计
5
尺寸见图3～图4和表3～表4。
2 GB/T 34633.12017
GZ.A 观察窗
RN.B RN.K
放油孔
排油 (实例)
R.LK
GZ.A
GZ.Q
说明：
d，进油孔（循环泵站、循环泵）；测温计连接螺纹孔G么； d。油位观察孔或用循环泵站时的出油孔；螺塞（可安装加热器、油温测量计、循环泵吸人管或翅片冷却器）。
图19~28号座式滑动轴承示意图 GB/T 34633.1—2017
表1 9~28号座式滑动轴承尺寸（见图1）
单位为毫米 28
型号 D H7 * 80 90 100 100 110 125 125 140 160 160 180 200 200 225 250 250 280 300
11
14
18
22
9
60 80 145 190 150 80 90 100 110 150 22 用于M16 10.4 G% G1X 300 90 190 325 35 355 215 28 190
105 125 205 255 215 125 140 160 180 230 30 用于M24 10.4 G% G1% 450 125 265 460 60 540 340 40 280
135 160 245 300 255 160 180 200 225 275 40 用于M30 15.5 G% G1/2 560 150 315 565 70 660 440 50 335
170 200 310 380 320 200 225 250 280 340 46 用于M36 15.5 G% G2 670 200 375 680 80 800 540 60 425
215 250 370 450 380 250 280 315 355 440 55 用于M42 20.6 G% G2K 800 250 450 830 90 950 650 85 530
80 100 165 205 170 100 110 125 140 180 26 用于M20 10.4 G% G1X 375 100 225 380
B4 b; b2 b3 bs d （名义密封尺寸） d2
d3 d.c d;d d,d e1 e2 hi -8.5 h2 h3 1; l2 l3 spk‘h6
50 450 280 30 212
仅适用于圆柱形孔。 对于具有A型止推结构的轴承，为了保持b1尺寸不变（保证轴瓦的互换性），B尺寸会稍有偏离（与可倾瓦块的形式有关)。 底脚定位销用引孔。 如需要更大的接口，则按技术协议。
d ：h，包含绝缘层厚度
轴瓦与轴承座应为过渡配合或者按照协议的规定。
4
