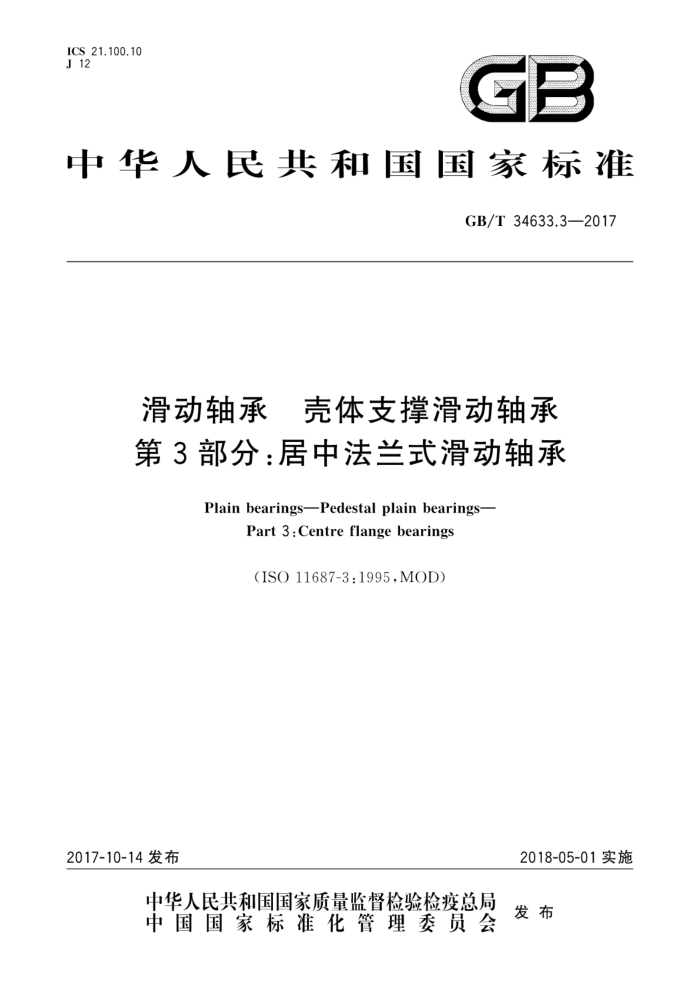

ICS 21.100.10 J 12
GB
中华人民共和国国家标准
GB/T34633.3—2017
滑动轴承 壳体支撑滑动轴承第3部分：居中法兰式滑动轴承
Plain bearingsPedestal plain bearings-
Part 3 : Centre flange bearings
(ISO11687-3:1995,MOD)
2018-05-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34633.3—2017
前言
GB/T34633《滑动轴承壳体支撑滑动轴承》分为3个部分：一第1部分：座式滑动轴承；一第2部分：偏置法兰式滑动轴承；一第3部分：居中法兰式滑动轴承。 本部分为GB/T34633的第3部分本部分采用重新起草法修改采用国际标准ISO11687-3：1995《滑动轴承 壳体支撑滑动轴承第
3部分：居中法兰式滑动轴承》。
本部分与ISO11687-3：1995的技术性差异为：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件中”，具体调整如下： ·用等同采用国际标准的GB/T131代替ISO1302； ·用等效采用国际标准的GB/T1184代替ISO2768-2； ·用等效采用国际标准的GB/T1804代替ISO2768-1； ·用等效采用国际标准的GB/T6414代替ISO8062； ·用等效同采用国际标准的GB/T9439代替ISO185； ·用修改采用国际标准的GB/T11352代替ISO3755；第3章中增加了轴承绝缘形式的表示代号，以完善对轴承型式的说明；第6章"材料”中，因ISO630：1980、ISO683-11：1987、ISO426-1：1983、ISO426-2：1983均已作废，且我国并无对应材料牌号，所以采用国内行业正在使用的我国标准GB/T699， GB/T1174,GB/T1348GB/T8740和GB/T17107中的材料牌号代替国际标准中的相应材料牌号，以适应国内实际生产使用情况；在本标准所引用的国家标准内容与国际标准对应内容一致的条件下，用非等同采用的国家标准GB/T9439和GB/T11352分别代替国际标准 ISO185和ISO3755，以满足国内标准化工作交流的需要。 根据我国实际生产使用情况，增加了型号为35、45的居中法兰式滑动轴承和相配转轴的设计特征，以扩大标准适用性。
一 一
本部分由中国机械工业联合会提出。 本部分由全国滑动轴承标准化技术委员会（SAC/TC236)归口。 本部分负责起草单位：中机生产力促进中心、浙江申科滑动轴承科技有限公司。 本部分参加起草单位：湖南票德工业科技有限公司、浙江诸暨市轴瓦总广有限公司、浙江省申发轴
瓦股份有限公司、东方电气集团东方电机有限公司、哈尔滨电机广有限责任公司滑动轴承事业部，
本部分由全国滑动轴承标准化技术委员会负责解释。
1 GB/T 34633.3—2017
滑动轴承壳体支撑滑动轴承第3部分：居中法兰式滑动轴承
1范围
GB/T34633的本部分规定了型号为9～28及35、45的居中法兰式滑动轴承和相配转轴的设计特征。
本部分适用于电机与透平机等旋转机械用居中法兰式滑动轴承，
2规范性引用文件
下列文件对于本文件的使用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T131产品几何技术规范（GPS)技术产品文件中表面结构的表示方法（GB/T131一2006 ISO1302:2002,IDT)
GB/T 699 优质碳素结构钢 GB/T 1031 产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T 1174 铸造轴承合金（GB/T1174—1992，ISO4382-1：1991,NEQ） GB/T 1184 形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T 1348 球墨铸铁件（GB/T1348一2009.ISO1083：2004，MOD） GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1：
1989)
GB/T 6414 铸件尺寸公差与机械加工余量（GB/T6414—1999，eqvISO8062：1994） GB/T 8740 铸造轴承合金锭 GB/T 9439 灰铸铁件（GB/T9439—2010,ISO185：2005，MOD)
般工程用铸造碳钢件（GB/T11352—2009，ISO3755：1991、ISO4990：2003，
GB/T11352
MOD)
GB/T 17107 锻件用结构钢牌号和力学性能 ISO4381：2011滑动轴承多层滑动轴承用锡基铸造合金（Plainbearings—Tincastingalloys
for multilayer plain bearings)
ISO12129-1:1995 滑动轴承第1部分：配合（Plainbearings一Part1：Fits） ISO12129-2：1995滑动轴承第2部分：轴、凸缘与止推环的形位公差与表面粗糙度（Plainbear-
ingsPart 2: Tolerances on form and position and surface roughness for shafts,flanges and thrust collars)
3轴承型式
居中法兰式清动轴承可以用以下文学符号表示其特征图1与图4中所示的符号仅仅说明其表示的形式，当订货时，需按下述顺序说明其完整形式，轴承座： M有散热翅片
1 GB/T34633.3—2017
散热方式： N 自然冷却 W 油池中水冷却 U 循环泵和自然冷却 T 循环泵和油池中水冷却 Z 外部供润滑油循环冷却轴承径向孔的形状与润滑方式： C
无油环圆柱孔 L 有油环圆柱孔 Y 无油环双油叶 V 无油环四油叶轴承止推型式： Q 无止推面 B 带油槽的平面止推面 K 楔形面止推面 A 可倾瓦块止推面轴承绝缘形式 J 绝缘轴承（不绝缘轴承则省略）密封：密封的形式与相关尺寸按协议。
4尺寸
尺寸见图1、图4与表1、表3。 图1、图4没有给出居中法兰式滑动轴承全部设计尺寸，仅对说明的尺寸有所要求。 未注尺寸应适当选择。
5 转轴的设计
尺寸见图2图3、图5～图6以及表2、表4。
2 GB/T 34633.3—2017
M,LB M.LK
延长尺寸按协议
观察窗
.b
O
轴承板
7
排油 (实例）
图19～28号居中法兰式滑动轴承示意图 GB/T 34633.3—2017
M.LB
M.LK
M.LQ
平衡气压的机械密封由制造厂家自行决定
放油孔
说明：
D13进油孔（循环泵站、循环泵）；测温计连接螺纹孔G1/2； D1油位观察孔或用循环泵站时的出油孔；螺塞（可安装加热器、油温测量计、循环泵吸人管或翅片冷却器），
2
3-
图1（续）
表19～28号居中法兰式滑动轴承尺寸范围（见图1）
单位为毫米
型号 DH7" 80
11
14
22
28
9 90 100 100 110 125 125 140 160 160 180 200 200 225 250 250 280 300 60
18
Bb b b2 b3 b4 b5
80 100 190 95 30 20
105 125 225 112.5 30 25
135 160 265 132.5 30 25
170 200 335 167.5 30 30
215 250 425 212.5 35 30
80 162 80 30 20
