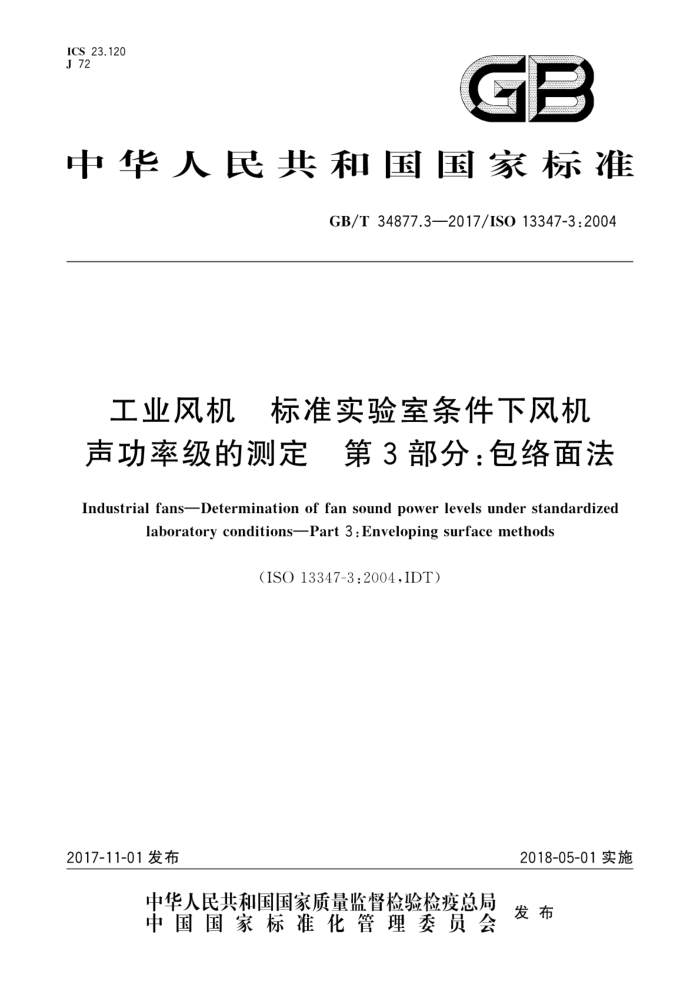

ICS23.120 J72
GB
中华人民共和国国家标准
GB/T34877.3—2017/IS013347-3:2004
工业风机 标准实验室条件下风机声功率级的测定 　第3部分：包络面法
Industrial fans-Determination of fan sound power levels under standardized
laboratory conditionsPart 3 :Enveloping surface methods
(ISO 13347-3:2004.IDT)
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34877.3—2017/ISO13347-3:2004
目 次
前言
I
范围规范性引用文件
2
+-
3声学环境和管道连接
测量表面的确定
4
试验方法 6声学试验：声功率级的确定附录A（规范性附录）环境修正因子K的确定参考文献
13 14 15 16
b
---- GB/T34877.3—2017/ISO13347-3:2004
前言
GB/T34877《工业风机标准实验室条件下风机声功率级的测定》已包括或将包括以下4个部分：
第1部分：一般综述；一第2部分：混响室法；一第3部分：包络面法：
第4部分：声强法。 本部分为GB/T34877的第3部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用IS013347-3：2004《工业风机 标准实验室条件下风机声功率级的测
-
定# 第3部分：包络面法》
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO3744：2010，IDT）； GB/T17697—2014声学 风机和其他通风设备辐射人管道的声功率测定 管道法 (ISO5136:2003.IDT); GB/T21231一2007声学小型通风装置辐射空气噪声的测量方法（ISO10302：1996， IDT); GB/T19075 一 2003 3工业通风机词汇及种类定义（ISO13349：1999，IDT）。
为便于使用，本部分做了如下编辑性修改： a）增加了6.1.3测量不确定度； b） 更换了4.3中的6个图； c） 删除原标准中的前言和引言； d) 本部分物理量的定义和说明在ISO13347-1中给出，为此在4.4.2中增加了来自ISO13347-1
的关于管道当量直径D。的注解、在6.1.2中增加S。~0和c的注解，以便于本标准的使用。 本部分由中国机械工业联合会提出。 本部分由全国风机标准化技术委员会（SAC/TC187)归口本部分起草单位：沈阳鼓风机研究所（有限公司）、浙江金盾风机股份有限公司、浙江省风机产品质
量检验中心、浙江上风高科专风实业有限公司。
本部分主要起草人：郑华、罗建平、余培铨、许宝华、李小东、徐洪海。
II GB/T34877.3—2017/ISO13347-3:2004
工业风机标准实验室条件下风机声功率级的测定第3部分：包络面法
1范围
GB/T34877的本部分适用于GB/T1236和ISO13349中定义的工业通风机，限于特定装置的空气声传播的测定，既不测量振动、也不测量振动效应引起的空气声传播灵敏度。
按照本部分可以测试的通风机的尺寸只受试验装置的实际情况的限制。试验通风机对于房间尺寸，功率和安装要求受制于尺寸限制，试验通风机尺寸和气动性能。（小型通风机可以按本部分或根据用途按照ISO10302的规定试验）。
本部分中的试验布置确立了对于一个成功试验所必要的实验室条件，很少有现场能够满足这些条件，且本部分不用于现场测量。提醒想在现场采用本部分进行测量的用户。在这些情况下，通风机进口和出口条件不甚理想，可能有额外的声学系统效应。
可以采用包络面法针对3.1中列出的标准化安装型式的通风机的开式进口和/或开式出口的声功率级进行测定。
对于风机较小或难以采用ISO5136规定的管道测量法时，通过另外采用末端反射修正方法（见 ISO13347-1：2004的附录C)也可以得到通风机管内声功率级的估算（不确定度会有所增大）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/11236一2000工业通风机用标准化风道进行性能试验（ISO5801：1997，IDT） ISO3744声学用声压法测定噪声源声功率反射面上方近似自由场的工程法（Acoustics
Determination of sound power levels of noise sources using sound pressure-Engineering method in an essentially free field over a reflecting plane)
ISO5136声学风机和其它通风设备辐射人管道的声功率测定管道法（Acoustics一Determi- nation of sound power radiated into a duct by fans and other air-moving devices-In-duct method)
ISO10302声学小型通风装置辐射空气噪声的测量方法（Acoustics一Methodforthemeasure ment of airborne noise omitted by small air-moving devices)
ISO13347-1：2004工业通风机在标准化的实验室条件下通风机声功率级的测定第1部分：一般综述 （Industrial fansDetermination of fan sound power levels under standardized laboratory conditions-Part 1:General overview)
ISO13349工业通风机词汇及种类定义（Industrial fans—Vocabulary and definitions of cate gories)
3声学环境和管道连接
3.1概述
通风机装置条件应符合GB/T1236中规定的4种装置类型：
1 GB/T34877.3—2017/ISO13347-3:2004
一A型：自由进口，自由出口一B型：自由进口，管道出口；一C型：管道进口，自由出口；一D型：管道进口，管道出口（也可确定管道进口、管道出口的D型装置的机壳泄漏噪声）。 ISO3744详细规定了根据本方法的试验测量环境要求，可用于室内、室外。 对于大流量的通风机，最好在一个大空间内进行测量，以便尽可能减少对经过通风机的不稳定气流
的重复计算，并确保传声器不会置于高速气流中。
应当在无风安静的时候进行室外试验，此时可减少风对通风机气动性能和/或噪声性能的影响。 推荐最大大气风速为3m/s。
试验期间，环境空气温度和相对湿度的变化不应超过土5%。 对于按照本方法进行的试验，任意三分之一倍频带的环境修正因子K，应小于或等于2dB（见附
录A）在实际操作中，2dB的这个限制在现实试验区域可能很难满足，但是，已有文献显示，对于实现通风机噪声测量的良好可重复性而言，实际上可不需要这个限制1。 3.2测试装置
3.2.1概述
试验装置应符合本条的一般要求和ISO13347-1：2004的第6章中所列的相关要求。 通风机采用B型、C型和D型装置进行试验所需配用的连接管道、消声末端、流量测量及控制装置
等应符合ISO5136和GB/T1236的规定；应使用简化的消声末端，见ISO13347-1。
根据GB/T1236的规定，应通过空气容积流量和通风机压力的测量来确定适合的运行工况位于试验区域内由流量测量或控制装置所产生的噪声应至少比测得的试验通风机产生的声压级低
10 dB.
当需要通风风口以使得空气能够循环进人或排出试验区域时，应对通风风口进行消声处理并置于
房间表面，也可以使用风口进行风量调节。
如果切实可行的话，在试验条件下的通风机需要的所有辅助设备应该放置在试验区域之外，试验区域内应无任何可能影响测量的物体。
应注意确保连接到该设备上的任何电气导管及其配件、管线或空气管道不会辐射明显声能到达该试验区域内。 3.2.2A型装置
通风机应放置在反射面的开口上，使得通风机相应的进口或出口（视具体情况而定）相对于反射面
轴向就位，以反映其推荐的安装方式。风机口应与壁上的开口同轴放置，以确保满意的气体流动条件该开口在周向均应比通风机口大至少为反射面结构厚度，插人间隙采用板密封：应具备确定和调节通风机空气流量能力。
应当小心避免密封板振动注：非测量侧的混响状态可能影响通风机在测量侧上所作的测量，在非测量侧上的强混响状态可能导致所测量的
声功率级高于非测量侧为自由声场所测得的声功率级。
3.2.3B型装置
通风机的进口应位于试验区域的中心附近。连接通风机出口的管道应为足够结实的结构、或者对外部进行过特殊处理，以避免不希望出现的来自管道内噪声的向外传播
2
