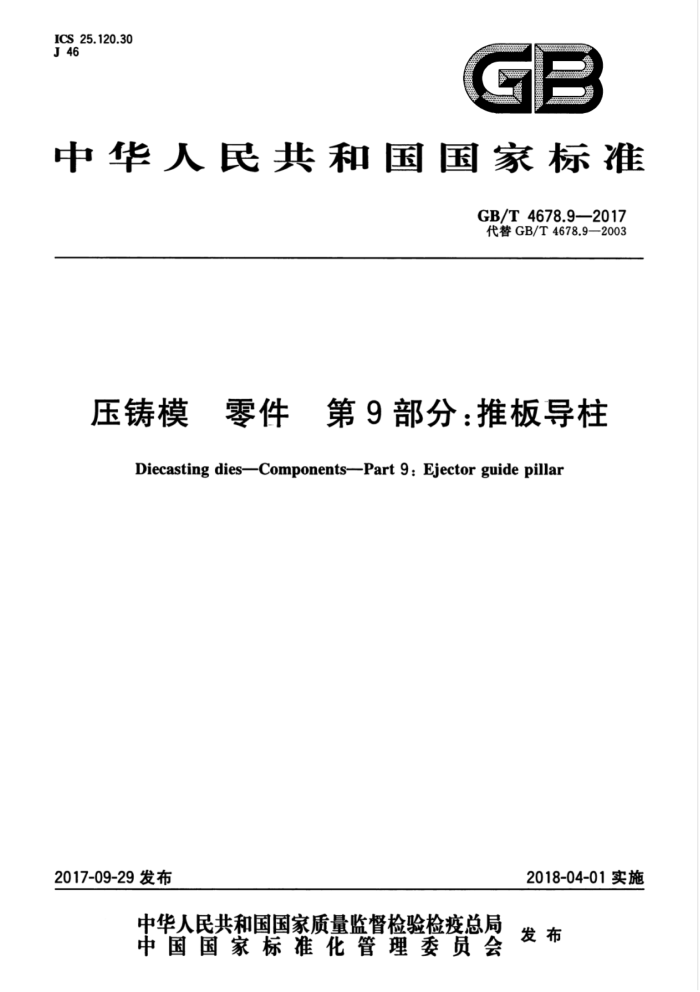

ICS_ 25.120.30 J46
一
中华人民共和国国家标准
GB/T4678.9—2017 代替GB/T4678.9—2003
压铸模 零件　第9部分:推板导柱
Diecasting diesComponentsPart 9: Ejector guide pillar
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准
压铸模 零件 ：第9部分：推板导柱
GB/T4678.9—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 01/16印张0.5 字数13千字 2017年10月第一版 2017年10月第一次印刷
+
书号：155066·1-57825定价 14.00元 GB/T4678.9—2017
前言
GB/T4678《压铸模零件》分为19部分：
第1部分：模板； -第2部分：圆形镶块；
一第3部分：矩形镶块；一第4部分：方导柱；
第5部分：圆导柱；一第6部分：带头导套；
第7部分：直导套；第8部分：推板；
第9部分：推板导柱；一第10部分：推板导套；
第11部分：推杆；第12部分：复位杆；
-
—第13部分：推板垫圈；一第14部分：限位钉；
第15部分：垫块；第16部分：扁推杆；一第17部分：推管；
第18部分：支承柱；第19部分：定位元件。
本部分为GB/T4678的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T4678.9一2003《压铸模零件第9部分：推板导柱》。 本部分与GB/T4678.9一2003相比，主要编辑性和技术性变化如下：
将标准名称改为三段式，更名为《压铸模零件第9部分：推板导柱》；一按最新相关国家标准的要求，对标准内容、结构及图表进行了规范性修改；将规范性引用文件改为现行标准版本；一对表1进行重新编排，修改并增加了表1中的D、L尺寸规格，扩大了尺寸范围；一将表中D、D,、L，的公差要求改为在图中标注；
增加3.3C型推板导柱及相应的图3、表2和标记示例2；一增加技术要求内容4.1和4.2；一调整了推荐材料及热处理硬度要求，增加了推荐材料20Cr及要求；
-
修改了标记及示例，并在标记中增加了材料牌号。 本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本部分起草单位：东莞劲胜精密组件股份有限公司、常熟市产品质量监督检验所、苏州飞泰精工科
I GB/T4678.9—2017
技有限公司、天津轻工职业技术学院、深圳中航技术检测所、桂林电器科学研究院有限公司。
本部分主要起草人：王长明、秦建清、顾晓明、周树银、张旭敏、刘静、张维、范宇雯、张颜彬、王振云、 张莉。
本部分所代替标准的历次版本发布情况为
GB/T4678.9—1984,GB/T4678.9—2003。
I GB/T4678.9—2017
压铸模 零件 ：第9部分：推板导柱
1范围
GB/T4678的本部分规定了压铸模用推板导柱的结构型式与尺寸、要求、材料和标记。 本部分适用于压铸模用推板导柱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1801一2009产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T4679压铸模零件技术条件
3结构型式与尺寸
3.1 A型推板导柱结构型式如图1所示，尺寸见表1。
O $0. 01
Ra0.4
Ra0. 8
9!0 A
Li-8.1
Ra1.6
V
L
注：未注表面粗糙度值为Ra3.2μm;未注倒角1mm×45°。 ·砂轮越程槽或圆角。 允许开油槽。 “允许保留两端的中心孔。
图1A型推板导柱
3.2B型推板导柱结构型式如图2所示，尺寸见表1。
- GB/T4678.9—2017
0.01
C
Ra0.8
Ra0.8
0
800
5
A
B
Ral.6
L -0.1
2
20
注：未注表面粗糙度值为Ra3.2μm；未注倒角1mmX45° ·砂轮越程槽或圆角。 “允许开油槽。 “允许保留两端的中心孔。
图2B型推板导柱
3.3C型推板导柱结构型式如图3所示，尺寸见表2。
h_0.ot
团
Φ0.01
8
S
15
Ra0. 4
Ra0.8
L--8.1
D/3
注：未注表面粗糙度值为Ra3.23μm;未注倒角1mm×45° ·砂轮越程槽或圆角。 允许开油槽。 允许保留两端的中心孔。 d圆弧过渡。
图3C型推板导柱
表1A型、B型推板导柱尺寸
单位为毫米
L
Di
D
L1
100 125 150 185 230 300 360 420 X
500
80 100 125 160
X
20
12
x
x
2 GB/T4678.9—2017
表1(续)
单位为毫米
L
D
Di
Li 100 125 160 200 125 160 200 250 160 200 250 320 200 250 300 360 250 320 400 460
100 125 150 185 230 300 360 420 500
x
x
25
16
x
x
x
30
20
x
x
x
x
40
25
x
x
x
x
25
50
x
x
x
x
60
25
x
x
注：“×”为选用尺寸。
表2 C型推板导柱尺寸
单位为毫米
L
D Di A L1
80 100 120 160 200 250 300 400 × x
60
30 40 50 40 50 40 50
x x x x
20
24
6
x
x
25
30
8
x x x x
30
35 8
X 68
GB/T4678.9—2017
表2(续)
单位为毫米
L 160 200 250 300 400 x x
D;
Li 50 60 80 60 80 100 80
D
60
100
120 x
80
40
46
10
x x x x +
x x
50
56
12
x x x
x
60
68
15 100
X x
120
X
注：“×”为选用尺寸。
要求
4
4.1推板导柱导向段直径D的极限偏差应符合GB/T1801一2009中e8的要求；固定段直径D，的极限偏差应符合GB/T1801一2009中j6的要求。 4.2未注公差的尺寸极限偏差数值应符合GB/T1804一2000中第5章f级的规定。 4.3其他要求应符合GB/T4679的规定。
5材料
材料由制造者确定。推荐采用GCr15、20Cr、T10A。其中GCr15、T10A的硬度为52HRC～ 56HRC，20Cr应渗碳率火，硬度为58HRC～62HRC。
6标记
示例1：以符合GB/T4678.9的压铸模A型推板导柱为例，其特征为：直径D为30mm，长度L为185mm，L为160mm，
材料为GCr15，其标记为：
推板导柱GB/T4678.9-A-30X185X160-GCr15
示例2：以符合GB/T4678.9的压铸模C型推板导柱为例，其特征为：直径D为30mm，长度L为120mm，L为50mm，
材料为20Cr，其标记为：
推板导柱GB/T4678.9-C-30X120×50-20Cr
