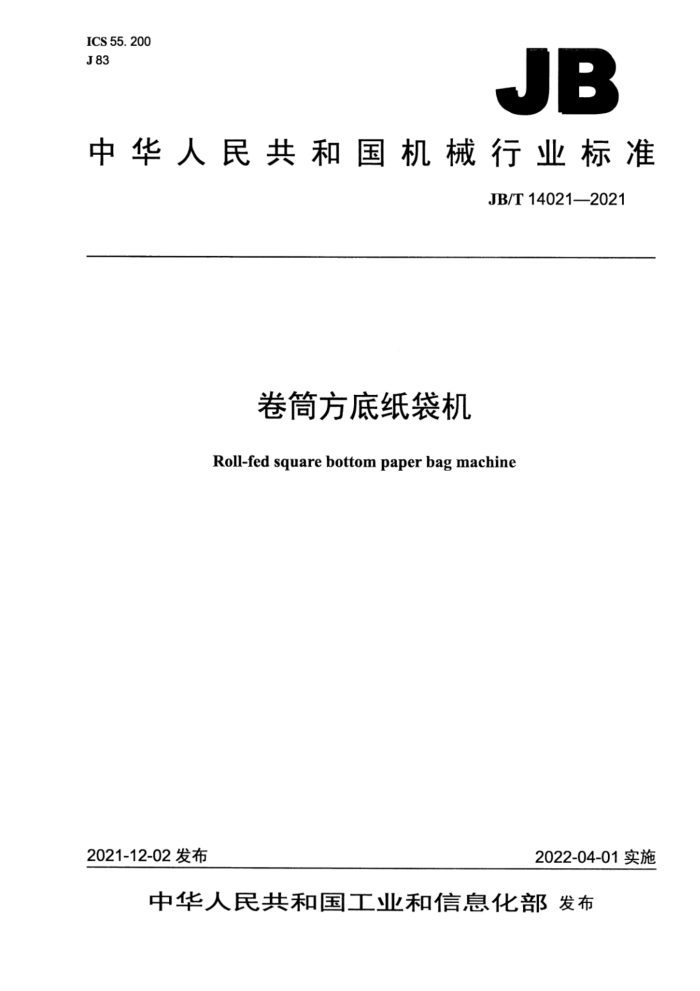

JB
中华人民共和国机械行业标准
JB/T14021—2021
卷筒方底纸袋机 Roll-fed square bottom paper bag machine
2021-12-02发布
2022-04-01实施 目 次
前言 1范围. 2规范性引用文件 3术语和定义 4型号、型式、基本参数及工作条件 4.1型号. 4.2型式.
IT
4.3 基本参数.. 4.4 工作条件 5技术要求. 5.1 一般要求 5.2 性能要求 5.3电气安全要求 5.4 机械安全要求 5.5 外观质量和使用说明书要求。 6试验方法 6.1 试验条件 6.2 一般要求检查 6.3 性能试验.. 6.4 电气安全试验... 6.5 机械安全检查 6.6 外观质量和使用说明书检查 7检验规则 7.1 检验分类 7.2 出厂检验.
7.3 型式检验 8标志、包装、运输和贮存 8.1 标志 8.2 包装.. 8.3 运输和贮存
图1 纸袋主要参数示意图图2 纸袋提手预切口与纸袋切口偏差示意图，
L
... 088080aaSaA.080S0.
-
表1 制袋尺寸偏差表 2 检验项目，
中 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准负责起草单位：江苏方邦机械有限公司、江苏南江智能装备股份有限公司、上豪包装机械
（镇江）有限公司、合肥通用机械研究院有限公司、温州市鸿瑛机械有限公司、皮尔磁电子（常州）有限公司。
本标准参加起草单位：合肥通用机电产品检测院有限公司、福建南王环保科技股份有限公司、南京邦诚科技有限公司、南京林业大学、无锡华利特纸制品有限公司、江南大学、淮安市易洲印刷贸易有限公司常熟市双乐彩印包装有限公司。
本标准主要起草人：方顺凯、徐志林、朱东、陈润洁、周解平、林友建、赵明忠、黄之炯张贻军、 石竹青、戎晔、纪蓉、陈凯声、丁廷成、居荣华、吴刚、陆佳平、张波、邹明言。
本标准为首次发布。 卷筒方底纸袋机
1范围
本标准规定了卷筒方底纸袋机的术语和定义、型号、型式、基本参数及工作条件、技术要求，试验方法、检验规则及标志包装、运输和贮存。
本标准适用于以卷筒纸为原材料的方底纸袋制袋机（以下简称纸袋机），应用于日用消费品和工业用品等的包装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T4208一2017外壳防护等级（IP代码） GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T7311 包装机械分类与型号编制方法 GB/T7932 气动对系统及其元件的般规则和安全要求 GB/T 8196 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14253 轻工机械通用技术条件 GB/T15706 机械安全设计通则风险评估与风险减小 GB/T16754 机械安全急停功能设计原则 GB/T16855.1 机械安全控制系统安全相关部件第1部分：设计通则 GB/T17888（所有部分）机械安全接近机械的固定设施 GB/T18831 机械安全与防护装置相关的联锁装置设计和选择原则 GB/T23821 机械安全防止上下肢触及危险区的安全距离 JB/T7232包装机械噪声声功率级的测定简易法 JB7233 3包装机械安全要求
3术语和定义
下列术语和定义适用于本文件。
3.1 3.2
袋长偏差baglength tolerance 纸袋实际长度与公称尺寸的差值。
3.3
袋面宽偏差 bag body width tolerance 纸袋面实际宽度与公称尺寸的差值。
3.4
袋底宽偏差bagbottomwidthtolerance 纸袋底实际宽度与公称尺寸的差值。
3.5
生产能力production capacity 纸袋机稳定运行时，单位时间内能完成的纸袋数量，单位为个每分（个/min）。
3.6
制袋合格率qualified bagratio 纸袋机稳定运行时，合格纸袋数量与纸袋总数量的百分比。
4型号、型式、基本参数及工作条件
4.1型号
纸袋机的型号编制应按GB/T7311的规定。 ZD-JF 口 口 口
厂
改进设计顺序代号：依次用英文字母A、B、C..表示。第一次设计的产品无顺序代号最大制袋宽度，单位为毫米（mm）纸袋形式I：T一一提手式，无提手式省略纸袋形式I：F——方底原材料形式：J—卷筒纸纸袋机
示例： ZD-JFT320表示最大制袋宽度为320mm的第一次设计的提手式卷简方底纸袋机。
4.2型式
按纸袋形式分为：
一提手式纸袋机：一无提手式纸袋机。
4.3基本参数
纸袋机基本参数的名称和单位：
切断长度，单位为毫米（mm）；袋长（见图1），单位为毫米（mm）； 5.2性能要求 5.2.1纸袋机的生产能力应达到额定生产能力。 5.2.2纸袋外观质量应符合下列规定：
a）封口部位外观应平整，无皱褶； b）上胶均匀，粘合可靠，无溢胶现象： c）手提袋两边提手的高度应一致。
5.2.3制袋尺寸偏差应符合下列规定：
a）纸袋无色标时，其偏差应符合表1的规定。
表1 制袋尺寸偏差
单位为毫米
袋面宽
袋底宽
成品袋长
公称尺寸 <320 ≥320 b）纸袋有色标时，袋长偏差为色标至后裁切线之间的长度的偏差值。光电跟踪对色标或固定跟踪
极限偏差 ±1.0 ±2.0
公称尺寸 <200 ≥200
极限偏差 ±1.0 ±1.5
公称尺寸 <90 ≥90
极限偏差 ±1.0 ±1.5
点应反应灵敏、可靠。袋长偏差应不超过±2.0mm，其袋面宽偏差、袋底宽偏差应符合表1的规定。
5.2.4带提手的纸袋，提手部位的预切口与纸袋切口应平齐，如图2a）所示。切断长度小于或等于 360mm时，其高度偏差应不超过±1.5mm；切断长度大于360mm时，其高度偏差应不超过±2.0mm，如图2b）、图2c）所示。
c）A与B切口偏差
b）A与B切口偏差
a）A与B切口平齐
说明： A- 一提手预切口： B- 一纸袋切口。
-
图2纸袋提手预切口与纸袋切口偏差示意图
5.2.5制袋合格率应符合下列规定：
a）带提手的制袋合格率应不低于98%； b）不带提手的制袋合格率应不低于99%。
5.2.6纸袋机正常运行时，噪声声压级应不大于82dB（A）。 5.3电气安全要求
