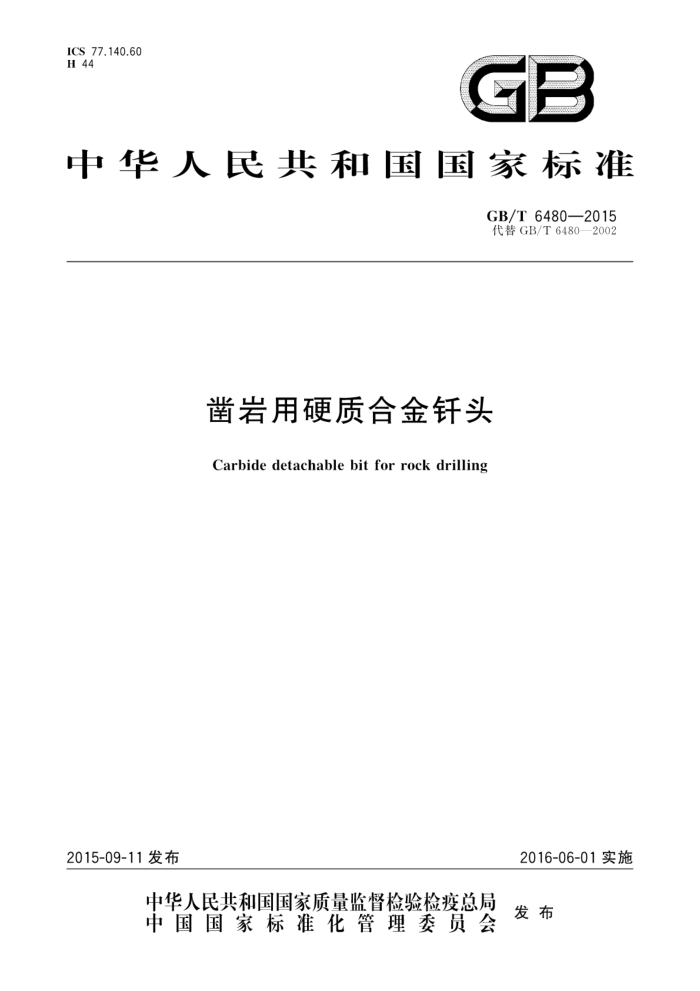

ICS 77.140.60 H 44
GB
中华人民共和国国家标准
GB/T64802015 代替GB/T6480—2002
凿岩用硬质合金钎头
Carbide detachable bit for rock drilling
2015-09-11发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T6480—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T6480一2002《凿岩用硬质合金钎头》，与GB/T6480一2002相比，主要技术变化
如下：
扩大了直径范围；修改了“球齿”代号为“柱齿”，其代号由“Q”更改为“Z”；增加了复合型钎头的相应要求；在波形螺纹中增加R32公制螺纹、螺纹代号Rm；增加梯形螺纹和双头梯形螺纹连接钎头相关内容。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：首钢贵阳特殊钢有限责任公司、冶金工业信息标准研究院、钢铁研究总院本标准主要起草人：熊家泽、杨云、刘宝石、张春红、王筑生、董鑫业、王玉婕、丁、程晋阳、徐斌。 本标准所代替标准的历次版本发布情况为：
GB/T6480—1986GB/T6480—1994、GB/T6480—2002
I GB/T 6480—2015
凿岩用硬质合金头
1范围
本标准规定了硬质合金钎头的规格型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于凿岩用直径28mm~152mm的硬质合金钎头，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2527矿山、油田钻头用硬质合金齿 YS/T296 5凿岩工具用硬质合金制品
订货内容
3
按本标准订货的合同或订单应包括下列内容： a) 标准编号； b) 产品名称； c) 合金牌号； d) 规格型号； e) 数量； f) 特殊要求。
规格型号
4
4.1 钎头型号 4.1.1 表示规则
钎头规格型号由类型代号、钎头直径、主要尺寸、连接形式和裤体类型代号组成。 注：锥体连接钎头主要尺寸采用锥度（锥度带小数点的，小数点后保留一位）和锥孔大端直径（锥孔大端直径按四舍
五人法小数点后保留一位）。螺纹连接钎头主要尺寸采用螺纹公称直径。
4.1.2钎头类型 4.1.2.1 钎头根据其头部类型不同.可分为片状型（一字形、三刃形、十字形、X形）、柱齿型（根据头部平面形状可分为：柱齿平面形、柱齿凹面形和柱齿凸面形)和复合型。典型图形实例见图1～图8。
1 GB/T6480—2015
图3片状十字形
图4片状X形
图2片状三刃形
图1 片状一字形
图6柱齿凹面形
图5 柱齿平面形 4.1.2.2 钎头根据其裤体类型不同，分为普通型（P)”和“易返型（Y)”，具体图型见图9和图10。
图7柱齿凸面形
图8复合型
图9普通型(P)
图10 易返型（Y）
4.1.2.3钎头根据其连接方式不同，分为“锥体连接型”和“螺纹连接型”，具体图型见图11和图12。 GB/T 6480—2015
倒圆或倒角
D
Do
图11 锥体连接型
图12 螺纹连接型
4.1.3代号
钎头类型代号和裤体类型代号、螺纹形式代号见表1。
表1 类型代号、裤体代号及螺纹形式代号
类型及代号
裤体类型及代号
螺纹形式及代号
片状一字形片状三刃形片状十字形片状“X"形柱齿平面型柱齿凹面型柱齿凸面型复合型 ·裤体类型为普通型代号P可省略。 b柱齿平面型代号ZP,其中P可省略。 螺距为12mm的公制波形螺纹形式的代号为Rm。
Y SR S x Zpl ZA ZT F
波形(R) 梯形(T) 双头梯形(ST)
普通型(P) 易返型（Y)
4.1.4型号
钎头型号按下列方式表示：示例1:Y40-7-22
22
d1
锥孔大端直径，22表示21.8mm 表示锥度，7表示7° 钎头大端直径，40表示40mm 类型代号，Y表示片状一字形
3 GB/T6480—2015
示例2:S48-32RmP
裤体类型代号，P表示普通型螺纹形式，Rm表示公制波形螺纹螺纹公称直径，32表示32mm 钎头大端直径，48表示48mm 类型代号，S表示片状十字形
示例3:ZA89-45TY
ZA 89.
裤体类型代号，Y表示裤体为易返型螺纹形式，T表示左旋梯形螺纹螺纹公称直径，45表示45mm 钎头大端直径，89表示89mm 类型代号，ZA表示柱齿凹面型
4.2 钎头连接尺寸参数 4.2.1 锥体连接钎头尺寸应符合图13、表2和表3的规定。
D
D
倒圆或例角
D
说明： D 钎头大端直径； D 钎头小端直径； d2 钎头锥孔小端直径；
锥度；
α ds 钎头锥孔大端直径； Li 钎头锥孔深度： d, 钎杆锥体小端直径。
图13锥体连接钎头
