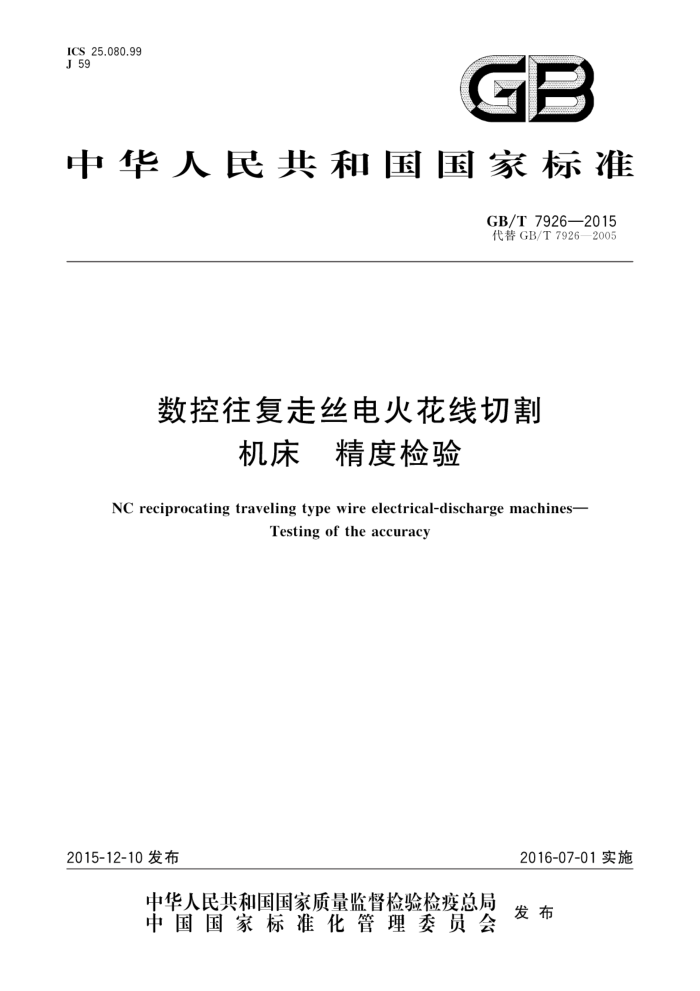

ICS 25.080.99 J 59
GB
中华人民共和国国家标准
GB/T7926—2015 代替GB/T7926—2005
数控往复走丝电火花线切割
机床 精度检验
NC reciprocating traveling type wire electrical-discharge machines-
Testing of the accuracy
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 7926—2015
目 次
前言范围 2规范性引用文件 3机床主要零部件和坐标轴的命名
..
3.1十字工作台型单立柱机床 3.2 双立柱机床 4使用要求
4.1 计量单位 4.2 参照GB/T17421.1—1998 4.3 检验次序 4.4 检验的实施 4.5 测量仪器 4.6 最小公差 4.7 定位精度检验并参照GB/T17421.2—2000 4.8 加工检验 5几何精度检验 5.1基本线性运动 5.2工作台或工件安装框架
.
5.3U轴和V轴的运动 5.4 贮丝筒
13
6定位精度检验
16 20 22
加工检验参考文献
. GB/T7926—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T7926一2005《电火花线切割机（往复走丝型）精度检验》。 本标准与GB/T7926一2005相比，主要变化如下：
标准的名称做了修改；在不降低技术要求的情况下，形式上不再采用国际标准；一机床主要零部件术语的外文对照删除了2005版的法文和德文，仅保留了英文（见第3章，
2005年版的第3章）：一图1图2重新绘制，表1表2做了调整（见第3章，2005年版的第3章）： -说明”更改为“使用要求”，内容有所变化（见第4章，2005年版的第4章）；一增加了检验项目“Z轴运动与a）X轴运动；b)Y轴运动之间垂直度的检查。”（见第5章中
G4) : 2005年版的G4拆分为G5.G6和G7三项（见第5章中G5、G6和G7，2005年版第5章中 G4) : 2005年版的G5更改为G8（见第5章，2005年版第5章）；删除了2005年版的G6（见2005年版第5章）； 2005年版的G7和G8分别更改为G9和G10（见第5章，2005年版第5章）； “贮丝筒轴线的径向跳动的检查”改为“贮丝筒轴向运动的全跳动a)水平面内；b)垂直面内。” （见第5章中G11，2005年版第5章中G9）；项目“正八棱柱加工工件尺寸偏差和表面粗糙度的检查a)纵剖面上的尺寸偏差；b)横剖面上的尺寸偏差；）表面粗糙度。*更改为“正八棱柱工件尺寸精度和表面粗糙度的检查a）纵、横剖面的名义尺寸极限偏差；b）纵、横剖面的尺寸差：c）表面粗糙度。”，技术要求做了修改（见第 7章中M1，2005年版第7章中M1）；项目“正八棱台加工工件大端尺寸偏差和锥度偏差的检查a）大端尺寸偏差；b)锥度偏差。”更改为*正八棱台工件天端尺寸差和锥度偏差的检查a）天端尺寸差：b）锥度偏差。，技术要求做了修改（见第7章中M2，2005年版第7章中M2）；删除了附录A和附录B（见2005年版附录A和附录B）。
本标准由中国机械工业联合会提出。 本标准由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本标准起草单位：苏州电加工机床研究所有限公司、苏州三光科技股份有限公司。 本标准主要起草人：叶军、于志三，邱毓秀王应、徐明、吕大为、高哗。 本标准所代替标准的历次版本发布情况为：
-GB/T7926—1987.GB/T 7926—2005。
I GB/T7926—2015
数控往复走丝电火花线切割
机床精度检验
1范围
本标准规定了一次切割成形的数控往复走丝电火花线切割机床的几何精度检验、数控轴定位精度和重复定位精度检验及加工检验，还规定了与上述检验相对应的分差值。
本标准也规定了机床主要零部件的名称，并参照GB/T19660一2005命名了坐标轴。 本标准适用于一次切割成形的数控往复走丝电火花线切割机床，包括十字工作台型单立柱机床和
双立柱机床（以下简称：机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3机床主要零部件和坐标轴的命名
3.1十字工作台型单立柱机床
见图1和表1。
-14
15
图1
1 GB/T 7926—2015
表1
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
中 文
英 文
床身滑板(Y"轴）工作台（X"轴）工件安装框架电极丝导向器工作液槽（罩）电极丝 U滑板(U轴) 上线架（Z轴） V滑板(V轴）立柱贮丝简贮丝简滑板下线架工件
bed saddle (Y'-axis) table (X'-axis) work holding frame wire guide work tank (cover) wire electrode U saddle (U-axis) upper wire guide frame (Z-axis) V saddle (V-axis) column wire winding drum saddle of wire winding drum lower wire guide frame workpiece
3.2 双立柱机床
见图2和表2。
-12
13
+2
16
人
17
16
图 2
2 GB/T 7926—2015
表2
序号 1 2 3 4 5 6
中 文
英 文
下滑板工作液槽下横梁丝筒电极丝 U滑板(U轴）上线架(Z轴）上滑板（Y轴）上横梁 V滑板(V轴）工件立柱工件安装框架上导轮座下导轮座工作台（X"轴）床身
lower saddle
work tank
lower beam
wire winding drum
wire electrode U saddle (U-axis)
1
upper wire guide frame (Z-axis) upper saddle (Y-axis)
8 9 10 11 12 13 14 15 16 17
upper beam V saddle (V-axis)
workpiece column work holding frame upper guide wheel stock lower guide wheel stock table (X'-axis)
bed
4使用要求
4.1 计量单位
在本标准中，所有线性尺寸、偏差及相应的允差均用毫米（mm）表示。 4.2 参照GB/T17421.1—1998
使用本标准，应参照GB/T17421.1一1998的规定，特别是机床检验前的安装和其他运动件的预热、计量方法的说明以及检验设备的推荐精度。
第5章～第7章所述的“检验方法中，若有关的检验符合GB/T17421.1一1998有关条文的规定则附有参照GB/T17421.1一1998中相关条文的清单 4.3检验次序
本标准给出的检验项目的顺序并不限定检验的实际次序。为了简化仪器或量具的安装，检验可按
3 GB/T7926—2015
任意次序进行。
4.4# 检验的实施
检验机床时，并不总是需要和可能对本标准所规定的全部项目进行检验。当检验项目用于验收目的时，应该在取得供应商（制造商）同意的情况下，由用户选择其关心的机床相关部件和性能指标的检验项目。在订购机床时，应明确指定这些检验项目。仅仅参照本标准来验收检验，但未说明如何实施检验以及在相应费用上未达成一致时，不能视为对任何缔约方有约束力。 4.5测量仪器
第5章一第7章所述的检验项目中，指定的测量仪器仅是范例，也可使用能测量同样参数和至少同样精度的其他仪器。指示器应有0.002mm或更高的分辨率。 4.6 最小公差
在确定实测长度与本标准中给出的长度不同时的允差时（见GB/T17421.1一1998中2.3.1.1），最小公差值应计到0.005mm。 4.7定位精度检验并参照GB/T17421.2—2000
检验项目P1P4仅适用于数控轴X、Y、U、V。 实施这些检验时，应参照GB/T17421.2一2000的规定，特别是在环境条件、机床预热、测量方法及
结果的计算和数据处理等方面。
当有其他数控轴时，应由供应商（制造商）与用户协商一致进行检验 4.8加工检验
.
若供应商（制造商）与用户协商一致，也可根据协议中的加工检验项目进行检验
5几何精度检验
5.1 基本线性运动
