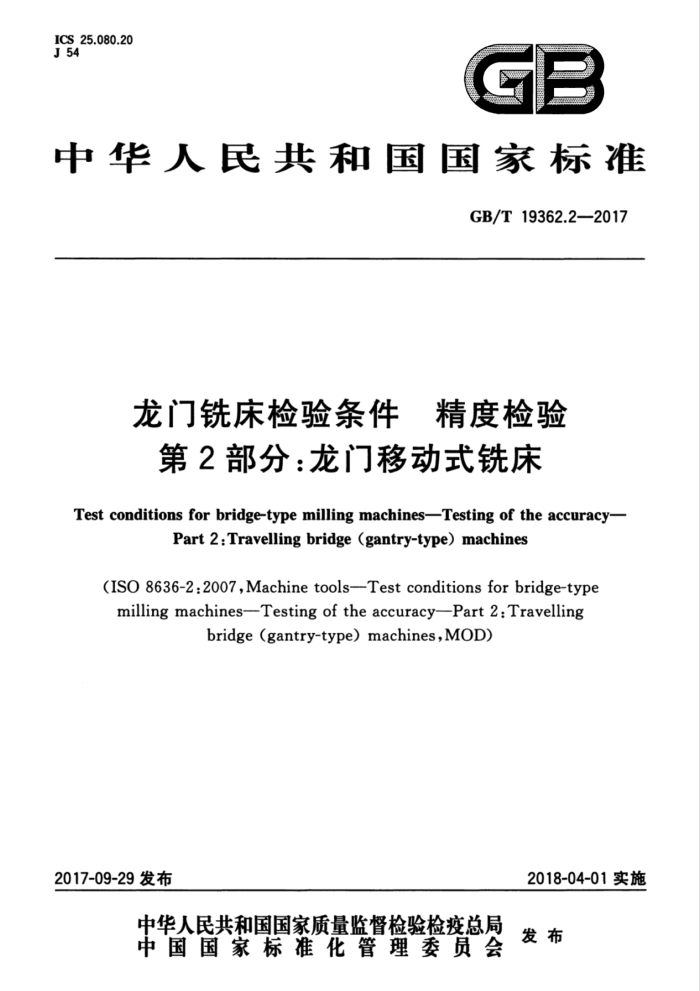

ICS,25.080.20 J54
中华人民共和国国家标准
GB/T19362.22017
龙门铣床检验条件 精度检验第2部分：龙门移动式铣床
Test conditions for bridge-type milling machines-Testing of the accuracy
Part 2:Travelling bridge (gantry-type) machines
(ISO 8636-2:2007,Machine tools-Test conditions for bridge-type milling machines--Testing of the accuracy--Part 2 : Travelling
bridge (gantry-type) machines,MOD)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T19362.2—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义 4龙门移动式铣床的型式和说明
1
4.1型式 4.2 主要部件的说明 5术语和轴线的命名 5.1术语 5.2轴线的命名：一般要求
6
6.1 计量单位 6.2 执行标准 6.3 温度条件 6.4 检验顺序 6.5 检验项目 6.6 检验工具 6.7 最小公差 6.8 工作精度检验 6.9 定位精度 7几何精度检验 7.1 运动轴线 7.2 工作台 7.3 主轴 7.4 摆角铣头 7.5 水平铣头（侧铣头） 8工作精度检验 8.1 平面铣削试件 8.2 侧面铣削试件 8.3 轮廊加工试件 9数控轴线的定位精度和重复定位精度检验 9.1 线性轴线 9.2 回转轴线附录A（资料性附录） 刀具主轴的旋转精度· 参考文献
17
20 21 24 24 25 26 28 28 34 35 37
I GB/T19362.2-2017
前言
GB/T19362《龙门铣床检验条件精度检验》分为以下两部分：
一第1部分：龙门固定式铣床：第2部分：龙门移动式铣床。
本部分为GB/T19362的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO8636-2：2007《机床龙门铣床检验条件精度检验第2部
分：龙门移动式铣床》
本部分与ISO8636-2：2007的技术性差异及其原因如下：
第6章标题简要说明”改为一般要求”，更改后符合国情并与现行同类龙门铣床标准统一：在精度检验表格中删除了“实测偏差”一栏，因为“实测偏差”通常在机床合格证或精度检验单中出现，没必要在标准中出现，更改后符合国情并与现行同类龙门铣床标准统一一将G5～G7检验方法中的对于大型机床”字样删除，因为在ISO8636-1：2000中将工作台面
宽度大于2000mm的机床就按大型机床检验，而龙门移动式铣床工作台面宽度一般都在 3000mm以上，因此都应该按大型机床进行检验
一将G15的检验项目回转铣头回转轴线对YZ平面的平行度”改为铣头绕回转轴线回转时其
回转平面对平面的平行度，原说法不合理：一对工作精度检验M2简图中的试件安装位置图进行了修改，原试件在工作台上的安装位置图不合理：
一在工作精度检验中增加了M3，即轮廓加工试件，因国际标准中规定了，数控轴线的定位精度
和重复定位精度”的检验，该精度直接影响机床的定位功能及轮廊加工功能，而国际标准的工作精度检验”中却缺乏相应的检验项目，所以增加M3的检验：将国际标准第10章改为本部分的附录A（资料性附录），因为国际标准第10章检验项目不成熟，没有规定检验指标，所以将第10章作为参考检验项目放在附录A中，更改后符合国情并与现行同类龙门铣床标准统一。
本部分与ISO8636-2：2007存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I）进行了标示。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会SAC/TC22）归口。 本部分起草单位：北京北一机床股份有限公司、四川长征机床集团有限公司。 本部分主要起草人：胡瑞球，刘麦，魏而魏，主晓意。
I GB/T19362.2-—2017
龙门铣床检验条件精度检验第2部分：龙门移动式铣床
1 范围
GB/T19362的本部分规定了一般用途和普通精度的龙门移动式铣床的几何精度，工作精度和轴线定位精度检验的要求和方法以及相应的公差。
本部分适用于立柱移动且工作台固定的龙门铣床。本部分不适用于单柱及立柱固定和工作台移动的龙门铣床。
适用于机床的精度检验。不适用于机床的运转检查（如振动、不正常的噪声、运动部件的爬行等），也不适用于机床的参数检查（如速度，进给量等）。这些检查应在精度检验前进行。
本部分给出了机床主要部件的术语，并按GB/T19660一2005命名了轴线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO230-1:1996)
ISO230-2：2006机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定（Test code for machine tools-Part 2 : Determination of accuracy and repeatability of positioning numerically controlled axes)
ISO230-7：2006机床检验通则第7部分：回转轴线的几何精度检验（Testcodeformachine tools-Part 7.Geometric accuracy of axes of rotation)
3术语和定义
下列术语和定义适用于本文件。
3.1
铣削工序milling operation 铣削是指用不同型式被称为“铣刀”的回转刀具切除材料的一种加工工序。 注：通常采用的铣削工序有平面铣削和端面铣削。刀具安装在主轴锥孔内或主轴前端面上。
3.2
镗削工序boringoperation 镗削是指将圆柱孔锥孔、盲孔或通孔的直径加工到所要求的尺寸的一种加工工序。
3.3
钻削（攻丝）工序drilling（tapping）operations 这些工序包括钻削和/或攻丝盲孔或通孔。
1 GB/T19362.22017
3.4
龙门移动式铣床travelling bridge （gantry-type)milling machine 龙门移动式铣床是指具有一个夹紧工件用的固定工作台，装有铣头的龙门架沿工作台两侧的两个
导轨纵向移动的铣床。
注1：两个导轨独立或不独立于工作台。 注2：龙门架由左立柱和右立柱以及顶部连接梁构成，整体龙门架沿床身导轨移动，支承着一个在垂直平面内能移
动或固定的横梁，在横梁上装有一个或多个垂直铣头或主轴轴线可倾斜的铣头。
4龙门移动式铣床的型式和说明
4.1型式
根据机床的结构特点，龙门移动式铣床可分为两种结构型式：一具有固定横粱的龙门移动式铣床；一具有移动横染的龙门移动式铣床（见图1）。
4.2主要部件的说明
机床的主要部件在图1中标出。 4.2.1床身和工作台
工作台（1）固定在两个床身导轨之间。工作台和床身导轨可以制成一体。另外也可通过地基或直接将几部分刚性连接起来。
注：工作台可由平板代替。
4.2.2立柱、顶梁和横梁
立柱（9）和（10）是带有垂直导轨的刚性件，可在床身上移动或刚性连接在立柱清滑座（7）和（8）上，立
柱滑座浩床身导轨水平移动。
项梁（11）是靠近立柱项端连接两个立柱的固定件。 横梁（14）是一个带有水平导轨且平行于工作台面的部件。具有固定横梁的机床，横梁与立柱固定
连接作为项梁使用。具有移动横梁的机床，横梁沿立柱导轨（12）和（13）垂向运动。
横梁导轨上装有一个或多个带有垂直主轴、水平主轴或倾斜主轴的铣头。 4.2.3铣头
铣头（16）和（20）分别安装在垂直铣头溜板（15）和水平滑鞍（21）上，沿横梁或立柱导轨移动。 与横案导轨直接接触的部分称为垂直铣头板（15。 安装在垂直铣头溜板上沿主轴轴线方向移动的铣头又可称为滑枕，主轴还可安装在铣头内的套筒
中，套筒沿主轴轴线方向移动。铣头的某些部件可以倾斜。 4.2.4切削运动
切削运动由主轴和传动机构提供。 4.2.5进给运动
下列进给运动可提供恒定或可变进给率：
龙门架的水平运动：
2
