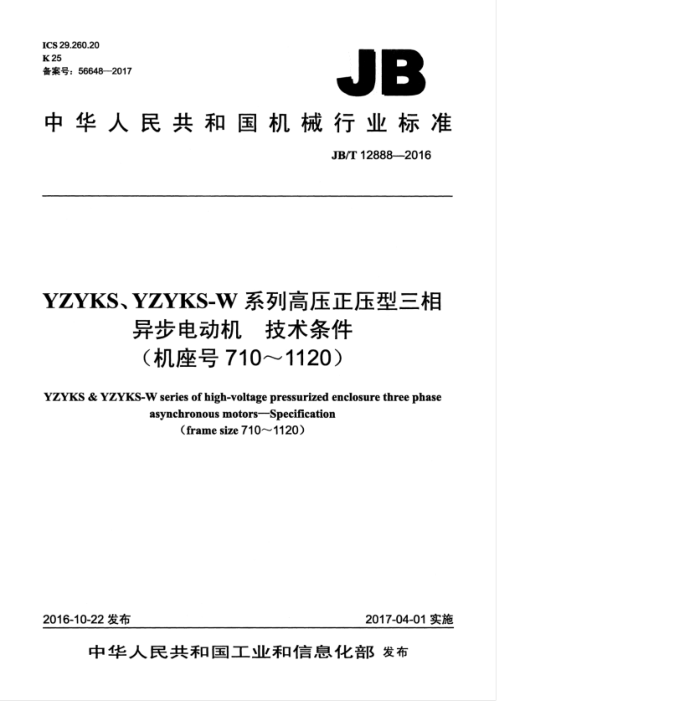

ICS 29.260.20 K25 备案号：56648—2017
JB
中华人民共和国机械行业标准
JB/T12888—2016
YZYKS、YZYKS-W系列高压正压型三相
异步电动机技术条件（机座号710～1120）
YZYKS & YZYKS-W series of high-voltage pressurized enclosure three phase
asynchronous motors-Specification
(framesize710~1120)
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
YZYKS、YZYKS-W系列高压正压型三相异步
电动机技术条件（机座号710～1120）
JB/T12888-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-1.25印张·40千字
2017年4月第1版第1次印刷
定价：21.00元
*
书号：15111·14176 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T128882016
目 次
前言范围
1 2 规范性引用文件
3 型式、基本参数与尺寸.
技术要求. 5 试验方法 6 检验规则. 6.1 防爆合格证. 6.2 检验。 6.3 检查试验. 6.4 型式试验. 6.5 防爆性能检验
4
13 14 14 14 14
15 15
标志、包装及保用期
7
图1 电动机安装尺寸示意图
表1机座号与转速及功率的对应关系（6kV或3kV）表2机座号与转速及功率的对应关系（10kV）表3安装和外形尺寸，表4效率的保证值（6kV或3kV）表5效率的保证值（10kV）表6功率因数的保证值（6kV或3KV）表7功率因数的保证值（10kV）表8堵转转矩对额定转矩之比的保证值表9堵转电流对额定电流之比的保证值表10 电气性能保证值的容差表11 外壳最高表面温度表12 位移、速度和加速度表示的振动强度限值（方均根值）表13 空载最大A计权声功率级LwA（dB）表14 试验项目表15 出线端标志
10 10 10 .10 11 12 14 ..16 JB/T128882016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：南阳防爆集团股份有限公司、南阳防爆电气研究所有限公司、佳木斯电机股份有
限公司、上海电气集团上海电机厂有限公司、国家防爆电气产品质量监督检验中心。
本标准主要起草人：乔建伟、王军、王殿友、袁登攀、陈瑞、徐长庚、栾华、曹旭、李阳。 本标准为首次发布。
I JB/T12888--2016
YZYKS、YZYKS-W系列高压正压型三相异步电动机技术条件
（机座号710～1120）
1范围
本标准规定了YZYKS、YZYKS-W系列高压正压型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法，检验规则标志，包装及保用期。
本标准适用于YZYKS、YZYKS-W系列高压正压型三相异步电动机（机座号710～1120）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB7552008旋转电机定额和性能 GB/T997一2008旋转电机结构型式：安装型式及接线盒位置的分类（IM代号） GB/T1032—2012 2三相异步电动机试验方法 GB/T1958-2004 4产品几何量技术规范（GPS） 形状和位置公差 检测规定 GB1971—2006旋转电机线端标志与旋转方向 GB/T1993—1993 3旋转电机冷却方法 GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.3—2010 爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.52004 爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号
1180~2360
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB100682008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T22715-2016旋转交流电机定子成型线圈耐冲击电压水平 JB/T2728.1—2008电机用气体冷却器第1部分：一般规定 JB/T4375电工产品户外户内腐蚀场所使用环境条件
3型式、基本参数与尺寸
3.1电动机型号由产品代号、规格代号和环境代号三部分依次排列组成。
1 JB/T12888—2016
示例： YZYKS 8002-4 W
环境代号，W表示户外规格代号，表示轴中心高为800mm、2号铁心、4极产品代号，Y表示三相异步电动机，ZY表示正压型，KS表示带空-水冷却器
3.2电动机应按GB3836.12010和GB3836.5—2004的规定制成正压型，其防爆标志为：
1区爆炸性气体环境：ExpxIT1Gb、ExpxIT2Gb、Expx IT3Gb、ExpxIT4Gb; 2区爆炸性气体环境：ExPzIT1Gc、ExpzIT2Gc、ExPzIT3Gc、ExpzIT4Gc。 注：配用其他防爆型式的接线盒和部件须符合相应防爆标准的规定，电动机的防爆标志按GB3836.1的规定，例如：
ExepxIT4Gb（接线盒为增安型）。
3.3 电动机的外壳防护等级为IP54IP55（见GB/T4942.1一2006） 3.4 电动机的冷却方法为IC81W，如需其他冷却方式可由用户与制造厂协议商订（见GB/T1993一1993）。 3.5电动机的结构及安装型式为IMB3（见GB/T997—2008）。 3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定电压为3kV、6kV、10kV，额定频率为50Hz。 3.8电动机应按下列额定功率制造：
630kw.710kw.800kw.900kw、1000kw.1120kw1250kw.1400kw.1600kw-1800kw 2000kW.2240kW、2500kW.2800kW.3150kW.3550kW.4000kw4500kW-5000kW 5600kw、6300kw.7100kw.8000kw、9000kw.10000kW11200kw.12500kW、14000kW. 16000kw.18000kw-20000kW、22400kw25000kw28000kw、31500k. 3.9电动机的机座号与转速及功率的对应关系应符合表1（6kV或3kV）和表2（10kV）的规定。
表1机座号与转速及功率的对应关系（6kV或3kV）
同步转速 r/min 600
机座号
3 000 1 500 1000 750
500
429
375
333
300
功率 kw
4500 4500 3150 2500 2240 1 600 1250 1000 800 5 000 5000 3550 2800 2500 1800 1400 1120 900 900 5 600 5600 4000 3150 2800 2 000 1600 1 250 1000 1 000 6300 6300 4500 3550 3150 2240 1800 1400 1120 1120 7100 7100 5 000 4000 3 550 2.500 2.000 1600 1250 1250 8000 8000 5 600 4500 4000 2800 2240 1800 1400
800
710
3150 2.500 2.000 1600
6300 5000
9000 9000 7100 5600 4500 3550 2800 2240 1800 1400 10000 10000 8 000 6300 5 000 4000 3 150 2.500 2000 1600 11200 11 200 9.000 7100 5 600 4500 3 550 2800 2240 1800 12.400 12 500 10000 8000 6300 5 000 4000 3 150 2500 2.000 14000 14000 11200 9000 7100 5600 4500 3 550 2800 2 240 16000 16000 12 500 10000 8 000 6300 5000 4.000 3 150 2 500
800
900
2 JB/T12888—2016
表1# 机座号与转速及功率的对应关系（6kV或3kV）（续）
同步转速 r/min 600
机座号 3000 1500 1000 750
429 375
333 300
500
功率 kw
18000 18000 14000 11 200 9.000 7100 5 600 4500 3550 2.800
1000 20 000 20000 16000 12 500 10000 8000 6300 5000 4000 3 150
22.400 22.400 18000 14 000 11200 9000 7100 5 600 4500 3 550
25 000 20000 16 000 12.500 10000 8000 6.300 5000 4000 28 000 22400 18000 14000 11 200 9 000 7100 5 600 4500 31500 25000 20000 16000 12 500 10000 8000 6300 5 000
1120
表2 机座号与转速及功率的对应关系（10kV）
同步转速 r/min 600
3000 1500 1000 750
机座号
500
429
375
333
300
功率 kw
3 550 3550 2.800 2000 1800 1250 1000 800 630 630 4000 4 000 3 150 2.240 2 000 1400 1120 900 710 710 4 500 4500 3 550 2 500 2 240 1600 1 250 1000 800 800 5 000 5 000 4000 2 800 2 500 1800 1400 1120 900 900 5 600 5 600 4500 3150 2.800 2000 1600 1250 1 000 1000 6300 6300 5 000 3 550 3 150 2 240 1800 1 400 1120
710
4000
2.500 2 000 1 600 1 250
7100 7100 5 600 4500 3 550 2800 2240 1800 1400 1120 8000 8 000 6 300 5 000 4 000 3150 2 .500 2.000 1 600 1250 9000 9.000 7100 5600 4500 3 550 2.800 2. 240 1800 1400 10 000 10000 8 000 6300 5 000 4000 3150 2.500 2.000 1 600 11 200 11200 9000 7100 5 600 4500 3 550 2.800 2 240 1800 12500 12 500 10000 8000 6300 5 000 4000 3 150 2 500 2000 14000 14000 11200 9000 7100 5 600 4500 3 550 2 800 2 240
800
900
1000 16000 16000 12.500 10000 8000 6300 5 000 4000 3 150 2.500
18000 18000 14000 11 200 9.000 7100 5 600 4 500 3 550 2.800
20 000 16 000 12.500 10000 8 000 6300 5 000 4000 3150 22.400 18000 14 000 11200 9000 7100 5 600 4500 3550 25 000 20000 16000 12 500 10000 8 000 6 300 5 000 4000
1120
3.10 电动机的安装尺寸及公差应符合表3的规定， 外形尺寸参考表3的规定。 尺寸符号如图1所示。
3 中
JB/T128882016
AD
0
O
产
1
H
图1 电动机安装尺寸示意图
表3 安装和外形尺寸安装尺寸
单位为毫米
外形尺寸
c
D
E
F
G
B
H
A
机座号
基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 K AD HD 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
心
710 1400 800 1 600 900 1800 1000 2.000
1800 2.000 2240 2.500
45 0 185 50 +0.062 203
710 800 900
200 220 250 280
1400 2.520 3120 1430 2 550 3 300 1650 2 770 3 400
+0.046 350 ±0.70 +0.017
±2.8
±2.8 530
56
230
56
410
0
0
600 ±4.2
+0.052 +0.020 +0.057 +0.021
63 0 260 0.3 1000 -1.5 66 1750 3100 3 630
±0.77
±3.5
±3.5
+0.074
470
1120 2240
2.800
1120
74 1850 3300 3 9.50
630
320
70
298
