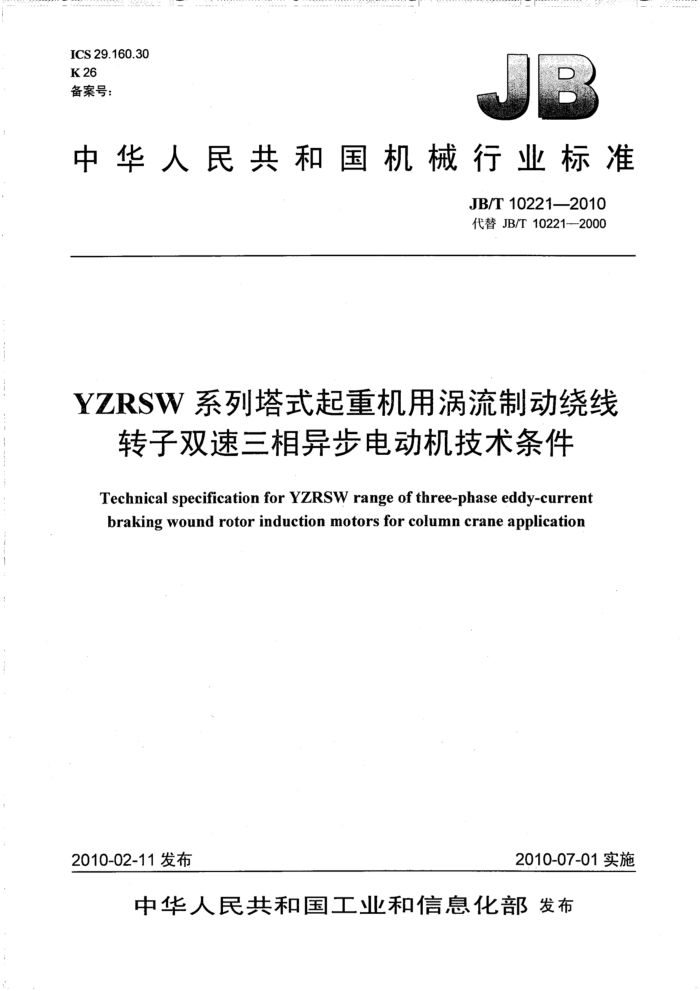

ICS29.160.30 K 26 备案号：
中华人民共和国机械行业标准
JB/T 10221—2010 代替JB/T10221-2000
YZRSW系列塔式起重机用涡流制动绕线
转子双速三相异步电动机技术条件
Technical specification for YzRSW range of three-phase eddy-current braking wound rotor induction motors for column crane application
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T10221—-2010
目 次
前言
范围规范性引用文件术语和定义型式、基本参数与尺寸 5 技术要求，
2
4
检验规则与试验方法，标志、包装及保用期。
8
5 A
附录A（规范性附录）YZRSW系列塔式起重机用涡流制动绕线转子双速三相异步电动机热试验方法附录B（规范性附录）涡流制动器额定制动力矩及机械特性曲线的测试方法 B.1测试线路. B.2 测试原理及制动力矩计算公式 B.3 测试方法 B.4 机械特性曲线的测取
.11 12 12 12 12
+ JB/T10221--2010
前, 言
本标准代替JB/T10221一2000《YZRSW系列塔式起重机用涡流制动绕线转子双速三相异步电动机技术条件》。
本标准与JB/T10221--2000相比，主要变化如下：
规范性引用文件中引用当前最新版本，并补充了五项国家标准，即：GB/T757一1993《旋转电机圆锥形轴伸》；GB/T10069.1一2006《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》；.GB/T13306—1991《标牌》：GB20237—2006《起重冶金和屏蔽电机安全要求》；GB/T21975一2008《起重及冶治金用三相异步电动机可靠性试验方法》。 第4章：增加了机座号200L-4/8，15/15kW，与之相关的表1、表2、表3表5、表8及表9 均增加了相应的内容；按最新版本标准的规定，部分条款做了相应的变动。 第6章：6.3完善了机械检查项目的规定。
本标准的附录A和附录B均为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：佳木斯防爆电机研究所、江西特种电机股份有限公司、中国长江航运集团电机广
潍坊市电机一厂有限公司。
本标准主要起草人：苗峰、吴冬英、唐庆华、任爱冬。 本标准所代替标准的历次版本发布情况为：
JB/T10221--2000 JB/T10221—2010
YZRSW系列塔式起重机用涡流制动绕线转子
双速三相异步电动机技术条件
1范围
本标准规定了YZRSW系列塔式起重机用涡流制动绕线转子双速三相异步电动机的术语和定义、型式、基本参数与尺寸、技术要求、检验规则与试验方法以及标志、包装及保用期的要求。
本标准适用于各种建筑机械起重用涡流制动绕线转子双速三相异步电动机（以下简称电动机）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191-—2008包装储运图示标志（ISO780：1997，MOD） GB755-—2008旋转电机·定额和性能（IEC60034-1：2004，IDT） GB/T757--1993旋转电机圆锥形轴伸 GB/T997--2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC60034-7：
2001,IDT)
GB/T 1032—2005 三相异步电动机试验方法 GB/T1096-2003 普通型，平键 GB/T 1993--1993 3旋转电机冷却方法 GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080
(idt IEC 60072-1: 1991)
GB/T4942.1--2006旋转电机整体结构的防护等级（IP代码）分级（IEC60034-5：2000IDT） GB10068一2008轴中心高为56mm.及以上电机的机械振动振动的测量、评定及限值（IEC
60034-14:2007,IDT)
GB/T10069.1—2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法（ISO 1680:1999 MOD)
GB10069.32008 旋转电机噪声测定方法及限值第3部分：噪声限值（IEC60034-9：2007，IDT） GB/T12351—2008. .热带型旋转电机环境技术要求 GB/T 12665—2008 电机在一般环境条件下使用的湿热试验要求 GB/T13306-—1991标牌 GB20237—2006 起重冶金和屏蔽电机安全要求 GB/T21975—2008起重及冶金用三相异步电动机可靠性试验方法 GB/T 22719.1--2008 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2-2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3术语和定义
下列术语和定义适用于本标准。
3.1 JB/T10221-2010
额定制动力矩ratedbreakingtorque 涡流制动器在100r/min励磁绕组热稳定时的制动力矩。
3.2
限定制动力矩limitedbreakingtorque 涡流制动器在950r/min～1000r/min励磁绕组热稳定时的制动力矩。
3.3
额定励磁电流·rated excitingcurrent 能满足额定制动力矩及限定制动力矩的励磁电流。
4型式、基本参数与尺寸 4.1电动机外壳防护等级为IP44，接线盒防护等级为IP54；涡流制动器外壳防护等级为IP00（按GB/T 4942.1—2006的规定）。 4.2电动机冷却方式为IC411（按GB/T1993一1993的规定）。 4.3·电动机的工作制为（高速/低速）：S340%/S340%；涡流制动器工作制为S315%（按GB755一2008 的规定）。（即工作制为S3，基准负载持续率分别为40%和15%，每个工作周期为10min）。电动机按基准工作制出厂，也可根据订货合同特指的工作制及功率出厂。 4.4电动机的结构及安装型式为IM1001、IM1003（按GB/T997-2008的规定）。 4.5电动机的额定频率为50Hz，额定电压为380V。定子绕组有六个出线端，转子绕组的出线端数为:
a）采用单集电环时有三个出线端，接线方式按图1的规定； b）采用双集电环时有六个出线端，单绕组接线方式按图2的规定，双绕组接线方式按图3的规定。 注：也可采用能满足电动机性能要求的其他接线方式。
4极
8极
定子 0lU 01V oIw
0lU 2U
0 1v 2v
01W 2W
9 2U 9 2V 92W
OM
9K
OL
转子 OK
o L
M
图 1
4极
8极 2V
2U
2W
定子 01U olv oIw
9iu 9 1V 9.1W
9 2U 9 2v 92W
2L
2M
2K
转子 o1k OIL 01M
D
9 2K 2L 92M R
91K 0 IL: QIM R
R
R
R
图 2 JB/T10221—2010
0
3 4
S
9SI OSt COLZ 059 50 0821 06E Sto S6tp H 0 3 S09 VH 2 3
LLILLI
0599 O OIS OS 085 9W@sp 0@0z
D
46
00
OE sot 4 SES AE SOt 4 SIS 5
L
福 0. 座崋 FM
2
9
00 0 七寶 80 - 0 0 美 020
.1
2 表
t'1z 0 0 L'IE 平 91 2
ero0 500- 平霜 十V 00 1O0
8B
雪
4
LOOL
0
050F 0 OLI E X8 E95W . 5oo
D
图
女
D
6
￥ 09 6 $800s SOE E 0 B 61
2
3 LE 4
4
平道 EEI 0 891 061 乙/ 6ST 841 0
8
8715 WOS S082 W08
81E 95 10
表
机座号 00 JB/T10221—2010
4.10.2电动机轴伸键的尺寸及公差应符合表3的规定（按GB/T1096-—2003的规定）
表3
单位：mm
键高GD 10 ~0.0 .11.0.10
键宽F 16 0.043 18 -0.043 20 -0.02
轴伸直径D
60 65 70 85
12 0.110
4.10.3电动机轴伸长度一半处的径向圆跳动公差应不大于表4的规定。
表4
单位：..mm
轴伸直径 D >50～80 >80～120
径向圆跳动公差
0.06 0.07
4.10.4电动机轴线对底脚支承平面的平行度公差应不大于表5的规定。
表5
单位：mm
轴中心高H 200~250
平行度公差
0.5 1.2
280
4.10.5电动机底脚支承平面的平面度公差应不大于0.25mm 4.10.6 电动机轴伸键槽的对称度公差应不大于表6.的规定。
表 6
单位：mm
对称度公差 0.04 0.05
键槽宽度F
16 18 20
5＇技术要求 5.1·电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 5.2电动机在下列条件下使用时应能额定运行。 5.2.1海拔不超过1000-m，如果电动机指定在海拔超过1000m使用时，应按GB755—-2008的规定处理。 5.2.2最高环境空气温度不超过40℃。如果电动机指定在环境空气温度高于或低于上述规定使用时应按GB755-2008的规定处理。 5.2.3最低环境空气温度为-15℃。 5.2.4按不同工作制的规定，频繁地起动、制动（电气的或机械的）及逆转。 5.2.5经常地机械振动及冲击。 5.3电动机运行期间电源电压和频率与额定值的偏差应符合GB755—2008的规定。 5.4 电动机以变极调速。 5.5电动机起动时，转子必须串入附加电阻或电抗，以限制起动电流的平均值不超过各工作制的额定
5
