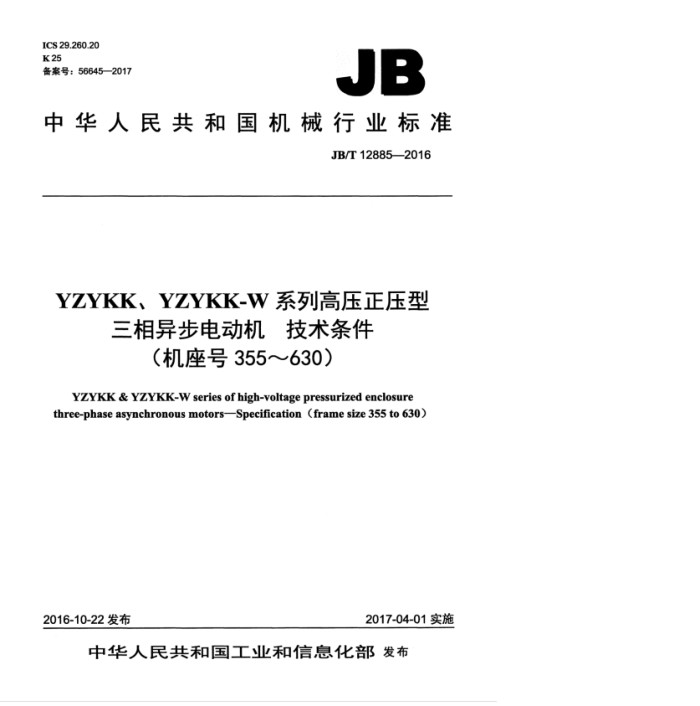

JB/T12885—2016
YZYKK、YZYKK-W系列高压正压型
三相异步电动机技术条件
（机座号355～630）
YZYKK & YZYKK-W series of high-voltage pressurized enclosure three-phase asynchronous motors—Specification (frame size 355 to 630)
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12885—2016
目 次
前言 1范围. 2 规范性引用文件 3 型式、基本参数与尺寸. 4. 技术要求 5 试验方法 6 检验规则.
10 16 7 18
标志、包装及保用期。
7
图1尺寸示意图（6kV或3kV）图2.尺寸示意图（10kV）
表1 机座号与转速及功率的对应关系（6kV或3kV）表2机座号与转速及功率的对应关系（10kV）表3电动机安装尺寸及公差（6kV或3kV）表4电动机安装尺寸及公差（10kV）表5轴伸键的尺寸及公差表6 径向圆跳动公差表7 平行度公差表8 平面度公差. 表9 键槽的对称度公差表10 效率和功率因数的保证值（6kV或3kV）表11 效率和功率因数的保证值（10kV）表12 堵转转矩保证值。 表13 堵转电流倍数保证值表14 电气性能保证值的容差表15 最高表面温度表16 试验项目表17 出线端标志
10 10 11 12 13 13 13 17 19
- JB/T12885—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：佳木斯电机股份有限公司、南阳防爆集团股份有限公司、上海电气集团上海电机
厂有限公司、南阳防爆电气研究所有限公司、国家防爆电气产品质量监督检验中心。
本标准主要起草人：常颜芹、王军、乔建伟、袁登攀、曹旭、谢晓川、姜海艳、张运生、陈瑞。 本标准为首次发布。
I JB/T128852016
YZYKK、YZYKK-W系列高压正压型三相异步
电动机技术条件（机座号355～630）
1范围
本标准规定了YZYKK、YZYKK-W系列高压正压型三相异步电动机（机座号355～630）的型式基本参数与尺寸、技术要求、试验方法、检验规则以及标志、包装及保用期。
本标准适用于YZYKK、YZYKK-W系列高压正压型三相异步电动机（机座号355~630）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒的分类（IM代号） GB/T1032 三相异步电动机试验方法 GB/T1096 普通键平键 GB/T1958 产品几何量技术规范（GPS） 形状和位置公差检测规定 GB1971 旋转电机线端标志与旋转方向 GB/T1993 旋转电机冷却方法 GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.3-2010 爆炸性环境第3部分：由增安型“e保护的设备 GB3836.5一2004爆炸性气体环境用电气设备第5部分：正压外壳型“p* GB/T4772.2旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～2360 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T22715旋转交流电机定子成型线圈耐冲击电压水平 JB/T4375电工产品户外户内腐蚀场所使用环境条件
3型式，基本参数与尺寸
3.1电动机型号
电动机型号由产品代号、规格代号、特殊环境代号三部分依次排列组成。
1 JB/T12885-2016
示例： YZYKK560-4 W
特殊环境代号，W表示户外规格代号：表示中心高560mm4极产品代号，Y表示三相异步电动机，ZY表示正压外壳型：KK表示带空-空冷却器
3.2防爆标志
电动机应按GB3836.1一2010和GB3836.5—2004的规定制成正压型，其防爆标志为： —1区爆炸性气体环境：ExpxIT1Gb、ExpxIT2Gb、ExpxIIT3Gb、ExpxIT4Gb:
2区爆炸性气体环境：ExpzIT1GcExpzIT2Gc-ExpzIT3Gc、ExPzIT4Gc; 配用其他防爆型式的接线盒和部件须符合相应防爆标准的规定，电动机的防爆标志按 GB3836.1一2010的规定，例如：ExepxIT4Gb（接线盒为增安型）。
3.3正压外壳保护形式
正压外壳保护形式为泄漏补偿正压。 3.4外壳防护等级
电动机的外壳防护等级为IP54、IP55（见GB/T4942.1）。 3.5冷却方式
电动机的冷却方式为IC611、IC616，如需其他冷却方式可由用户与制造厂协议（见GB/T1993） 3.6结构及安装型式
电动机的结构及安装型式为IMB3、IM1001，也可由用户与制造厂协议（见GB/T997）。 3.7定额
电动机的定额是以连续工作制（S1）为基准的连续定额。 3.8额定频率
电动机额定频率为50Hz，额定电压为3kV、6kV、10kV。 3.9额定功率
电动机应按下列额定功率制造： 185kw、200kW.220kW、250kW.280kW.315kW、355kW400kW、450kW、500kW
560kw-630kw、710kw、800kw900kw1000kW、1120kw、1250kw-1400kw、1600kw 1800kw-2000kW.2240kw.2500kw.2800kw、3150kW. 3.10机座号与转速及功率的对应关系（6kV或3kV）
电动机的机座号与转速及功率的对应关系应符合表1的规定（6kV或3kV）。 3.11机座号与转速及功率的对应关系（10kV）
电动机的机座号与转速及功率的对应关系应符合表2的规定（10kV）。
2 JB/T12885—2016
表1 机座号与转速及功率的对应关系（6kV或3kV）
同步转速 r/min
机座号
3 000
1 500
1 000
750
600
500
功率 kw
- - 220 250 280 315 355 400 450 500 560 - 630 710 800 900 - 1 000 1120 1 250 1 400 1 600 1800 2 000 一 2.240 2.500 2800 3 150
- - 185 200 220 250 - 280 315 355 400 - 450 500 560 630 - 710 800 900 1 000 1120 1 250 1400 - 1 600 1 800 2000 2 240
185 200 220 250 280 315 355 400 450 500 560 一 630 710 800 900 - 1 000 1120 1 250 1400 1 600 1800 2.000 - 2.240 2.500 2.800 3150
- - - 一 - 一 185 200 220 250 280 - 315 355 400 450 - 500 560 630 710 800 900 1000 1120 1250 1400 1600 1800
- - - 一 - - 一 - - 185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1 000 1120 1 250 1 400 1 600
- 一 - - - - 一一一 - - - 185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1 000 1120
355
400
450
.
500
560
630
3 JB/T12885—2016
表2机座号与转速及功率的对应关系（10kV）
同步转速 r/min
机座号
600
500
3000
1 500
1000
750
功率 kw
220 250 280 315 355 400 450 500 560 630 710 - 一 - 800 900 1 000 1120 一 1 250 1400 1 600 一 1 800 2 000 2 2.40 2 500
220 250 280 315 355 400 450 500 560 630 710 - 二 / 800 900 1 000 1120 一 1 250 1400 1 600 一 1800 2 000 2 240 2500
- 185 200 220 250 280 315 355 400 450 500 - 一 - 560 630 710 800 900 1 000 1120 1 250 - 1 400 1 600 1800 2 000
-
- - - 一一一 - - - - 一 220 250 280 315 355 400 450 500 560 630 710 800 900 1 000 1120 1 250
- - - 一 - - - - - 一一一 - 一 220 2.50 280 315 355 400 450 500 560 630 710 800 900
400
- - 一
220 250 280 315 - 一 355 400 450 500 560 630 710 800 900
450
500
560
1 000 1120 1 250 1400
630
3.12 2电动机尺寸及公差 3.12.1电动机的安装尺寸及公差应符合表3的规定， 外形尺寸参考表3的规定，尺寸符号如图1 (6kV或3kV）所示。 3.12.2电动机的安装尺寸及公差应符合表4的规定， 外形尺寸参考表4的规定，尺寸符号如图2 （10kV）所示。
