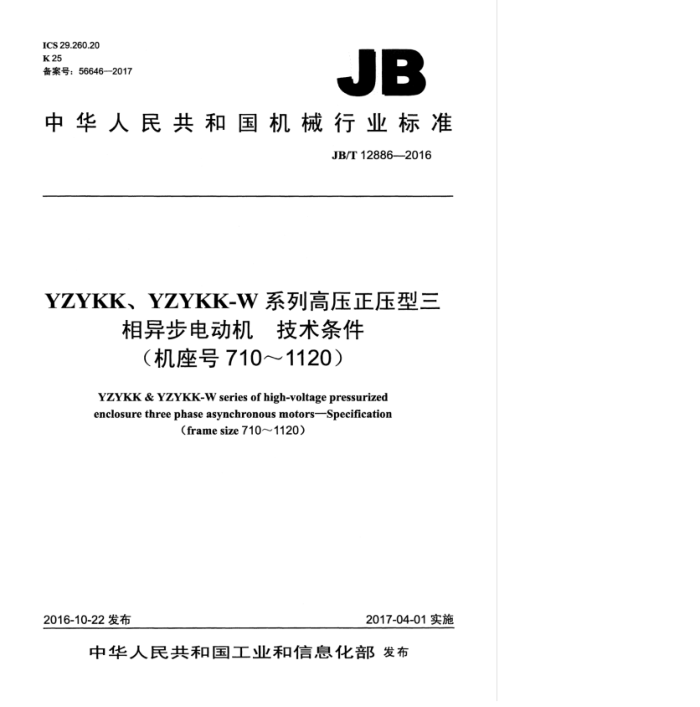

ICS29.260.20 K 25 备案号：56646—2017
JB
中华人民共和国机械行业标准
JB/T12886—2016
YZYKK、YZYKK-W系列高压正压型三
相异步电动机技术条件
（机座号710～1120）
YZYKK & YZYKK-W series of high-voltage pressurized enclosure three phase asynchronous motors-Specification
(framesize710~1120)
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中华 人民共 和 国
机械行业标准
YZYKK. YZYKK-W系列高压正压型三相异步
电动机 技术条件（机座号710～1120）
JB/T12886-2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1.25印张40千字
2017年4月第1版第1次印刷
定价：21.00元
*
书号：15111：14174 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12886-2016
目 次
前言
范围 2 规范性引用文件 3 型式、基本参数与尺寸
技术要求试验方法
X
13 14 14 14 14 15 15 .15
6 检验规则. 6.1 防爆合格证 6.2 检验.. 6.3 检查试验 6.4 型式试验. 6.5 防爆性能检验标志、包装及保用期
7
图1 电动机安装尺寸示意图
表1机座号与转速及功率的对应关系（6kV或3kV）表2机座号与转速及功率的对应关系（10kV）表3安装和外形尺寸表4效率的保证值（6kV或3kV）表5效率的保证值（10kV）表6功率因数的保证值（6kV或3kV）表7功率因数的保证值（10kV）表8堵转转矩对额定转矩之比的保证值表9堵转电流对额定电流之比的保证值表10 电气性能保证值的容差.. 表11 最高表面温度.. 表12 位移、速度和加速度表示的振动强度限值（方均根值）表13 空载最大A计权声功率级LwA（dB）表14 试验项目表15 出线端标志
-
*8 10 .10 10 ..10
11 12 14 16 JB/T12886—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：南阳防爆集团股份有限公司、佳木斯电机股份有限公司、南阳防爆电气研究所有
限公司、上海电气集团上海电机厂有限公司、国家防爆电气产品质量监督检验中心。
本标准主要起草人：吴宣东、王军、常颜芹、陈瑞、袁登攀、李岳、李洪森、姜海艳、曹旭。 本标准为首次发布。
II JB/T128862016
YZYKK、YZYKK-W系列高压正压型三相异步电动机
技术条件（机座号710～1120）
1范围
本标准规定了YZYKK、YZYKK-W系列高压正压型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则以及标志、包装及保用期。
本标准适用于YZYKK、YZYKK-W系列高压正压型三相异步电动机（机座号710～1120）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032一2012三相异步电动机试验方法 GB/T1958—2004 产品几何量技术规范（GPS） 形状和位置公差 检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993—1993 旋转电机冷却方法 GB3836.12010 爆炸性环境第1部分：设备通用要求 GB3836.3一2010爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.5一2004爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号
1180~2360
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T22715一2016旋转交流电机定子成型线圈耐冲击电压水平 JB/T4375电工产品户外户内腐蚀场所使用环境条件
3型式、基本参数与尺寸
3.1电动机型号由产品代号、规格代号和环境代号三部分依次排列组成。
示例：
YZYKK 800 2-4W 环境代号，W表示户外规格代号，表示轴中心高为800mm、2号铁心4极产品代号，Y表示三相异步电动机：ZY表示正压型：KK表示带空-空冷却器
1 JB/T12886—2016
电动机应按GB3836.1一2010和GB3836.5一2004的规定制成正压型，其防爆标志为：
3.2
1区爆炸性气体环境：ExpxIT1Gb、ExpxIT2GbExpxIIT3Gb、ExpxIT4Gb; 2区爆炸性气体环境：ExpzIIT1Gc-ExpzIT2Gc、ExpzIT3Gc、ExpzIT4Gc。
注：配用其他防爆型式的接线盒和部件须符合相应防爆标准的规定，电动机的防爆标志按GB3836.1的规定，例如：
ExepxIIT4Gb（接线盒为增安型）。
3.3电动机的外壳防护等级为IP54、IP55（见GB/T4942.1-2006）。 3.4电动机的冷却方法为IC611、IC616，如需其他冷却方式可由用户与制造厂协议商订（见GB/T1993- 1993)。 3.5电动机的结构及安装型式为IMB3。也可由用户与制造厂协议商订（见GB/T997—2008）。 3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7电动机的额定电压为3kV、6kV、10kV，额定频率为50Hz。 3.8电动机应按下列额定功率制造：
500kw.560kW、630kW.710kw.800kW900kW、1000kw、1120kw.1250kw-1400kW 1600kW、1800kW、2000kW、2240kw、2500kW2800kw、3150kW、3550kw、4000kW、 4500kw5000kw5600kw.6300kW、7100kw、8000kw.9000kW10000kw.11200kW 12400kW-14000kw、16000kW、18000kW-20000kw-22400kW25000kW。 3.9电动机的机座号与转速及功率的对应关系应符合表1（6kV或3kV）和表2（10kV）的规定。
表1 机座号与转速及功率的对应关系（6kV或3kV）
同步转速 r/min
机座号 3000 1 500 100G 750 600 500 429 375 333 300
功率 kw
3550 3 550 2500 2.000 1800 1 250 1 250 1000 800 630 4000 4000 2800 2240 2000 1400 1400 1120 900 710 4500 4500 3150 2.500 2.240 1 600 1 600 1250 1 000 800 5 000 5000 3 550 2.800 2 500 1800 1800 1400 1120 900 5 600 5600 4000 3 150 2800 2000 2000 1600 1250 1000 6300 6300 4500 3 550 3 150 2 240
710
5 000 4000
2 500
7100 7100 5 600 4500 3 550 2.800 2240 1800 1400 1120 8000 8000 6300 5000 4000 3150 2 500 2.000 1 600 1250 9000 9000 7100 5 600 4500 3 550 2800 2 240 1800 1400 10000 10000 8000 6300 5000 4000 3150 2.500 2000 1 600 11200 11 200 9000 7100 5600 4500 3 550 2.800 2240 1800 12400 12.500 10000 8000 6300 5000 4000 3150 2.500 2000 14000 14 000 11200 9.000 7100 5 600 4500 3 550 2800 2240
800
900
1000 16000 16 000 12500 10000 8000 6300 5000 4000 3 150 2.500
18000 18 000 14000 11 200 9000 7100 5600 4500 3 550 2800
2 JB/T12886—2016
表1 1机座号与转速及功率的对应关系（6kV或3kV）（续）
同步转速 r/min 600
机座号 3000 1500 1000 750
500
429
375 333 300
功率 kw
20000 16000 12400 22400 18000 14000 25 000 20000 16000
1120
表2 机座号与转速及功率的对应关系（10KV）
同步转速 r/min
机座号 3000 1500 1000 750 600 500 429 375 333 300
功率 kw
2800 2.800 2240 1600 1400 1000 1000 800 630 3150 3150 2.500 1800 1 600 1120 1120 900 710 560 3550 3 550 2800 2000 1800 1 250 1250 1000 800 630 4000 4000 3150 2.240 2000 1400 1400 1120 900 710 4500 4500 3 550 2.500 2240 1 600 1600 1250 1000 800 5000 5 000 4000 2.800 2500 1800
500
710
2000
3150
5 600 5 600 4500 3 550 2800 2.240 1800 1400 1120 900 6300 6300 5000 4000 3 150 2.500 2000 1600 1 250 1000 7100 7100 5600 4500 3550 2800 2 240 1800 1400 1120 8000 8000 6300 5000 4000 3150 2 500 2.000 1600 1 250 9000 9.000 7100 5 600 4500 3 550 2.800 2.240 1800 1400 10000 10 000 8000 6300 5 000 4000 3150 2.500 2000 1600 11200 11200 9000 7100 5 600 4500 3550 2.800 2240 1800 12500 12500 10000 8:000 6300 5 000 4000 3150 2500 2 000 14000 14000 11 200 9.000 7100 5 600 4500 3550 2.800 2.240
800
900
1000
16000 12.500 10000 18 000 14 000 11 200 20000 16000 12 500
1120
3.10 电动机的安装尺寸及公差应符合表3的规定，外形尺寸参考表3的规定。尺寸符号如图1所示
3 JB/T12886—2016
车
K
B 卫图1 电动机安装尺寸示意图
表3安装和外形尺寸安装尺寸
单位为毫米外形尺寸
H
B
C
D
E
F
G
A
机座号
基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 K AD HD 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
710 1 400 800 1 600 ±2.8 2.000 ±2.8 530 900 1800
1800
45 0 185 50 +0.062 203 56
200 220 250 280
1400 2540 3 600 1430 2950 4 065 1650 3095 4065 1750 3975 4450
710 800 900
56
+0.046 350 ±0.70 +0.017
2 240 2 500
410
230 260 0.3 1000 -1.5
0
0
+0.052 +0.020 +0.057 +0.021
66
600 ±4.2
1000 2000
63 0
±3.5
±3.5
±0.77
+0.074
470
70
74 1850 4200 4.890
1 120 2 240 注： 当采用IC616冷却方式时，外形尺寸按技术协议规定。
630
320
298
1000
2.800
