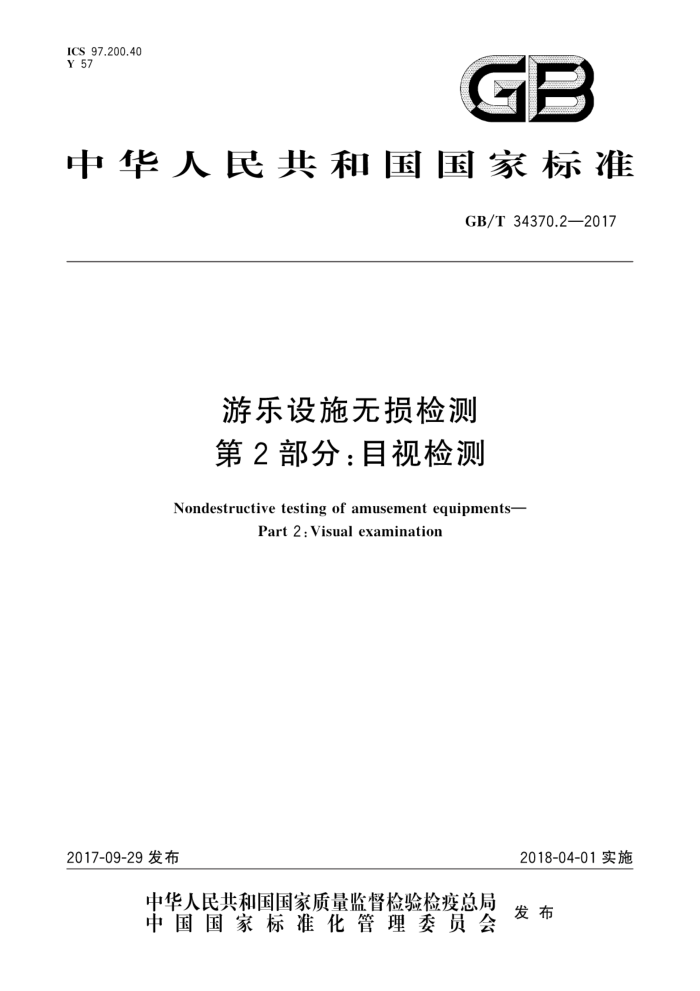

中华人民共和国国家标准
GB/T34370.22017
游乐设施无损检测第2部分：目视检测
Nondestructivetesting of amusement equipments
Part 2:Visual examination
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准游乐设施无损检测第2部分：目视检测 GB/T 34370.2—2017
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2017年9月第一版
*
书号：155066·1-55340
版权专有 侵权必究 GB/T34370.2—2017
前言
GB/T34370《游乐设施无损检测》分为以下6部分：
第1部分：总则；第2部分：目视检测；
一第3部分：磁粉检测；一第4部分：渗透检测；
第5部分：超声检测；
一
第6部分：射线检测。 本部分为GB/T34370的第2部分本部分按照GB/T1.1一2009给出的规则起草本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250)提出并归口。 本部分起草单位：中国特种设备检测研究院、江苏省特种设备安全监督检验研究院、上海希都游乐
设备制造厂、北京实宝来游乐设备有限公司、河南省特种设备安全检测研究院。
本部分主要起草人：沈功田、梁朝虎、李向东、张勇、周晓君、李勇、胡斌、吴占稳、高广兴、胡振龙、 刘爱国。
I GB/T34370.2—2017
游乐设施无损检测第2部分：目视检测
1范围
GB/T34370的本部分规定了游乐设施的目视检测方法。 本部分适用于生产和在用游乐设施的目视检测。 本部分不适用于磁粉、渗透等其他无损检测方法中的目视观察活动。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T 11533 标准对数视力表 GB/T 20306 游乐设施术语 GB/T 20737 无损检测 通用术语和定义 GB/T 20968 无损检测 目视检测辅助工具低倍放大镜的选用 GB/T 34370.1 游乐设施无损检测 第1部分：总则
：术语和定义
3
GB/T20306和GB/T20737界定的以及下列术语和定义适用于本文件。
3.1
目视检测 Jvisual examination 观察、分析和评价被检件状况的一种无损检测方法，它仅指用人的眼睛或借助于某种目视辅助器材
对被检件进行的检测。 3.2
直接目视检测 directvisual examination 不借助于目视辅助器材（照明光源、放大镜除外），用眼晴进行检测的一种目视检测技术。
3.3
间接目视检测 remotevisual examination 借助于反光镜、望远镜、内窥镜、光导纤维、照相机、视频系统、自动系统、机器人以及其他适合的目
视辅助器材，对难以进行直接目视检测的被检部位或区域进行检测的一种目视检测技术， 3.4
透光目视检测 translucentvisual examination 借助于人工照明，观察透光叠层材料厚度变化的一种目视检测技术。
3.5
辅助照明 auxiliary lighting 为了改善目视检测观察条件，用作目视检测辅助器材的人工照明光源
3.6
表面光 surfaceglare 干扰目视检测的人工照明光源的反射光。
1 GB/T34370.2—2017
3.7
透光叠层片 translucent laminate 校准透射光的一种玻璃增强材料粘结的叠层
4概述
目视检测是一种用人的眼晴或借助目视辅助器材观察、分析和评价被检件状态的一种无损检测方
法，主要用于观察各种材质零部件和焊缝等的腐蚀、开裂、破损、磨损、变形等宏观损伤，匹配异常，过热渗漏的痕迹，焊缝的宏观缺欠等。
目视检测技术包括直接目视检测、间接目视检测和透光目视检测。直接目视检测不依靠辅助工具（照明光源、放大镜除外）直接用肉眼进行观测；间接目视检测则可以借助反光镜、望远镜、内窥镜、光导纤维、照相机、视频系统、自动系统、机器人以及其他适合的目视辅助器材进行检测；透光目视检测可以对透明、半透明材料内部进行检测，
5安全要求
检测过程中的安全要求应至少包括： a）检测人员应遵守被检件现场的安全要求，根据检测地点的要求穿戴防护工作服和佩戴有关防
护设备； b)J 应注意避免各种安全隐患，例如碰伤、触电、跌落、挤压、剪切、缠绕、滑倒、溺水、烫伤等。 本章没有列出进行检测时所有的安全要求，使用本部分的用户应在检测前建立安全准则
6检测人员
从事游乐设施目视检测工作的人员，除应符合GB/T34370.1的有关规定外，目视检测人员未经矫正或经矫正视力应不低于5.0（小数记录为1.0），测试方法应符合GB/T11533的规定。检测人员应每 12个月进行一次视力检查。
如果检测需要对辨色力有特别要求，检测人员宜补充辨色力测试，以保证必要的辨色力。
7设备和器材
7.1 目视检测使用的设备和器材包括：直接目视检测、间接目视检测和透光目视检测使用的器材， 7.2直接目视检测器材主要有：照明光源和低倍放大镜 7.3[ 间接目视检测器材主要有：照明光源、反光镜、望远镜、内窥镜、光导纤维、照相机、视频系统、自动系统、机器人以及其他适合的目视辅助器材。 7.4 透光目视检测器材主要有：照明光源和放大镜 7.5 其他辅助设备：直尺、游标卡尺、白光照度计、焊缝检测尺、检测锤、塞尺等。 7.6目视检测器材应达到规定的性能要求和安全要求
8检测工艺规程
8.1i 通用检测工艺规程
从事游乐设施目视检测部门应按GB/T34370.1和本部分的要求编制通用检测工艺规程，其内容
2 GB/T34370.2—2017
至少应包括如下内容：
a) 文件编号； b) 适用范围； c) 执行标准编号、法规； d) 检测人员要求； e) 检测器材； f) 被检件状态； g) 照明要求； h) 检测时机； i) 检测程序（步骤)； j) 观察方法； k) 检测结果评价； 1) 检测记录、报告格式； m) 资料存档； n) 编制、审核和批准人员签字及日期，
8.2 检测工艺的验证
应采用验证试样来验证目视检测工艺规程。验证试样可采用一条宽度小于或等于0.8mm的细线或其他类似人工缺陷。验证试样应放在被检件表面或光照条件、表面结构、反差比和可接近性等方面与被检件相似的表面，且宜放在被检区域中最难以观察到的部位。
当检测技术、观察方法、被检件表面结构情况、被检件表面照明要求或验证试样等对检测灵敏度有严重影响的因素发生改变时，工艺规程应重新进行验证。 8.3 检测工艺卡
对于每类设备或工件的目视检测，应根据实际情况，按照GB/T34370.1、本部分和通用检测工艺规程制定目视检测工艺卡。工艺卡应至少包括以下内容：
a) 工艺卡编号； b) 检测执行的标准；
被检测工件的信息：名称、型号、编号、材质、规格尺寸、焊接型式等； d) 检测部位和可接近性； e) 被检件表面状态； f) 检测设备与器材； g) 照明条件； h) 检测时机； D 检测工艺的验证； ji) 检测程序（步骤）； k) 编制和审核人员签字及日期。
9检测
9.1 检测前的准备 9.1.1 资料审查
资料审查应包括下列内容：
3 GB/T 34370.2—2017
a) 被检设备制造文件资料：被检部件的峻工图（含焊缝布置图）、有关设计文件对无损检测的要
求、相关的无损检测报告等； b) 被检设备运行记录资料：开停机情况、使用环境、使用条件、载荷变化情况以及运行中出现的异
常情况等；检验资料：历次检验检测报告；
c）
d）其他资料：维护保养、修理和改造的文件资料等。 9.1.2现场勘察
对于在用游乐设施，在实施检测前，应对被检设备现场进行勘察，确定满足实施检测的辅助条件。 9.1.3检测工艺卡的编制
按8.3执行。 9.2 直接目视检测 9.2.1 检测距离与角度
直接目视检测时，应使眼晴能够与被检件表面达到最佳的距离和角度。眼睛与被检件表面的距离不超过600mm，且眼晴与被检件表面所成的夹角不小于30°。 9.2.2检测工具
直接目视检测可以采用反光镜改善观察的角度，并可以借助低倍放大镜来分辨细小缺欠，低倍放大
镜的选用按GB/T20968执行。 9.2.3照明条件
为达到最佳检测效果，照明条件应满足以下要求： a） 使照明光线方向相对于观察点达到最佳角度； b) 避免表面眩光； c) 优化光源的色温度； d) 使用与表面反射光相适应的照度级； e) 被检件表面至少要达到5001x的照度，对于必须仔细观察或发现异常情况并需要作进一步观
察和检测的区域则至少要达到10001x的照度。
9.2.4焊接接头的目视检测
对新制造的焊接接头应注意是否有漏焊、裂纹、烧穿、未焊透、密集气孔、陷、严重咬边、未焊满、夹
渣等外观缺欠。应特别注意异种材料焊接、特殊焊接工艺可能产生的缺欠。钢制熔化焊焊接接头中的典型目视缺欠参见附录A。附录B给出了典型目视缺欠图片
对在役的焊接接头应重点关注重要焊接接头，注意开裂（起弧处、交变载荷、应力集中）、腐蚀、锈蚀、
油漆剥落部位，尤其对于制造过程中存在的弧坑、气孔、成型不良的部位应重点观测
9.2.5零部件的目视检测
9.2.5.1螺栓
观察螺栓是否有弯曲变形、损伤、磨损、锈蚀，用10倍放大镜观察螺栓，特别是螺栓头、螺纹根部是否有裂纹。 4
