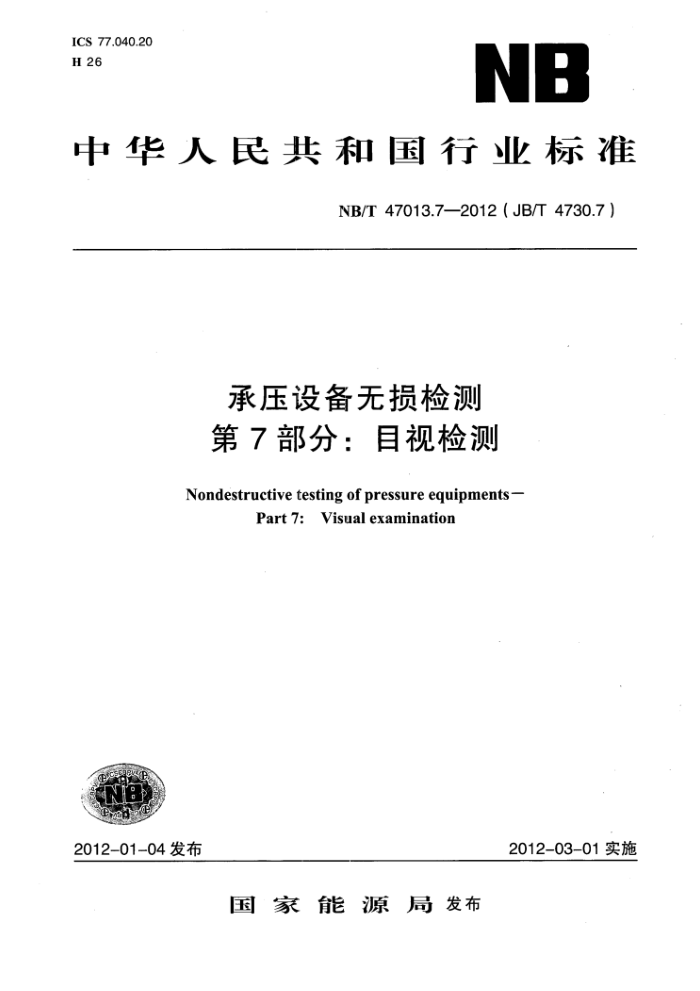

ICS 77.040.20 H 26
NB
中华人民共和国行业标准
NB/T 47013.7—2012(JB/T 4730.7)
承压设备无损检测第7部分：目视检测
Nondestructive testing of pressure equipments-
Part7:Visualexamination
2012-01-04发布
2012-03-01实施
国家能源局发布 国家能源局
公告
2012年第1号
按照《能源领域行业标准化管理办法》（试行）的规定，经审查，国家能源局批准《承压设备无损检测第7部分：目视检测》等 182项行业标准（见附件）：其中能源标准（NB）3项、电力标准（DL）81项和石油天然气标准（SY）98项，现予以发布。
附件：行业标准百录
二〇一二年一月四日 舞工樱 1002107 10-50-107 10-50-7102 日茶 10-10-710 10-10-2107 10-10-7107
海 “武兴您 （100%）《器 ) 002-810EIN8 （10）《 S6-9901ENIS 2 尔一# ZIOL'EIOL LEN (O) ZIOZS'EIOLL/EN (8'OELL/SF) ZIOT-S'SICL LEN (6O58)
“
《管
90
發
（警） 781~
中藍 NB/T 47013.7—2012 (JB/T 4730.7)
目 次
前言· 范围规范性用文件，
JLT
1
2 3 术语和定义
一般要求检测方法和技术结果评价记录和报告
4. 5 6
A NB/T 47013.7—2012(JB/T 4730,7)
前 富
本部分为NB/T47013《承压设备无损检测》的第7部分：目视检测。 本部分主要参照ASMIE《锅炉压力容器规范》（2001）第V卷第九章和EN13018：2001《无摄
检测日视检测总则》的有关要求。并结合国内的实际情况制定。
本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本部分起草单位：中国待种设备检测研究院、南京市锅炉压力容器检验研究院、合肥通用机械
研究院、上海材料研究所、中国石化工程建设公司、航天晨光股份公司、中石化南化公司化工机械厂、南京宝色股份公司、河北省锅炉压力容器监督检验院、江西省锅炉压力容器检验检测研究院。
本部分起草人：林树青、沈功田、景为科、梁华、孙福广、金宇飞、陈国柱、徐锋、王笑梅、 刘灿菜、周勤明、刘鸿彦、马慈字、汤志强、胡斌。
本部分由全国锅炉压力容器标准化技术套员会（SAC/TC262）负责解释。
T NB/T 47013.7—2012（JB/T 4730.7)
承压设备无损检测第7部分：目视检测
1范
NB/T47013的本部分规定了承压设备的目视检测方法。 本部分适用于在制和在用承压设备的目视检测。对于与承压设备有关的支承件和结构件等的目
视检测，也可参照本部分执行。
本部分不适用于其他无损检测方法中的目视观察活动。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB11533 GB/T20737 GB/T20968 JB/T4730.1
标准对数视力表无损检测通用术语和定义无损检测目视检测辅助工具低倍放大镜的选用承压设备无损检测第1部分：通用要求
3术语和定义
GB/T20737界定的以及下列术语和定义适用于本部分。
3. 1
目视检测visualexamination 观察、分析和评价被检件状况的一种无损检测方法。它仅指用人的眼睛或借助于某种目视辅助
器材对被检件进行的检测。 3.2
直接目视检测 direct wisual examination 不借助于目视辅助器材（照明光源、反光镜、放大镜除外），用眼晴进行检测的一种目视检测
技术。 3.3
间接目视检测 rermote visual examination 借助于反光镜、望远镜、内窥镜、光导纤维、照相机、视频系统、自动系统、机器人以及其他
适合的目视辅助器材，对难以进行直接目视检测的被检部位或区域进行检测的一种目视检测技术。 3.4
透光目视检测 translucent visual examination 借助于人工照明，观察透光叠层材料厚度变化的一种目视检测技术。
3. 5
辅助照明 auxiliary lighting 为了改善目视检测观察条件和识别，用作目视检测辅助器材的人工照明光源。 NB/T 47013.72012(JB/T 4730.7)
3.6
麦面脑光urfacegsre 于扰且视检测的人工照明光源的反射光。
3.7
透光叠层片trgnsice正t latnimtie 校准适射光的一种玻璃增强材料粘结的叠层。
一额要求 4.1凝述
2.
还应符合4.2~4.4的规定。
目规检测的一般要求除应符合JB门430.1的有
.*:
4.2检测人员
A
日视检测人员未经矫正或经矫正的近（距视跑积远（）祝力应不低于5.0（小数记录值为 1.0），测试方法应符合GB，红533的规定。检须人员应靠2个月检查一实视力，以保证正常的或正
i
雍的近距离分辨能力。
检测人员宜补充辨色力测试，以保证必
如果检测可能对辨色分有特别要求，要的辫色力。
Bo
C..
.
!
4.3工艺规程 4.3.1 应按IB/T4730.1的要求制定目视检测
"
有视检测士艺规程应室少包括如下内容：
S
a) 适用范围： b) 用法规、 标准： 3 c) 检测人员资格： d) 检测材；
u
2.
6.
g) 观寨方法： 2) 被检件、位置、 ·可接近性和凡何 g) 检测覆盖范压 h) 被检表面结构情况 i) 被检我面照明要求 j) 检测时机： k) 检测技术； 1) 检测结果的评定；）检测记录、报告和资料存档： m） 编制。审核和批准人员：
编制月期。
4.3.2应采用验证试样来验证目视检测工艺规程。验证试样可采用一条宽度小于或等于0.8mm的细线或其他类似人工缺陷。验证试祥应放在被检件表面或光照条件、表面结构、反差比和可接近性等方面与被检件相似的表面。且宜放在被检区域中最难以观案到的部位。 4.3.当检测技术、现察方祛、被检表面结构情况、被检表面照明要求或验证试样等对检测灵敏意有严重影响的因素发生改变时。工艺巍程应重新进行验证。 4.4设备和器材 4.4.1 目视检测使用的设备和器材包括：直接目视检测、间接目视检测和进光目视检测使用的器材。
2 NB/T47013.72012(J/Y4730.7)
4.4.2 直接目视检测器材主要有：照明光源、反光镜和低倍放大镜。 4.4.3 间接目视检测器材主要有：照明光源、反光镜、塑远镜、内题镜、光导纤维、照相机、视额系统、自动累统、机器人以及其他适合的日视辅助器材。 4.4.4 透光目视检测器材主要有：照明光源和放大镜。 4.4.5 自视验测树应达到规定的性能要求和安全要求。
5检测方法和技术 5.1 概述
日视检测技术有：直接目视检测 担检测和透光月视检测。通常，自视检测主要用于欢察材料、零件、部件、设备和焊 实等的表面状态、前合面的对准、变形或泄漏迹象等。此外，目视检测还可用于确定复合料 适萌的层庆板）表面下的 5.2直接目视规检测
4%
R
5.2.1直接目视检测时 虚使眼睛能够与被检件表面达到最的距离和角度。眼晴与被检件表面
其趣障马被检件表面所成的齐角不小于30%。
的距离不超过60cmm就 5.2.2直接日视检测可以来用反光镜改警观装 角系并可以借助低信放大镜来分辨细小换陷，低倍放大镜的选用接 /T2执行。
:
5.2.3直接目视检测的区 应有足够的煎明条， 被检件表面室少繁达割5001的照度，对于必须仔细观察或发现异带滑况 需要作进 现 新检测的区域则至少要达到10bo1x的照度。 5.2.4为达到最催检测减果 照明条件应满定
环婴求
.
a) 使照明光线 b) 避免表面咳 二
观察点达到最佳角度
3
推
）优化光源的色温质）使用与表面波影光相遗应的照魔级
5.3阅接目视检测 5.3.1 在不易无法 生直接视检测的被检部位和这城，可采用间换自视检测。 5.3.2 间接目视检测 采用疫水 化镜！ 望远镜、内窥镜、光导纤维照相机、视频系统、自动系统、机费人以及其他适合 的国视辑助器材进行检测
2 公时应验证问接目视检测系统
与管接自视检测拍当的分辨
5.3.3间接目视检测应至能否满足检测工作的要求。 5.4透光目视检测 5.4.1透光目视检测需要借助于人工照明其中包括一个能产生定向光照的光源，该光源应能提供足够的强度，照亮并均勾地透过被检部位和区城，使能检查半遵明层压板中任何的厚度变化。 5.4。2周边光线必须事先识别，来自被检表面的反射光或表面眩光，应小于所施加的避过被检部位和区域的透照光。 6结果评价 、.1所有的检测结果应按承压设备相关法规、标准和（或）合同要求进行评价。 6.2检测工艺规程规定了最低限度的检测要求，但并不限制在生产过程中可能进行的更高要求的检测。
2
