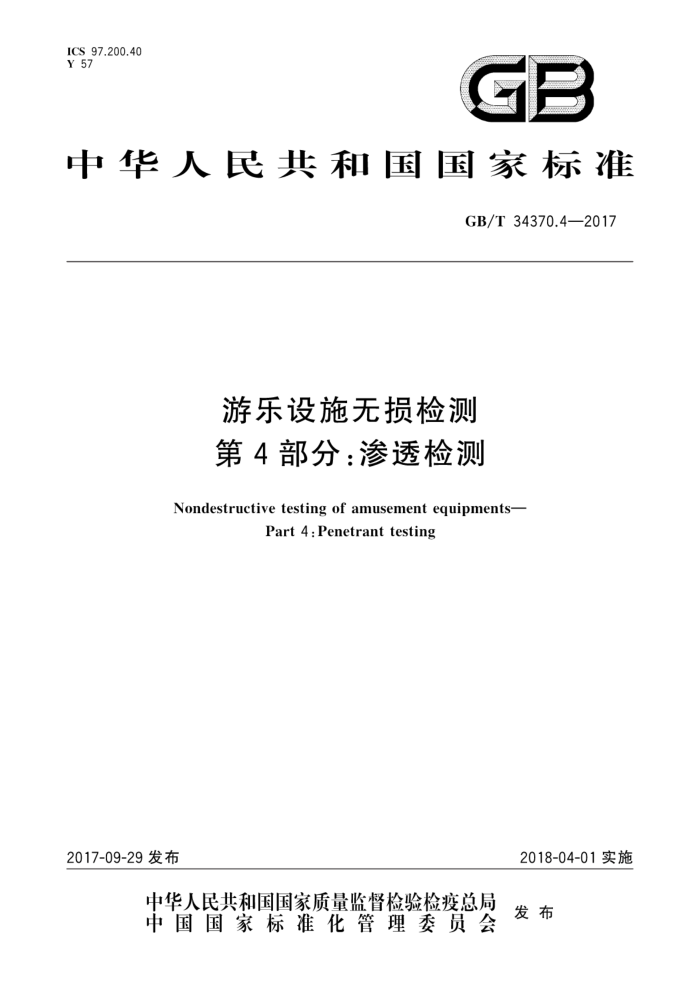

ICS 97.200.40 Y 57
GB
中华人民共和国国家标准
GB/T34370.42017
游乐设施无损检测第4部分：渗透检测
Nondestructivetesting of amusement equipments
Part 4 : Penetrant testing
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34370.4—2017
前言
GB/T34370《游乐设施无损检测》分为以下6部分：
第1部分：总则；第2部分：目视检测；
一第3部分：磁粉检测；一第4部分：渗透检测；
第5部分：超声检测；
一
第6部分：射线检测。 本部分为GB/T34370的第4部分本部分按照GB/T1.1一2009给出的规则起草本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250)提出并归口。 本部分起草单位：中国特种设备检测研究院、天津市特种设备监督检验技术研究院、济宁鲁科检测
器材有限公司、河南省特种设备安全检测研究院、北京实宝来游乐设备有限公司。
本部分主要起草人：吴占稳、沈功田、刘宏臣、苑一琳、张君娇、程俊、马军、叶超、呙娓饮、付检平、 尹献德、张庆柱。
I GB/T34370.4—2017
游乐设施无损检测第4部分：渗透检测
1范围
GB/T34370的本部分规定了游乐设施的渗透检测方法以及质量分级要求本部分适用于游乐设施非多孔性金属材料或非金属材料、零部件和焊接接头的表面开口缺陷的检测，
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 5097 无损检测渗透检测和磁粉检测 观察条件 GB/T 11533 标准对数视力表 GB/T 12604.3 无损检测术语 渗透检测 GB/T 20306 游乐设施术语 GB/T 20737 无损检测 」通用术语和定义 GB/T 34370.1 游乐设施无损检测 第1部分：总则 JB/T 6064 无损检测 渗透检测用试块 JB/T 7523 无损检测 渗透检测用材料
：术语和定义
3
GB/T12604.3、GB/T20306和GB/T20737界定的以及下列术语和定义适用于本文件
3.1
背景 background 渗透检测时，衬托渗透剂显示的工件表面，一般是覆盖显像剂的表面，也可以是自然表面。
3.2
相关显示 relevantindication 缺陷显示渗透检测时由缺陷产生的渗透剂显示。
3.3
非相关显示 non-relevant indication 由于加工工艺、零件结构、外形或机械损伤等所引起的渗透剂显示。
3.4
伪显示 falseindication 由于渗透剂污染等所引起的渗透剂显示。
3.5
解释 explanation 对观察到的渗透剂显示进行分析，以确定产生显示的原因及其分类的过程。
1 GB/T34370.4—2017
4方法概要
渗透检测，是一种以毛细现象为基础用于检测非多孔性金属和非金属试件表面开口缺陷的无损检测方法，其基本原理是利用液体的毛细管作用，将渗透液渗入固体材料表面开口缺陷处。再通过显像剂将渗入的渗透液析出到表面显示缺陷的存在。渗透检测示意图如图1所示。
图1渗透检测示意图
5安全要求
检测过程中的安全要求至少包括： a）检测人员应遵守被检件现场的安全要求，根据检测地点的要求穿戴防护工作服和佩戴有关防
护设备； b）应注意渗透检测剂具有易燃、易爆和对环境污染的特点，储存与检测时均应注意防火和通风； c)J 应注意避免各种安全隐患，例如碰伤、触电、跌落、挤压、剪切、缠绕、滑倒、溺水、烫伤等； d) 黑光灯的滤光板不得有裂纹，应避免黑光灯直接照射人的眼睛本章没有列出进行检测时所有的安全要求，使用本部分的用户应在检测前建立安全准则。
人员要求
6
从事游乐设施渗透检测工作的人员，除应符合GB/T34370.1的有关规定外，渗透检测人员未经矫正或经矫正视力应不低于5.0（小数记录为1.0），且不得有色盲，测试方法应符合GB/T11533的规定。 检测人员应每12个月进行一次视力检查。
7检测器材及附件
7.1渗透检测剂 7.1.1本部分采用的渗透检测剂应为成套罐装，包括渗透剂、清洗剂和显像剂。 7.1.2渗透检测剂应标明生产日期和有效期，要附带产品合格证和使用说明书， 7.1.3渗透检测剂应具有良好的检测性能，对工件无腐蚀，对人体基本无毒害作用。 7.1.4储存应符合生产厂家说明书的要求，喷罐表面不应有锈蚀，喷罐不应出现泄漏， 7.1.5荧光渗透剂的荧光效率不应低于75%，试验方法按JB/T7523中的有关规定执行。 7.1.6当使用的湿式显像剂出现混浊、变色或难以形成薄而均匀的显像层时，应予以报废。 7.1.7对于奥氏体不锈钢，一定量渗透检测剂蒸发后残渣中的氯、氟元素含量的重量比不应超过1%。 如有更高要求，可由供需双方另行商定。
2 GB/T34370.4—2017
单位为毫米
130
+
+
+
说明：
试块厚度3mm~4mm。
图3 3三点式B型试块
7.3.3 试块使用 7.3.3.1 铅合金试块主要用于以下两种情况：
a) 在正常使用情况下，检验渗透检测剂能否满足要求，以及比较两种渗透检测剂性能的优劣； b) 对用于非标准温度下的渗透检测方法做出鉴定。
7.3.3.2 镀铬试块主要用于检验渗透检测剂系统灵敏度及操作工艺正确性。 7.3.3.3 着色渗透检测用的标准试块不能用于荧光渗透检测，反之亦然 7.3.3.4 发现标准试块有阻塞或灵敏度有所下降时，必须及时修复或更换 7.3.3.5 标准试块使用后要用丙酮进行彻底清洗。清洗后，再将标准试块放人装有丙酮和无水酒精的混合液体（体积混合比为1：1)的密闭容器中保存，或用其他有效方法保存 7.4 校验 7.4.1 使用新的渗透检测剂、改变或替换渗透检测剂类型或操作规程时，实施检测前应用镀铬试块检验渗透检测剂系统灵敏度及操作工艺正确性 7.4.2每购买一批新的渗透检测剂应用镀铬试块检验渗透检测剂系统灵敏度及操作工艺正确性。检测前、检测过程或检测结束认为必要时应随时检验。 7.4.3黑光灯、黑光辐照度计、荧光亮度计和照度计等仪器应按相关规定进行定期校验。
8检测工艺规程
8.1 通用检测工艺规程
从事游乐设施渗透检测的单位应按GB/T34370.1和本部分的要求制定通用检测工艺规程，其内容至少应包括如下要素：
a) 文件编号； b) 适用范围； c) 执行标准、法规； d) 检测人员资格； e) 渗透检测剂牌号； f) 被检工件的表面状态； g) 检测时机； h) 渗透剂类型和显像方式； 4
