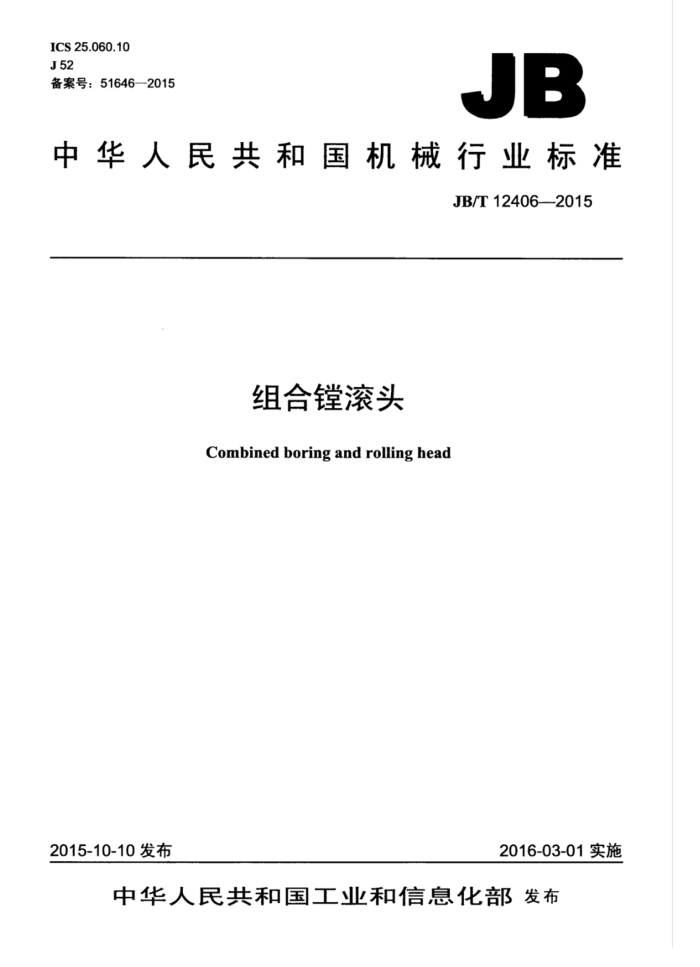

ICS25.060.10 J52 备案号：51646—2015
JB
中华人民共和国机械行业标准
JB/T12406--2015
组合镗滚头 Combined boring and rolling head
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准组合镗滚头 JB/T124062015
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2016年10月第1版第1次印刷
定价：12.00元
*
书号：15111-13270 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12406—2015
目 次
前言. 范围
II
1 2
规范性引用文件．结构型式 4型号编制方法.. 5技术要求.. 6检验规则.. 7 标志与包装
3
.*-*.3 JB/T12406—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：山东普利森集团有限公司、沈阳机床（集团）有限责任公司、国家机床质量监督
检验中心。
本标准主要起草人：周可、黄居河、赵力群、刘洁、王兴海、李祥文。 本标准为首次发布。
II JB/T12406—2015
组合镗滚头
1范围
本标准规定了组合镗滚头的结构型式、型号编制方法，技术要求、检验规则、标志与包装。 本标准适用于加工直径范围63mm～500mm的深孔钻床用组合镗滚头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T13384一2008机电产品包装通用技术条件 GB/T25376-2010金属切削机床机械加工件通用技术条件
3结构型式
组合镗滚头的结构型式如图1所示。
轴承
胶木
刀座调节装置
滚柱 滚道保持器
P
机夹刀座
图1
4 型号编制方法
组合镗滚头的型号由汉语拼音字母及阿拉伯数字组成，其表示方法如下： TDAD
重大改进顺序号主参数（镗滚头的直径）特性代号（例如：“TGG”为组合镗滚头）分类代号（镗头）
注1：“口”符号为大写汉语拼音字母；无内容时不表示，有内容时不带框；可用多位字母表示。 注2：“△”符号为阿拉伯数字。 JB/T12406—2015
5 技术要求
5.1 主要部件的材料及硬度要求见表1。
表1 热处理形式 表面粗糙度Ra m
材料
部件名称直径小于或等于250mm ZQSn6-6-3 时效处理
硬度
≤6.3 ≤6.3 ≤1.6 ≤0.2 ≤0.1
一
保持器
直径大于250mm 调节装置滚道滚柱
HT250 45 GCr15 GCr15
时效处理调质235 萍火淬火
220HBW~250HBW
62 HRC 62 HRC
5.2加工直径范围小于或等于250mm的组合镗滚头与钻、镗杆的连接方式为矩形螺纹连接，组合镗滚头的尺寸及公差见图2及表2。 5.3加工直径范围大于250mm的组合镗滚头与钻、镗杆的连接方式为法兰连接，组合镗滚头的尺寸及公差见图3及表2。 5.4组合镗滚头与钻、镗杆配用尺寸见表3。
$0.024
滚柱
滚道 保持器
轴承
胶木
刀座调节装置
A
N 产下
机夹刀座
田
Loo @F
LHO
中
中
同
区
L
回
0.024B
$0.024-B
图2 表2
单位为毫米
公 差测量范围 180.01310
检验项目
63~180
310.01~500
-0.04 d+0.23）±0.02 d+0.25)±0.02 d 0.7
0.02 (d+0.16) ±0.01
-0.03 (d+0.18)±0.01 Cd+0.20）±0.01 d 015
刀头所在圆周直径d 刀具滚柱所在圆周直径d 刀具滚柱所在圆周直径d2
Cd+0.18）±0.01
d t0.00
ds
2 JB/T12406-2015
道 保持器 轴承
胶木
滚柱
A 刀座调节装置
机夹刀座
母
車 @
LHO
C
Ra1.6
更
H
L
Z0.024
$0.02
图3 表 3
单位为毫米
滚柱
镗滚头直径d 配用钻、镗杆直径 63~64.99
Di 39.5 43.5 48.5 53 59 64 71 83 83 109 139 法兰连接
D 43 47 52 58 64 70 77 89 89 116 146 180
L 290 290 290 290 290 310 310 310 310 390 400 400 530
直径 14 14 14 14 14 14 14 14 14 18 18 18 30
数量 9 9 9 9 9 9 9 9 15 15 18 18 30
47 51 56 62 68 75 82 94 100 130 160 220
6569.99 70~74.99 7579.99 8089.99 90-99.99 100109.99 110119.99 120139.99 140179.99 180249.99 250~399.99 400~500
220(320)
180(280)
5.5 应选用合格的滚柱，不应因其影响组合滚头的使用性能 5.6 组合滚头刀体应进行发蓝处理，外观表面不应有明显的划伤痕迹及锈蚀。 5.7 机械加工件应符合GB/T25376一2010的规定。
6检验规则
6.1 组合镗滚头应按本标准的要求逐件进行检验。 6.2 组合镗滚头应经制造厂（商）检验部门检验合格，并附有产品合格证明文件后方可出厂。
7 标志与包装
7.1 组合滚头的标志与包装应符合GB/T13384--2008的规定。 7.2 组合镗滚头应按技术文件的规定打印规格标志，字迹应端正、清晰、耐久。
3 JB/T12406-2015
7.3组合镗滚头应在清洗干净并涂防锈剂后方可包装。 7.4包装箱（盒）表面标志：
a）产品名称； b）型式与规格； c）生产日期； d）制造厂（商）名称。
