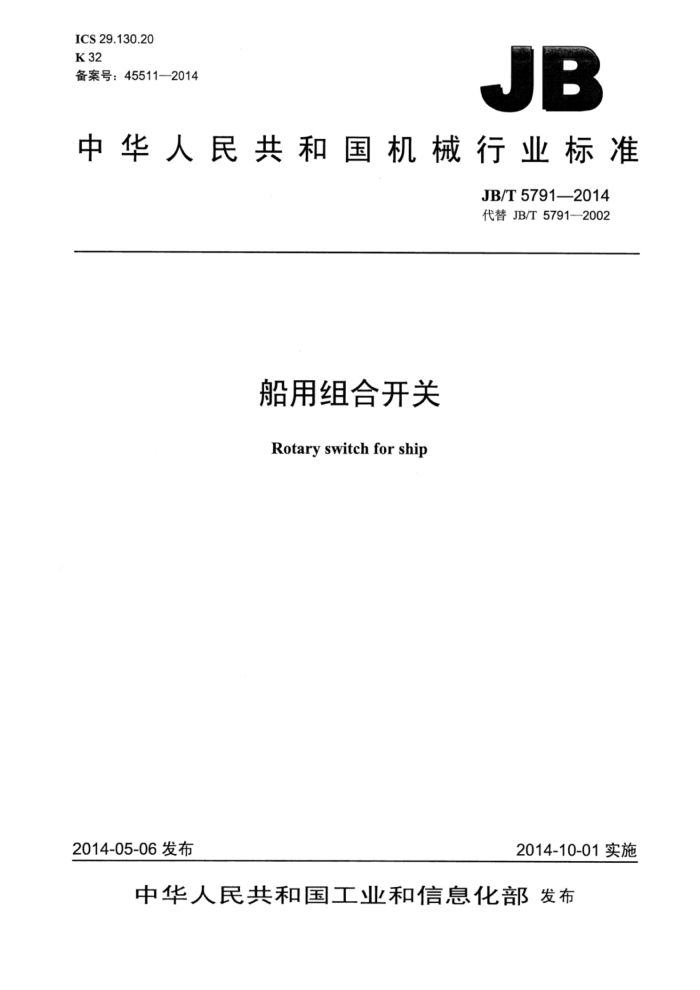

ICS29.130.20 K32 备案号：45511—2014
JB
中华人民共和国机械行业标准
JB/T5791—2014 代替JB/T5791—2002
船用组合开关
Rotary switch for ship
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T5791—2014
目 次
前言
I
范围 2规范性引用文件. 3术语和定义. 4 型号和分类.. 5标志. 6 正常工作条件和安装条件. 7 技术要求 8 试验方法..
1.
8 12 14 14
检验规则. 10 包装、运输和贮存 11 保用期
9
图1手柄操作力矩测量示意
表1 正常工作条件表2 额定工作电流表3 操作力矩，表4 电气间隙和爬电距离，表5 金属零部件外观.... 表6 螺纹型接线端子接线螺钉的拧紧力矩表7 振动试验参数. 表8 接线端子易近部件的温升极限表9 规定条件下的额定接通和分断能力试验电路参数表10 控制电动机时的额定接通和分断能力试验电路参数表11 操作性能试验电路参数. 表12 额定短时耐受电流试验值表13 额定短路接通能力试验值表14 热丝顶端的试验温度及试验时间表15 试验时接线端子导线截面积. 表16湿热试验参数表17 温升试验时的试验电流及连接导线截面积表18 试验项目
A
9
10
13 JB/T5791—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T5791—2002《船用组合开关》，与JB/T5791—2002相比主要技术变化如下：
-增加了派生系列代号：M防水式、H保护式； -根据GB/T3783一2008《船用低压电器基本要求》及产品的具体情况，修改了开关标志的内容： -根据GB/T3783一2008《船用低压电器基本要求》，修改了最高环境空气温度及最低环境空气温度；根据GB/T3783一2008《船用低压电器基本要求》，增加了如带有防护外壳的开关，则在带有外壳的情况下进行盐雾试验时，其试验周期按96h进行；修改了金属零部件外观；根据GB14048.3一2008《低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器》，修改了原表10，将表10拆分成表9和表10，原表10中使用类别为AC-3接通、 分断功率因数cos@0.65改为0.45，试验接通次数20、试验分断次数25改为操作循环次数50；修改了型式试验项目；增加了第11章保用期。
本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIIF/TC9）归口。 本标准起草单位：上海立新电器控制设备有限公司、中国船级社上海分社、上海电器科学研究所（集
团）有限公司。
本标准主要起草人：沈美玲、董燕平、孙戟、沈海鹰。 本标准所代替标准的历次版本发布情况为：
-JB/T5791—1991JB/T5791—2002。
II JB/T5791-2014
船用组合开关
1范围
本标准规定了HZ910系列船用组合开关的型号与分类、标志、正常工作条件和安装条件、技术要求、试验方法、检验规则及包装、运输和贮存及保用期。
本标准适用于额定电压交流380V（或440V）、50Hz（或60Hz）及以下或直流220V及以下电气线路中，供手动作不频繁接通或分断电路和换接电路的HZ910系列船用组合开关（以下简称开关） 25A及以下开关可控制小容量电动机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+
12h循环）
GB/T2423.162008 电工电子产品环境试验第2部分：试验方法试验J及导则：长毒 GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2900.18 8电工术语低压电器 GB/T3783-2008船用低压电器基本要求 GB/T4207一2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB4208—2008外壳防护等级（IP代码） GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T70942002船用电气设备振动（正弦）试验方法 GB14048.1一2012低压开关设备和控制设备第1部分：总则 GB14048.3一2008低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组
合电器
3术语和定义
GB/T2900.18和GB14048.3—2008界定的术语和定义适用于本文件。
4型号和分类
4.1产品型号及其含义
1 JB/T57912014
HZ 910 口
口1口
辅助规格代号：表示极数 “P”表示双电源或双电路转换开关；“S”表示三电源或三电路转换开关：无字母表示单电源开关基本规格代号：用额定工作电流表示派生系列代号：M表示防水式：H表示保护式；无字母表示无防护外壳设计代号：首位数字为“9”表示船用组合开关
4.2型式与分类 4.2.1按防护型式分类 4.2.1.1有防护外壳，分为防水式和保护式。 4.2.1.2无防护外壳，分为板前接线式和板后接线式。 4.2.2按用途分类
按用途可分为： a）单电源开关； b）双电源或双电路转换开关； c）三电源或三电路转换开关； d）控制小容量电动机开关。
4.2.3、按极数分类
按极数可分为： a）单极； b）两极； c）三极； .d）四极。
4.3开关的外形及安装尺寸
开关的外形及安装尺寸由各制造厂规定。
5标志
5.1标志的内容
开关标志内容为： a）制造厂名称或商标； b）产品名称、型号和出厂年月： c）额定工作电压； d）船检标志： e）转换位置； f）额定工作电流；
2 JB/T57912014
g）产品符合标准编号： h）使用类别； i）额定频率； j）额定接通和分断能力； k）额定工作制： 1）额定冲击耐压； m）外壳防护等级和污染等级。
5.2标志的要求
开关应在其明显位置安装一块耐蚀、耐久、滞燃材料制成的铭牌或起铭牌作用的标志，铭牌必须含有5.1a）、b）、c）、e）、f）的内容，其余各项［含b）项的出厂年月］可分别放在产品其他部位或技术文件中。 5.3开关闭合或断开位置的标志
开关转换位置作为表示开关闭合或断开位置的标志。
6正常工作条件和安装条件
开关应在表1规定的环境条件下正常工作，凡超过表1使用条件时，应由供需双方签订特殊供货协
议。
表1 正常工作条件
环境因数最高周围空气温度最低周围空气温度海上潮湿空气影响
正常工作条件 40℃*、45℃ 0℃、-25℃b
有有有有有有 II 任意 3
盐雾影响油雾影响霉菌影响振动冲击“ 安装类别安装条件污染等级
40℃主要用于沿海、内河船舶用的电器，对于高于45℃的场所应作特殊考虑。 主要适用于安装在露天甲板及无保温措施的露天甲板舱室内的电器，对于低于-25℃的场所应作特殊考虑。
6
指船舶正常营运时产生的冲击。
7 技术要求
7.1 基本参数 7.1.1 额定频率
50Hz（或60Hz） JB/T5791—2014
7.1.2 额定工作电压
开关的额定工作电压为： a）交流380V（440V）及以下； b）直流220V及以下。
7.1.3额定工作电流
开关的额定工作电流见表2。
表2额定工作电流
额定工作电流。
额定工作电压U
V
A 10 25 63 100
交流380（440）
直流220
注：单极开关在交流电压380V、直流电压220V时，工作电流降至60%的额定工作电流时使用。
7.1.4额定工作制
开关的额定工作制为： a）八小时工作制； b）不间断工作制； c）反复短时工作制（断续周期工作制）。
7.2结构要求 7.2.1开关应有可靠的、表示闭合位置和断开位置的指示标志。断开位置用符号“0”表示，闭合位置用符号“I”“I”“II”“IV”表示。 7.2.2开关的转动部分应灵活可靠，开关的机构应使触头只能置于闭合或断开位置。 7.2.3作用在开关手柄上的操作力矩应不大于表3的规定。
表3操作力矩
额定电流
操作力矩 N·m 0.7 1.58
A 10 25 63 100
5 5.5
7.2.4开关的电气间隙和爬电距离应不低于表4的规定。 7.2.5开关所有的紧固连接处不得有自动松开或松脱的现象， 7.2.6开关所有以金属制成的零部件（除摩擦零件外），均应有可靠的防腐层。
开关应具有耐盐雾性能，即开关外露于空气中的金属电镀件经48h盐雾试验后，其外观变化应符合表5的规定。如带有防护外壳的开关，则在带有外壳的情况下进行耐盐雾性能试验时，其试验周期按 96h进行。 4 JB/T5791-2014
表4电气间隙和爬电距离
额定工作电流
电气间隙 mm 3 5.5
爬电距离 mm
A 10
3 5.5 6.3 8
25 63 100
8
表5金属零部件外观零部件材料
合格要求主要表面无棕锈
镀层类别铜+镍+铬低锡青铜+铬
碳钢碳钢铜和铜合金铜和铜合金铜和铜合金铜和铜合金
锌镍+铬
主要表面无浅绿色腐蚀物主要表面无浅绿色腐蚀物
镍或高锡青钢
主要表面无灰色或浅绿色腐蚀物
锡银、金
主要表面无灰黑色腐蚀物
主要表面无铜绿
7.2.7 开关所有的绝缘零部件应光洁美观，表面不能有裂纹及明显的气泡和变形等缺陷：
a）开关的绝缘材料应具有滞燃性能，其规定试样经8.1.9.1规定的滞燃性能试验后其烧掉或损毁部
分的长度不超过60mm； b）开关应具有耐霉性能，即开关外露于空气中的绝缘零部件，经耐霉性能试验后，长霉面积应不
超过GB/T2423.16—2008中12.3规定的2b级长霉； c）开关的绝缘材料组别应高于或等于IIb，并应测定其相比电痕化指数（CTI），其值应不小于100： d）开关的绝缘材料应能承受8.1.9.4规定的耐非正常热和火试验而不引起燃烧。
7.2.8开关应具有外接导线的接线端子，接线螺钉的拧紧力矩应符合表6的规定值，应能压紧并不应损坏接线端头和导线，
接线端子通常用于夹紧单根导线，但也适合于夹紧多根导线。
表6螺纹型接线端子接线螺钉的拧紧力矩
紧力矩 N·m 1.2
螺钉直径 mm
额定工作电流
A 10 25
4
63 100
5
2
7.2.9开关的外壳防护性能，应符合GB4208一2008第5章、第6章的规定：
a）防水式开关应符合IP56防护等级，试验后应能承受交流50Hz最小值为2U。（但不低于1000V
交流电压有效值）、历时5s的工频耐压试验而无击穿闪络现象： b）保护式开关应符合IP20防护等级。
7.2.10 开关应具有耐湿热性能，即产品经55℃、两周期交变湿热试验后其性能应符合下列规定：
试验后开关的绝缘电阻应不低于10MQ；试验后开关能承受交流50Hz、试验电压值为1000V（有效值）、历时1min的试验而无击穿闪络现象；
5
