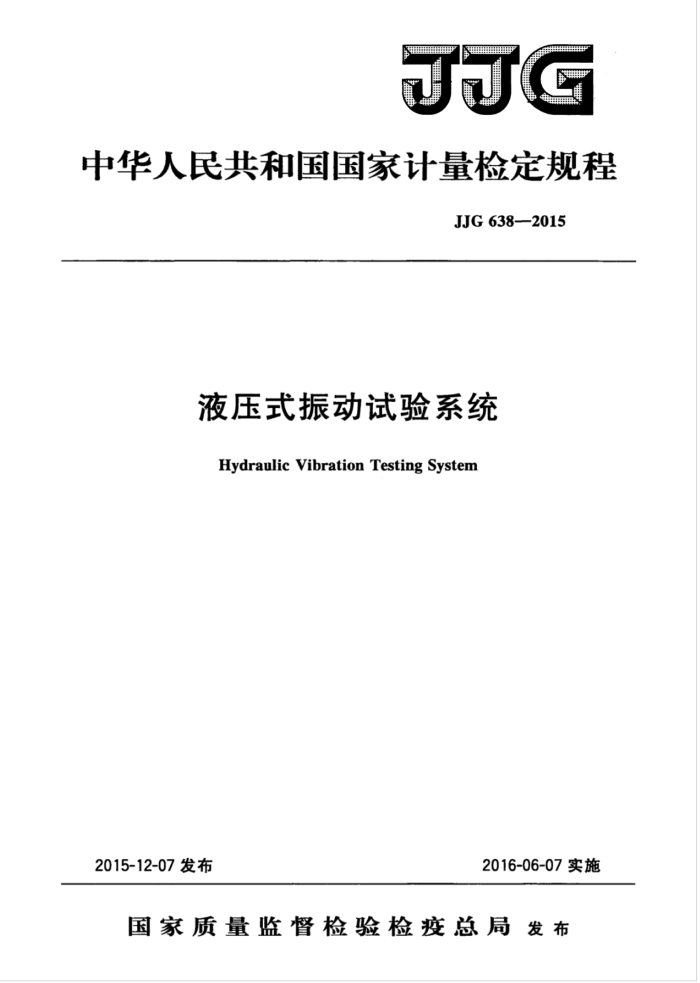

JJG
中华人民共和国国家计量检定规程
JJG638—2015
液压式振动试验系统
Hydraulic Vibration Testing System
2015-12-07发布
2016-06-07实施
国家质量监督检验检疫总局发布 JJG638—2015
液压式振动试验系统检定规程
JJG 6382015 代替JJG638—1990
Verification Regulation of Hydraulic Vibration Testing System
归口单位：全国振动冲击转速计量技术委员会主要起草单位：工业和信息化部电子第五研究所参加起草单位：苏州苏试试验仪器股份有限公司
北京中元环试机电设备技术有限公司
中航工业北京长城计量测试技术研究所
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG638—2015
本规程主要起草人：
郑术力（工业和信息化部电子第五研究所）
阀飞（工业和信息化部电子第五研究所）
参加起草人：
胡新华（苏州苏试试验仪器股份有限公司）张越（北京中元环试机电设备技术有限公司）曾吾（中航工业北京长城计量测试技术研究所）钟灏（工业和信息化部电子第五研究所） JJG638—2015
目 录
引言 1 范围 2 引用文件… 3 概述· 4 计量性能要求 4. 1 振动控制器 4.2 正弦振动.. 4.3 随机振动· 5通用技术要求.· 5.1外观要求. 5.2其他技术要求 6计量器具控制. 6.1检定条件.. 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理.· 6.5检定周期… 附录 A 检定证书内页格式附录B 检定结果通知书内页格式
(Ⅱ) (1) (1) (1) (1) (1) (2) (3) (4) (4) (4) (4) (4) (4) (6) (12) (12) (13) (15)
...
..
..
..
..
I JJG638-2015
引言
本规程按照JJF1002--2010《国家计量检定规程编写规则》修订。 本规程代替JJG638一1990《液压式振动试验台》。 与JJG638一1990相比，除编辑性修改外，主要技术变化如下：
增加了引言；增加了引用文件（见2）；
-增加了液压式振动试验系统结构示意图（见图1）； -增加了振动控制器、随机振动的计量性能要求和检定方法（见4.1、4.3）；删除了频率稳定性的计量性能要求和检定方法；
统一了振动幅值示值误差的指标（见4.2.1）；检定设备中增加了“动态信号分析仪”（见6.1.2.1）；修改了“横向振动比”的检定设备（见6.1.2.3）；删除了检定设备中“电平记录仪”和“数字频率计”；增加了“检定项目”（见6.2）；一根据ISOTC108/SC6有关ISO8626：1989“横向运动比”修正的决议，修改
了横向振动比的计算公式（6.3.11）；
-删除了“附录1检定项目的选择”，“附录2检定结果记录格式”；一增加了“检定证书内页格式”（见附录A)；增加了“检定结果通知书内页格式”（见附录B）。
本规程历次版本发布情况：
JJG638—1990。
I JJG638—2015
液压式振动试验系统检定规程
1范围
本规程适用于液压式振动试验系统的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJF1156振动冲击转速计量术语及定义 GB/T5170.15一2005电工电子产品环境试验设备基本参数检定方法 振动（正
弦）试验用液压振动台
GB/T5170.21 电工电子产品环境试验设备基本参数检验方法 振动（随机）试验用液压振动台
GB/T10179 液压伺服振动试验设备特性的描述方法 GB/T21116 液压振动台凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
液压式振动试验系统（以下简称振动试验系统）是用来产生正弦振动、随机振动等
激励的一整套设备，用于对试件进行预先规定条件的振动试验。它通常由振动控制器、 伺服控制装置、液压振动发生器、液压源、控制传感器（加速度计或位移计）和附属设备等组成，如图1所示。
控制传感器
口
报动控制器
伺服控制装置
液压源
液压振动发生器
图1液压式振动试验系统结构示意图
4计量性能要求
4.1振动控制器 4.1.1频率示值误差
振动控制器在规定的频率范围内，其频率示值误差符合表1的规定。
1 JJG638—2015
表1频率示值最大允许误差
f>50 Hz ±2%
频率范围
0.1Hz≤f<5Hz
5Hz≤f50Hz
±20%
±1 Hz
频率示值最大允许误差 4.1.2振动控制器失真度
振动控制器正弦信号谐波失真度不大于0.3%。 4.1.3通道一致性
多通道振动控制器任意两通道之间的一致性应满足表2的要求。
表2通道间一致性最大允许范围
幅值比相位差
≤0.3dB 3°
4.2正弦振动 4.2.1振动幅值示值误差
振动试验系统的振动幅值（加速度、速度、位移）示值误差应不超过士10%。 4.2.2加速度幅值稳定性
振动试验系统在规定的频率范围内做定频定加速度连续振动，其加速度幅值稳定性
应不超过士10%。 4.2.3加速度信噪比
振动试验系统台面加速度信噪比应不小于50dB， 4.2.4振动试验系统台面加速度和位移波形失真度
振动试验系统工作时，振动试验系统台面加速度和位移波形失真度应满足表3的要求。
表3加速度和位移谐波失真度最大允许范围
频率范围位移波形失真度加速度波形失真度注：在额定的频率范围内，允许有加速度和位移波形失真度超过25%的频带，这些带累计
振动试验系统位移控制段
振动试验系统加速度控制段
≤5%
≤25%
宽度不超过额定频率范图的30%。
4.2.53 振动试验系统台面加速度幅值均匀度
振动试验系统工作时，振动试验系统台面加速度幅值均匀度应不大于25%。在额定的频率范围内，允许有1～2个均匀度较大的频带，在该频带内最大加速度幅值均匀度不大于50%，频带宽度不超过最大均匀度对应频率的士10%。 4.2.6振动试验系统台面横向振动比
振动试验系统工作时，振动试验系统台面横向振动比（横向加速度幅值与主振方向
加速度幅值之比）应不大于25%。在额定的频率范围内，允许有1～2个横向振动比较大的频带，在该频带内最大横向振动比不大于50%，频带宽度不超过最大横向振动比 2
