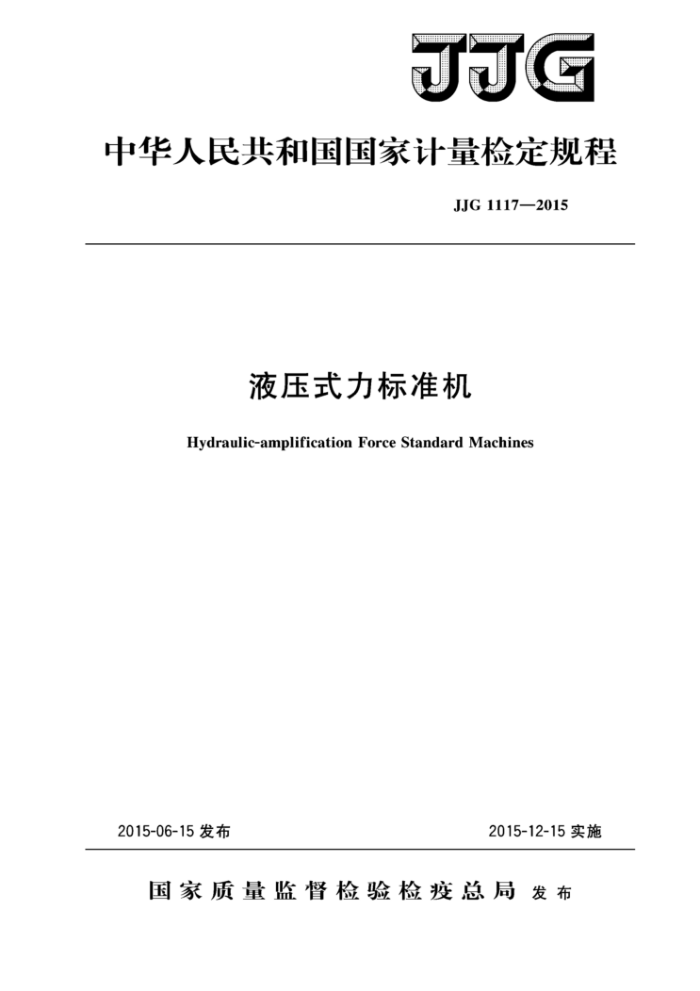

JJG
中华人民共和国国家计量检定规程
JJG 1117—2015
液压式力标准机
Hydraulic-amplification Force Standard Machines
2015-12-15实施
2015-06-15发布
国家质量监督检验检疫总局发布 JJG 1117—2015
液压式力标准机检定规程
JJG1117—2015 代替JJG734—2001中液压式力标准机内容
Verification Regulation of Hydraulic-amplificationForce
Standard Machines
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院
中国测试技术研究院
创新科技检测仪器有限公司
参加起草单位：上海市计量测试技术研究院
本规程委托全国力值硬度计量技术委员会负责解释 JJG 1117—2015
本规程主要起草人：
张智敏（中国计量科学研究院）张伟（中国计量科学研究院）陶泽成（创新科技检测仪器有限公司）贺建平（中国测试技术研究院）李楠（中国计量科学研究院）
参加起草人：
虞跃凌（上海市计量测试技术研究院） JJG1117—2015
目 录
引言 1 范围· 2 引用文件
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (6) (7)
概述 4 计量性能要求. 4.1 础码质量 4.2 放大比.· 4.3 机座水平度和压向工作台水平度..· 4.4 初负荷和最大负荷鉴别力. 4.5力值重复性、力值示值误差和30s负荷波动性 5通用技术要求 5.1外观和环境· 5.2液压、机械和电气系统 6计量器具控制 6.1 检定条件..· 6.2 检定项目和检定方法· 6.3 检定结果的处理.... 6.4 检定周期：附录A检定记录格式附录B检定证书/检定结果通知书内页格式
3
I JJG1117—2015
引言
本规程依据JJF1002《国家计量检定规程编写规则》规定的规则编写。 本规程将JJG734一2001《力标准机》检定规程中有关液压式力标准机的部分分离
出来，单独制定了液压式力标准机检定规程。与JJG734一2001版有关液压式力标准机部分的内容相比，除编辑性修改外主要技术变化如下：
一增加了引用文件（见2）；删除了液压式力标准机上下拉头同轴度的技术要求；增加了液压式力标准机30s负荷波动性的技术要求（见表2）；
-
检定项目与检定方法中删除了上下拉头同轴度，增加了30S负荷波动性（见
6. 2) ;
修改了检定力标准机所需的标准测力仪的技术要求（见表4）；修改了鉴别力础码质量的计算公式（见6.2.7）；进行力值误差检定时，转角方位推荐选用0°、120°、240°方位角位置。若无法
实现上述转角位置，则允许采用0、90°、180°、270°方位角位置（见6.2.6.3）；
修改了负荷波动性的描述和计算方法，增加了计算公式（见6.2.8）。 本规程有关液压式力标准机的内容历次版本发布情况为：
JJG734一2001《力标准机》 -JJG295一89《液压式力标准机》 —JJG295一82《液压式力标准机》
II JJG1117—2015
液压式力标准机检定规程
1范围
本规程适用于液压式力标准机的首次检定、后续检定和使用中检查。
2 引用文件
JG144—2007标准测力仪 JJF1011一2006力值与硬度计量术语及定义 JJG2045一2010力值（≤1MN）计量器具检定系统表 JG2066一2006大力值计量器具检定系统表凡是注日期的引用文件，仅注日期的版本适用于本规程。
3概述
液压式力标准机（以下简称力标准机）是以磁码的重力作为标准力值，经过一定的两组油缸活塞的组合油路系统放大后，按预定顺序把力值自动平稳地加到被检、校测力仪（或力传感器）上的力标准机。力标准机主要用于对各种测力仪、力传感器和称重传感器的检定和校准。
4计量性能要求
4.1 础码质量
力标准机码质量的相对扩展不确定度（包含因子k=2）应不大于0.005%。力标准机的各级码质量按式（1）计算。
F Tg1 - P.
(1)
m:
pw
式中： m F 产生的力值，N； T 放大比； g 力标准机安装地点的重力加速度，m/s； Pa 空气密度，kg/m3； pw 磁码材料密度，kg/m3。
础码质量，kg；
4.2放大比
力标准机放大比的相对扩展不确定度（包含因子k=2）应不大于0.03%。 4.3机座水平度和压向工作台水平度
力标准机机座水平度和压向工作台水平度要求见表1。
1 JJG1117—2015
表1机座水平度与压向工作台水平度
压向工作台水平度
机座水平度
mm/m 0. 1
mm/m 0.3
注：养包括主体部分机座与测力部分机座。 4.4初负荷和最大负荷鉴别力
力标准机在初负荷和最大负荷时的鉴别力应不大于相应负荷的0.02%。 4.5力值重复性、力值示值误差和308负荷波动性
力标准机的力值重复性、力值示值误差和30s负荷波动性的要求见表2。
表2力值重复性、力值示值误差和负荷波动性
最大允许误差
重复性 % 0. 05 0. 1
308负荷波动性
准确度等级
% ±0.05 ±0,1
% 0. 02 0. 03
0. 05 0. 1
5通用技术要求 5.1外观和环境 5.1.1力标准机应安装在稳固的基础上。周围环境应清洁，无腐蚀性气体，无影响检定结果的振动、冲击、电磁场及其他干扰源。 5.1.2力标准机上应有铭牌，清楚地标明名称、型号、规格、编号、出厂日期和制造厂。 5.1.3力标准机码表面不得有砂眼、锈蚀、油污等影响质量准确度的病。 5.1.4力标准机机座上应有基准平面。 5.2液压、机械和电气系统 5.2.1力标准机工作缸塞系统、测力缸塞系统及其传动机构应运转灵活，升降平稳。 油泵及液压系统应工作正常。 5.2.2力标准机磁码加卸应平稳，不得有冲击和振动。加荷后已加码与未加磁码（或机架）之间不得有接触。 5.2.3力标准机的上、下拉头应同轴并能灵活转动。 5.2.4力标准机电气控制应安全、可靠。 6计量器具控制 6.1检定条件 6.1.1环境条件
力标准机应在室温为（20土5）℃。相对湿度应不大于80%的条件下检定。在检定过程中室温变化应不大于1℃。 2 JJG1117—2015
6.1.2 力标准机检定前应具备的技术信息见表3。
表3检定前应具备的技术信息
序号 1 力标准机上次检定证书 2 础码质量检定证书
检定或检查类型
首次检定
后续检定或使用中检查
+
+ +
加荷缸塞和比例缸塞直径校准数据、液压放大比数据注：“十”表示需要该项信息。
3
6.1.3 检定用设备 6.1.3.1 分度值不大于0.05mm/m的水平仪。 6.1.3.2 检定力标准机所需的标准测力仪的技术要求见表4。
表4标准测力仪技术要求
0. 05
0. 1
力标准机准确度等级
ΛIMN 20000r 0. 01 ±0.01
>1 MN 10000r 0. 02 ±0.025
标准测力仪测量下限输出1 标准测力仪重复性R（%）标准测力仪长期稳定度S（%/月）
7000r 0.03 ±0.03
注1：r为标准测力仪指示仪表的分辨力注2：对于长期稳定度不能满足表4要求的标准测力仪，应在检定前和检定后在力基准机（或
满足要求的力标准机）上进行定度。将两次定度的变化作为标准测力仪的长期稳定度，将两次定度所得的标准测力仪输出值的平均值作为标准测力仪的标准值。
6.2 检定项目和检定方法 6.2.1 力标准机首次检定、后续检定和使用中检查项目见表5。
表5检定项目一览表首次检定
使用中检查
检定项目通用技术要求机座水平度压向工作台水平度
后续检定
+ + + + + + + +
+ 一一 + + + + +
一
-
一
+ +
力值重复性力值示值误差初负荷鉴别力最大负荷鉴别力 30s负荷波动性注：“十”表示需要检定的项目； 6 表示不需检定的项目。
一
3 JJG
