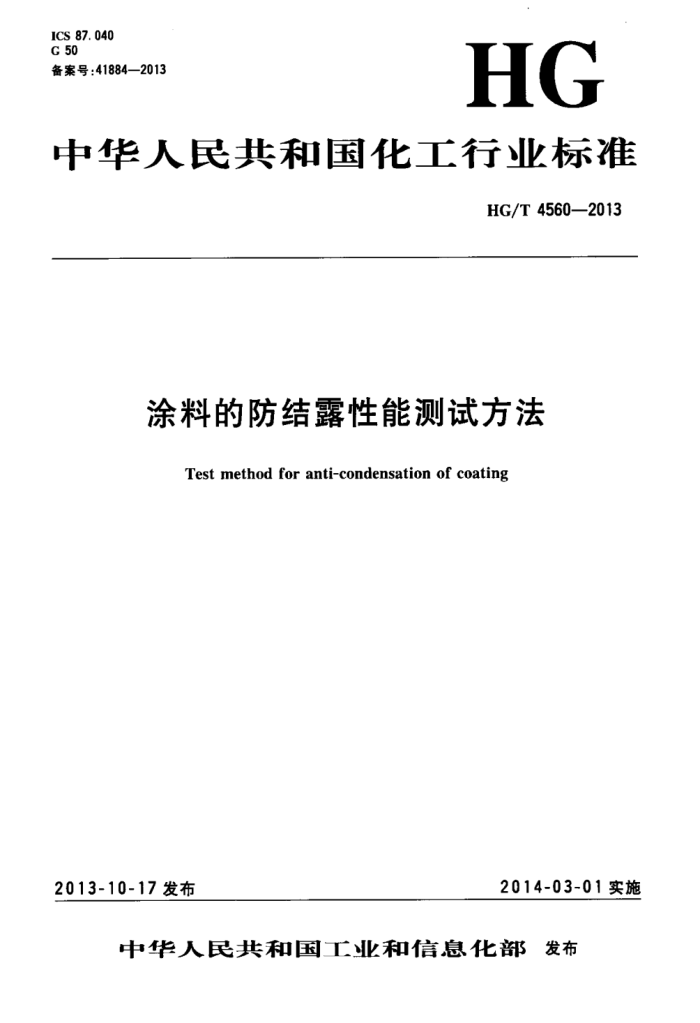

ICS 87.040 G 50 备案号：41884—2013
HG
中华人民共和国化工行业标准
HG/T 4560—2013
涂料的防结露性能测试方法
Test method for anti-condensation of coating
2014-03-01实施
2013-10-17发布
中华民共和国宝业和食息意化都 发布 HG/T4560—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出本标准由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。 本标准起草单位：中国建筑材料科学研究总院、中海油常州涂料化工研究院、立邦涂料(中国)有限
公司、河北晨阳工贸集团有限公司、上海市建筑科学研究院（集团)有限公司、吉林省春之元硅藻泥有限公司、华夏贝能（北京)生态科技有限公司、深圳海川新材料科技有限公司、大美泰康（天津）生态科技有限公司、中科维益康（北京）生态科技有限公司、深圳广田装饰集团股份有限公司、合众（佛山）化工有限公司、吉林省兰舍硅藻新材料有限公司。
本标准主要起草人：王继梅、冀志江、王静、侯国艳、赵玲、唐磊、花东栓、李景广、马振国、朱胜美、何唯平、刘晓胤、蒋莱、李少强、康伦国、郭晓峰、张立功、于春生、周杰。
I HG/T4560—2013
涂料的防结露性能测试方法
1范围
本标准规定了涂料防结露性能测试方法的术语和定义、原理、样品制备、测试条件、测试装置和测试结果。
本标准适用于涂料的防结露性能测试。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3186 色漆、清漆和色漆与清漆用原材料取样 GB/T3280不锈钢冷轧钢板和钢带
3术语和定义
下列术语和定义适用于本文件。
3. 1
涂层的防结露性能 anti-condensation function of coating 减少涂层表面水蒸气凝结成液滴的性能。
3. 2
涂层结露锥体 coating carrier 用于涂刷涂料样品的圆锥形空心容器。
3. 3
结露收集器condensationcollector 用于接收涂层结露凝结水的容器。
3. 4
初露点condensationtime 涂层表面的第一滴结露凝结水滴人结露收集器的时间。
3. 5
结露量condensationquality 在一定的测试时间内，结露收集器收集到的结露凝结水的质量。
4原理
在个大气压条件，一定的空气环境相对湿度、保持涂料涂层内外表面一定温度差条件下，涂层形成结露，记录涂层表面的结露量与结露时间的关系，从而判断涂料的防结露性能。 5样品制备 5.1取样
产品按GB/T3186的规定进行取样，取样量根据实验需要确定。 5.2薄质涂料
按照产品规定搅拌均匀后，称取一定量涂料样品分两遍均匀涂刷于涂层结露锥体表面。样品的涂
1 HG/T4560—2013
刷量为（20士2）g，制备的试样在实验室条件下自然干燥7d。其它涂刷量可以双方商定，但应在测试报告中说明。 5.3厚质涂料
按照产品规定揽拌均匀后，称取一定量涂料样品分两遍均匀施涂于涂层结露锥体表面。样品的涂刷量为（90土2）g，制备的试样在实验室条件下自然干燥7d。其他涂刷量可以双方商定，但应在测试报告中说明。 6测试条件
测试条件有两个测试状态，状态I和状态Ⅱ，每个状态对应的具体条件见表1。
表1测试条件温湿度控制仓
循环水浴温度 /℃ 15±0. 5 5±0.5
状态
温度 /℃ 25±0.5 25±0.5
相对湿度 /% 70±3 95±3
状态I 状态Ⅱ
7测试
测试装置要求与步骤按附录A规定执行。 8测试结果 8.1初露点
初露点用时间T表示，单位为min。 8.2结露量
记录测试试验开始时的称量质量M1，记录测试结束时的称量质量M2，结露量M按照公式（1)进行计算。
M=M2-Mi
(1)
式中： M 涂料的结露量，单位为克（g）； M2— 试验结束时天平称量的质量读数，单位为克（g）； Mj- 一试验开始时天平称量的初始读数，单位为克（g）。
-
9试验报告
试验报告至少应包括下述内容：
本标准及标准号；送样样品的相关信息，样品名称、种类、涂刷量、生产厂家或送样单位；试验条件，试验温度和相对湿度，测试状态；测试过程质量变化曲线；初露点和结露量；测试日期、检测人员与试验室的信息；可能影响结果的任何情况。
2 HG/T4560—2013
附录A （规范性附录）测试装置与步骤
A.1防结露性能测试装置
防结露性能测试系统由温湿度控制仓、循环水浴、涂层结露锥体、结露收集器、电子天平、计算机等构成。温湿度控制仓用于调控测试环境的温度和湿度条件，循环水浴用于调控涂料载体内部的温度。 电子天平记录结露量。
涂层结露锥体、结露收集器和电子天平放置于温湿度控制仓内，结露收集器放置在电子天平上，电子天平与计算机用数据线连接。循环水浴通过连接管线与涂层结露锥体相连，如图A.1所示。
温湿度控制仓； 2 循环水浴； 3- 涂层结露锥体：
结露收集器；一电子天平；计算机； 7. 连接管线。
4
6
图A.1 测试装置示意图
A.1.1温湿度控制仓 A.1.1.1容量
温湿度控制仓内部必须有足够的空间容纳涂层结露锥体、结露收集器和电子天平。 A.1.1.2温度
温湿度控制仓内温度应保持恒定，温度通过仓的自动调温装置设定。温湿度控制仓的温度误差不应超过士0.5℃。 A.1.1.3相对湿度
温湿度控制仓内的相对湿度保持恒定，通过仓的自动调湿装置调节内部湿度。温湿度控制仓的相对湿度误差不应超过士3%。
3 HG/T4560-—2013 A.1.2涂层结露锥体
涂层结露锥体是待测试涂料样品的载体。涂层结露锥体上部开有两个连接孔，用于与循环水浴连通。其放置在结露收集器的正上方。见图A.2。
涂层结露锥体直径160mm，高度180mm，由符合GB/T3280标准要求的304不锈钢材料制备而成，厚度为0.6mm~2mm。
图A.2涂层结露锥体示意图
A.1.3电子天平
电子天平的测量精度为0.01g。 A.1.4循环水浴
循环水浴必须有外循环功能，温度误差不应超过土0.5℃。 A.2试验准备 A.2.1样品放置
将第5章制备的样品，放置于测试系统中的规定位置。同时，用管线将涂层结露锥体与循环水浴连接。 A.2.2将测试系统中的各组成部件按照附录A图A.1所示进行连接。 A.2.3状态I试验 A.2.3.1循环水浴条件
按照表1规定的状态I设定循环水浴温度。 A.2.3.2温湿度控制仓条件
按照表1规定的状态I设定温湿度控制仓的温度和相对湿度条件。 A.2.4状态Ⅱ试验 A.2.4.1循环水浴条件
按照表1规定的状态Ⅱ设定循环水浴温度。 A.2.4.2温湿度控制仓条件
按照表1规定的状态Ⅱ设定温湿度控制仓的温度和相对湿度条件。 A.3试验
开启测试程序，进行实验，每次试验周期为120min。根据试验需要，可适当延长试验周期，但应在测试报告中说明。
计算机程序自动绘制测试过程曲线，测试过程曲线示例见图A.3。 图A.3中T为初露点，M1为试验开始时天平的称量质量，M2为试验结束时天平的称量质量。
4 HG/T4560—2013
20 18 16 14 12
M
8/暑 10 塑 6 2
8
4
0 0
M,
20
40
80
100
120
60
时间/min
-- - F 图A.3 结露量随时间的变化曲线（示例）
