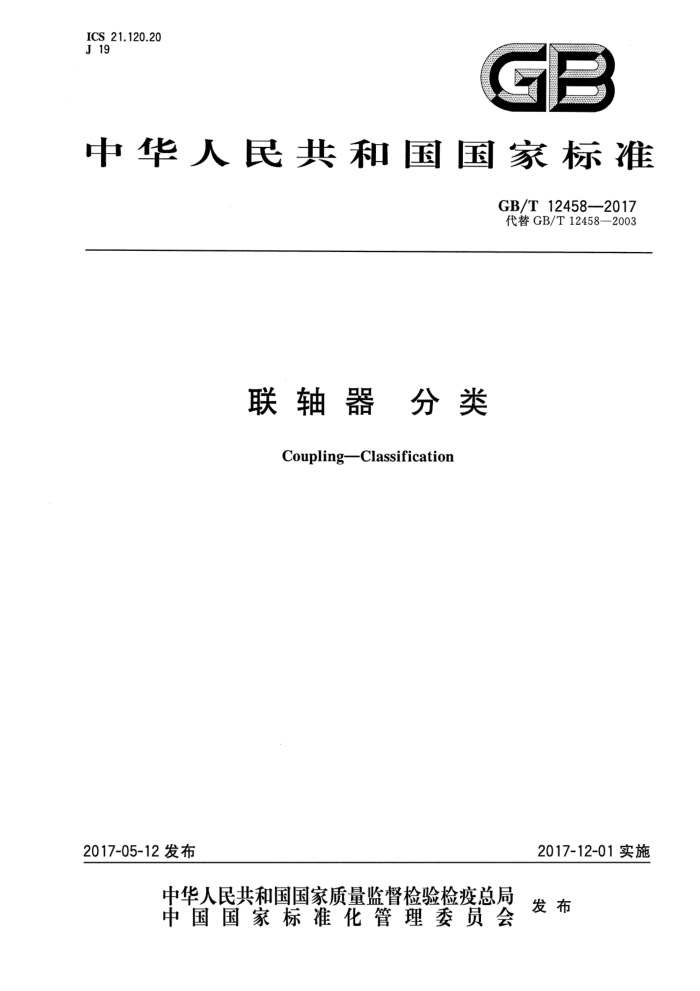

ICS 21.120.20 J 19
中华人民共和国国家标准
GB/T 12458—2017 代替GB/T12458—2003
联轴器分类
Coupling-Classification
2017-12-01实施
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12458—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T12458—2003《联轴器分类》。本标准与GB/T12458—2003相比，除了编辑性
修改外，主要技术变化如下：
—5.2中，条标题修改为“联轴器的组别代号、品种代号、结构型式代号”，其他部分修改为5.2
内容；一修改了梅花形弹性联轴器和弹性柱销齿式联轴器的分类方式。 本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：中机生产力促进中心、乐清市联轴器厂、浙江华泰联轴器有限公司、德阳立达基础
件有限公司、武汉正通传动技术有限公司。
本标准主要起草人：明翠新、黄晓静、李海斌、郑祥平、刘学光、余晓锁。 本标准所代替标准的历次版本发布情况为：
GB/T12458—1990,GB/T12458—2003。
- GB/T12458—2017
联轴器 景分类
1范围
本标准规定了联轴器的分类和型号表示方法。 本标准适用于联轴器。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3507联轴器公称转矩系列 GB/T3852 ：联轴器轴孔和联结型式与尺寸 GB/T3931 联轴器 景术语
3 术语和定义
GB/T3931界定的术语和定义适用于本文件，
1联轴器分类
4
4.1 刚性联轴器 4.1.1 凸缘联轴器 4.1.1.1 凸缘联轴器（基本型） 4.1.1.2 有对中样凸缘联轴器 4.1.1.3 有对中环凸缘联轴器 4.1.1.4 带防护缘凸缘联轴器 4.1.2 径向键刚性联轴器 4.1.2.1 径向键刚性联轴器（基本型） 4.1.2.2 可移式径向键刚性联轴器 4.1.3 平行轴联轴器 4.1.3.1 滚动轴承型平行轴联轴器 4.1.3.2 滑动轴承型平行轴联轴器 4.1.4 夹壳联轴器 4.1.4.1 螺栓夹紧夹壳联轴器 4.1.4.2 卡箍夹紧夹壳联轴器
1 GB/T12458—2017
4.1.5 套筒联轴器 4.2 挠性联轴器 4.2.1 无弹性元件挠性联轴器 4.2.1.1滑块联轴器 4.2.1.1.1 滑块联轴器(基本型) 4.2.1.1.2 金属盘滑块联轴器 4.2.1.2 齿式联轴器 4.2.1.2.1 直齿齿式联轴器 4.2.1.2.1.1 直齿齿式联轴器（基本型） 4.2.1.2.1.2 接中间轴直齿齿式联轴器 4.2.1.2.1.3 带制动轮直齿齿式联轴器 4.2.1.2.2 鼓形齿齿式联轴器 4.2.1.2.2.1 鼓形齿齿式联轴器(基本型) 4.2.1.2.2.2 接中间轴鼓形齿齿式联轴器 4.2.1.2.2.3 带中间轴鼓形齿齿式联轴器 4.2.1.2.2.4 接中间管鼓形齿齿式联轴器 4.2.1.2.2.5 带制动轮鼓形齿齿式联轴器 4.2.1.2.2.6 带制动盘鼓形齿齿式联轴器 4.2.1.2.2.7 垂直安装鼓形齿齿式联轴器 4.2.1.2.2.8 贯通型鼓形齿齿式联轴器 4.2.1.2.3 双曲率鼓形齿齿式联轴器 4.2.1.2.3.1 双曲率鼓形齿齿式联轴器（基本型） 4.2.1.2.3.2 带中间轴双曲率鼓形齿齿式联轴器 4.2.1.3 链条联轴器 4.2.1.3.1 双排滚子链联轴器（基本型） 4.2.1.3.2 单排滚子链联轴器 4.2.1.3.3 双排套筒链联轴器 4.2.1.3.4 单排套筒链联轴器 4.2.1.3.5 齿形链联轴器 4.2.1.4 滚子联轴器 4.2.1.4.1 球面滚子联轴器（基本型） 4.2.1.4.2 卷筒用球面滚子联轴器 4.2.1.5 滚珠联轴器 4.2.1.6 万向联轴器 4.2.1.6.1 十字轴式万向联轴器 4.2.1.6.1.1 半叉十字轴式万向联轴器 4.2.1.6.1.2 整体叉头十字轴式万向联轴器 4.2.1.6.1.3 部分轴承座十字轴式方向联轴器 4.2.1.6.1.4 整体轴承座十字轴式万向联轴器 4.2.1.6.1.5 贯通型十字轴式万向联轴器 4.2.1.6.2 十字销万向联轴器
2 GB/T12458—2017
4.2.1.6.2.1单十字销万向联轴器（基本型） 4.2.1.6.2.2 双十字销万向联轴器 4.2.1.6.2.3矫正机用十字销万向联轴器 4.2.1.6.3 滑块式万向联轴器 4.2.1.6.3.1 滑块式万向联轴器（基本型） 4.2.1.6.3.2 矫正机用滑块式万向联轴器 4.2.1.6.4球铰式万向联轴器 4.2.1.6.4.1单球铰式万向联轴器（基本型） 4.2.1.6.4.2 双球铰式万向联轴器 4.2.1.6.5 5球笼式万向联轴器 4.2.1.6.5.1 球笼式万向联轴器（基本型） 4.2.1.6.5.2 可移动球笼式万向联轴器 4.2.1.6.5.3 重载球笼式万向联轴器 4.2.1.6.6 球铰柱塞式万向联轴器 4.2.1.6.7 三叉杆式万向联轴器 4.2.1.6.8 球叉式万向联轴器 4.2.1.6.9 凸块式万向联轴器 4.2.1.6.10 三球销式万向联轴器 4.2.1.6.11 三销式万向联轴器 4.2.1.6.12 球销式万向联轴器 4.2.2 有弹性元件挠性联轴器 4.2.2.1 金属弹性元件挠性联轴器 4.2.2.1.1 膜片联轴器 4.2.2.1.1.1 膜片联轴器（基本型） 4.2.2.1.1.2 接中间轴膜片联轴器 4.2.2.1.2 膜盘联轴器 4.2.2.1.3 簧片联轴器 4.2.2.1.3.1 不可逆转簧片联轴器 4.2.2.1.3.2 可逆转簧片联轴器 4.2.2.1.4 蛇形弹簧联轴器 4.2.2.1.4.1 恒刚度蛇形弹簧联轴器 4.2.2.1.4.2 变刚度蛇形弹簧联轴器 4.2.2.1.5 弹性杆联轴器 4.2.2.1.5.1 普通型弹性杆联轴器 4.2.2.1.5.2 高速型弹性杆联轴器 4.2.2.1.6 螺旋弹簧联轴器 4.2.2.1.7 浮动盘簧片联轴器 4.2.2.1.8 卷簧联轴器 4.2.2.1.9 叠片弹簧联轴器 4.2.2.1.9.1 叠片弹簧联轴器（基本型） 4.2.2.1.9.2 装配齿叠片弹簧联轴器 4.2.2.1.10 直杆弹簧联轴器
3 GB/T12458—2017 4.2.2.1.10.1 恒刚度直杆弹簧联轴器 4.2.2.1.10.2 变刚度直杆弹簧联轴器 4.2.2.1.11 波纹管联轴器 4.2.2.1.12 弹性管联轴器 4.2.2.1.13 薄膜联轴器 4.2.2.2非金属弹性元件挠性联轴器 4.2.2.2.1 梅花形弹性联轴器 4.2.2.2.1.1 梅花形弹性联轴器(基本型) 4.2.2.2.1.2 法兰型梅花形弹性联轴器 4.2.2.2.1.3 带制动轮型梅花形弹性联轴器 4.2.2.2.1.4 带制动盘型梅花形弹性联轴器 4.2.2.2.2 弹性套柱销联轴器 4.2.2.2.2.1 弹性套柱销联轴器（基本型） 4.2.2.2.2.2 带制动轮弹性套柱销联轴器 4.2.2.2.3 弹性柱销联轴器 4.2.2.2.3.1 弹性柱销联轴器（基本型） 4.2.2.2.3.2 带制动轮弹性柱销联轴器 4.2.2.2.4 径向弹性柱销联轴器 4.2.2.2.4.1 径向弹性柱销联轴器（基本型） 4.2.2.2.4.2 单法兰径向弹性柱销联轴器 4.2.2.2.4.3 带制动轮径向弹性柱销联轴器 4.2.2.2.4.4 接中间轴径向弹性柱销联轴器 4.2.2.2.5 弹性柱销齿式联轴器 4.2.2.2.5.1 弹性柱销齿式联轴器（基本型） 4.2.2.2.5.2 圆锥轴孔型弹性柱销齿式联轴器 4.2.2.2.5.3 带制动轮弹性柱销齿式联轴器 4.2.2.2.6 轮胎联轴器 4.2.2.2.6.1 轮胎联轴器(基本型) 4.2.2.2.6.2 有骨架轮胎联轴器 4.2.2.2.7 橡胶金属环联轴器 4.2.2.2.8 芯型弹性联轴器 4.2.2.2.8.1 芯型弹性联轴器（基本型） 4.2.2.2.8.2 双法兰芯型弹性联轴器 4.2.2.2.9 多角形弹性联轴器 4.2.2.2.10 弹性块联轴器 4.2.2.2.10.1 弹性块联轴器(基本型) 4.2.2.2.10.2 带制动轮弹性块联轴器 4.2.2.2.10.3 带安全销弹性块联轴器 4.2.2.2.11 H型弹性块联轴器 4.2.2.2.11.1 H型弹性块联轴器（基本型） 4.2.2.2.11.2 带制动轮H型弹性块联轴器 4.2.2.2.11.3 带中间轴H型弹性块联轴器 4.2.2.2.12 扇形块弹性联轴器
4 GB/T12458—2017
4.2.2.2.12.1 扇形块弹性联轴器（基本型） 4.2.2.2.12.2 带制动轮扇形块弹性联轴器 4.2.2.2.12.3 带中间轴扇形块弹性联轴器 4.2.2.2.13 鞍形块弹性联轴器 4.2.2.2.14 弹性活销联轴器
4.2.2.2.15 凹形环式联轴器 4.2.2.2.16 橡胶套筒联轴器 4.2.2.2.17 弹性板联轴器 4.2.2.2.18 膜片橡胶弹性联轴器 4.3 安全联轴器 4.3.1 刚性安全联轴器 4.3.1.1 棒销剪切式安全联轴器 4.3.1.1.1 低速型棒销剪切式安全联轴器 4.3.1.1.2 高速型棒销剪切式安全联轴器 4.3.1.2内涨摩擦式安全联轴器 4.3.1.3液压安全联轴器 4.3.1.3.1 低速型液压安全联轴器 4.3.1.3.2 高速型液压安全联轴器 4.3.1.4 钢球式安全联轴器 4.3.1.5 摩擦式安全联轴器 4.3.2 挠性安全联轴器 4.3.2.1 钢砂式安全联轴器 4.3.2.1.1 钢砂式安全联轴器（基本型） 4.3.2.1.2 带皮带轮钢砂式安全联轴器 4.3.2.2 钢球式安全联轴器 4.3.2.2.1 钢球式安全联轴器（基本型） 4.3.2.2.2 带皮带轮钢球式安全联轴器 4.3.2.2.3 带制动轮钢球式安全联轴器 4.3.2.3蛇形弹簧安全联轴器 4.3.2.3.1 恒刚度蛇形弹簧安全联轴器 4.3.2.3.2 变刚度蛇形弹簧安全联轴器 4.3.2.4 摩擦片式安全联轴器
5联轴器型号表示方法
5.1联轴器的型号由组别代号、品种代号、结构型式代号和规格代号组成。 5.2联轴器的组别代号、品种代号、结构型式代号以其名称第一个字的第一个汉语拼音字母作为代号。 如有重复时，则用第二个字母，或名称中第二、三个字的第一或第二个汉语拼音字母，或选其名称中具有特点字的第一、二个汉语拼音字母，以在同一组别、品种和结构型式相互之间不得重复为原则。 5.3联轴器的主参数为公称转矩T，单位为牛米（N·m），其参数值应符合GB/T3507的规定。
5 GB/T12458—2017
5.4 联轴器的公称转矩顺序号或尺寸参数，为联轴器的规格代号。
5联轴器型号表示方法：
5.5
L 1口 口
规格代号结构型式代号品种代号组别代号
示例： GB/T10614中公称转矩为160N·m的基本型芯型弹性联轴器，型号为：LN5；双法兰型芯型弹性联轴器，型号
为：LNS5。 5.6 联轴器名称、型号按表1的规定。
表1 联轴器名称和型号
组别名称代号 名称 代号 名称 代号
品种
型式
联轴器名称凸缘联轴器
类别 分类别
型号 GY GYS GYH GYY GJ GJY GPG GPH GKL GKK GT HH HHJ Cz CZJ CZZ CG CGJ CGH CGU CGZ
基本型有对中 s 有对中环 H 带防护缘 Y 基本型可移式 Y 滚动轴承型 G 滑动轴承型 H 螺栓夹紧 L 卡箍夹紧 K
有对中样凸缘联轴器有对中环凸缘联轴器带防护缘凸缘联轴器径向键刚性联轴器可移式径向键刚性联轴器滚动轴承型平行轴联轴器滑动轴承型平行轴联轴器螺栓夹紧夹壳联轴器卡箍夹紧夹壳联轴器
凸缘式
4
刚性联轴器
刚性联 G 轴器
径向键式
平行轴式
P
夹壳式
K
套筒联轴器滑块联轴器
套筒式 T
滑块联轴器
基本型
H 滑块式 H
无弹性元件 齿
金属盘滑块联轴器直齿齿式联轴器
金属盘式
J
基本型接中间轴 1 带制动轮 z 基本型接中间轴 J 带中间轴 H
挠性联轴器
2
直齿式
接中间轴直齿齿式联轴器带制动轮直齿齿式联轴器
挠 式性
鼓形齿齿式联轴器接中间轴鼓形齿齿式联轴器带中间轴鼓形齿齿式联轴器带中间管鼓形齿齿式联轴器带制动轮鼓形齿齿式联轴器
联 C 轴
联轴 器器
鼓形齿式
G
U
带中间管带制动轮 z
6
