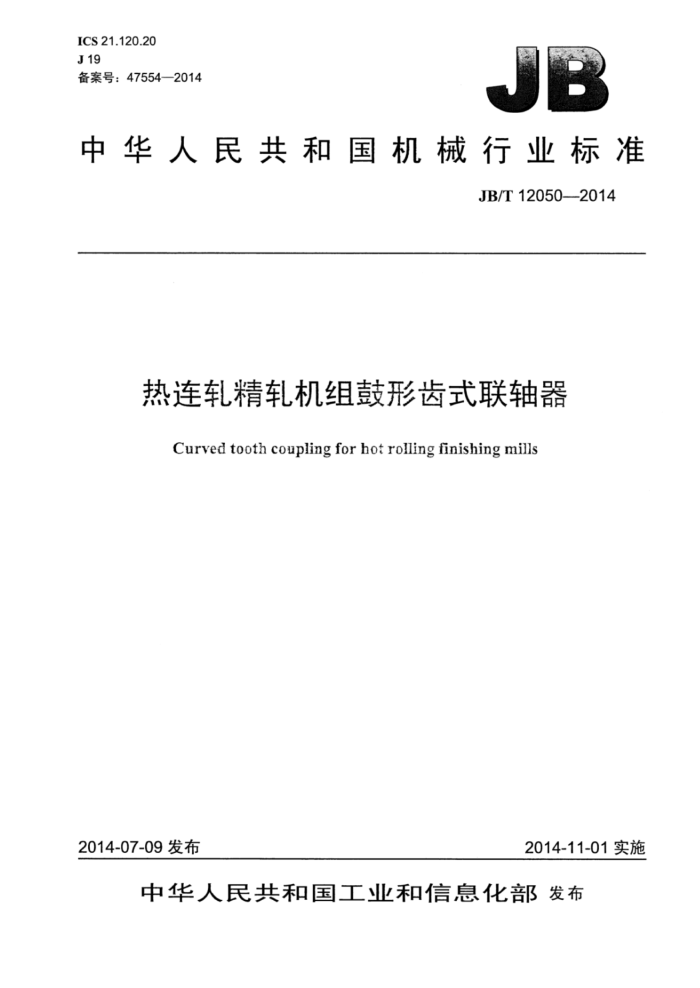

ICS 21.120.20 J19 备案号：47554—2014
中华人民共和国机械行业标准
JB/T12050—2014
热连轧精轧机组鼓形齿式联轴器
Curved tooth coupling forhot rolling finishing mills
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
热连轧精轧机组鼓形齿式联轴器
JB/T12050—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111·12597 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12050—2014
目 次
前言，
T
范围 2 规范性引用文件 3 结构型式、基本参数和主要尺寸 4产品标记. 4.1产品型号 4.2标记示例 5技术要求 5.1一般要求 5.2主要零件. 5.3装配.. 6 检验规则. 标志、包装和贮存
1
7
7.1标志.. 7.2 包装. 7.3 贮存... 附录A（资料性附录）联轴器的选用
图1LGD联轴器图2LGT联轴器.. 图A.1 转矩修正系数，
4
表1LGD联轴器基本参数和主要尺寸表2LGT联轴器基本参数和主要尺寸表3内齿圈、外齿轴套热处理要求，表A.1工况系数K
6 JB/T120502014
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：泰尔重工股份有限公司、上海茂德企业集团有限公司。 本标准主要起草人：正彪、汪桂林、余长林、张殿龙、葛燕飞、金博凯、夏清华。 本标准为首次发布。
I JB/T12050——2014
热连轧精轧机组鼓形齿式联轴器
1范围
本标准规定了热连轧精轧主传动鼓形齿式联轴器（以下简称联轴器）的结构型式、基本参数和主要
尺寸、产品标记、技术要求、检验规则、标志、包装和贮存。
本标准适用手联接薄板轧机电机输出轴与减速机输入轴、减速机输出轴与齿轮箱输入轴两个传动轴
系的联轴器。公称转矩为1600kN·m~10750kN·m，联轴器回转直径为@1080mm~@1990mm，轴线最大折角为1.5°，工作环境温度为-20℃～80℃。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 Gb/T3098.2 紧固件机械性能螺母粗牙螺纹 GB/T 4879 防锈包装 GB/T 6388 运输包装收发货标志 GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T 10095.1 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 11345 焊缝无损检测超声检测技术、检测等级和评定 GB/T 13384 机电产品包装通用技术条件 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T 5000.8 重型机械通用技术条件 第8部分：锻件 JB/T5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装 JB/T5000.15 重型机械通用技术条件 第15部分：锻钢件无损检测 JB/T 6136 过盈配合的油压装卸
3结构型式、基本参数和主要尺寸
联轴器分为LGD和LGT两种结构。 LGD结构型式如图1所示，基本参数及主要尺寸见表1。 LGT结构型式如图2所示，基本参数及主要尺寸见表2。
1 JB/T12050—2014
-
