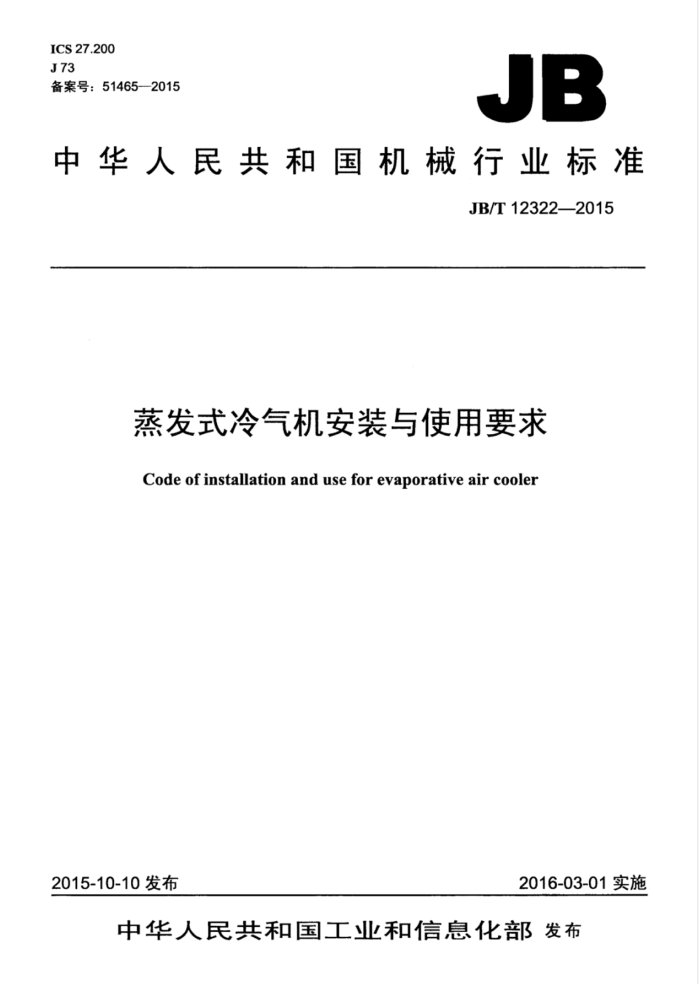

ICS 27.200 J73 备案号：51465-2015
JB
中华人民共和国机械行业标准
JB/T12322—2015
蒸发式冷气机安装与使用要求
Code of installation and use for evaporative air cooler
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化发布 中华 人民共和 国
机械行业标准
蒸发式冷气机安装与使用要求
JB/T12322—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*1.25印张-36千字
2016年7月第1版第1次印刷
定价：21.00元
*
书号：15111-13085 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12322—2015
目 次
前言 1 范围 2规范性引用文件 3术语和定义. 4应用设计
LII
4.1 一般规定 4.2 室内外设计计算参数 4.3 系统设计 4.4 安装布置. 4.5 选型 4.6 送、排风系统设计 4.7 供、排水系统设计。 4.8 绝热.. 4.9 电气与控制系统设计 4.10 消声与隔振 4.11 检测和监控。 5安装施工 5.1 一般规定 5.2 冷气机及安装附件要求， 5.3 支架安装 5.4冷气机安装.. 5.5风系统管道与设备安装 5.6水系统管道与设备安装 5.7防腐和绝热。 5.8电气系统的安装 6调试、验收、综合检验与调整 6.1 一般规定 6.2调试 6.3验收. 6.4综合检验和调整 7日常使用和维护 7.1一般要求. 7.2 安全检查。 7.3 定期保养. 附录A（资料性附录） 工程质量检查表
9
10 10 10 10 12
表1逗留区域空气计算参数. 表2工作岗位区域空气计算参数
1 JB/T12322--2015
表3 检查项目与方法表A..1设备开箱检查记录. 表A.2 隐蔽工程验收记录表A.3 试运转记录表A.4 系统施工验收记录
..12 . 13
13 *. 14
II JB/T12322—-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：澳蓝（福建）实业有限公司、合肥通用机械研究院、广东蒙特科瑞莱空气处
理设备有限公司、浙江海滨建设集团有限公司、合肥通用机电产品检测院有限公司。
本标准参加起草单位：上虞市东兴建设工程有限公司、浙江纳特智能网络工程有限公司。 本标准主要起草人：黄华铃、何华明、周旺旺、聂宗斌、钟瑜、辛军哲、陈水荣、李春阳、项舟、
王叶军、刘晨曦。
本标准为首次发布。
II JB/T12322—2015
蒸发式冷气机安装与使用要求
1范围
本标准规定了蒸发式冷气机（以下简称冷气机）安装与使用要求的术语和定义、冷气机的应用设计、 安装施工、调试、验收、综合检验与调整、日常使用和维护。
本标准适用于工业与民用建筑中使用的蒸发式冷气机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700碳素结构钢 GB/T706 热轧型钢 GB3096 声环境质量标准 GB/T14093.1 机械产品环境技术要求湿热环境 GB/T25860 蒸发式冷气机 GB50019 采暖通风与空气调节设计规范 GB50169 电气装置安装工程接地装置施工及验收规范 GB50242 建筑给水排水及采暖工程施工质量验收规范 GB50243 通风与空调工程施工质量验收规范 GB50303 建筑电气工程施工质量验收规范 HG/T3923 循环冷却水用再生水水质标准
3术语和定义
下列术语和定义适用于本文件。
3.1
冷气机安装 evaporative air cooler installation 专业安装人员根据工程设计图样、用户的实际环境情况以及合理的安装要求，将冷气机固定在合理
的位置并进行正确的组合、管道连接、水电连接，调试，以达到冷气机应有的使用功能。 3.2
安装面 installation surface 支撑和固定冷气机的受力面，多指建筑物的墙面、地面和屋面。
3.3
安装支架installation rack 一种使冷气机可靠地固定在安装面上的构件。
3.4
安装附件 installation accessories 随机配送的用于固定冷气机的螺栓以及冷气机和风道，水管路连接用的零部件和（或）构件
1 JB/T12322—2015
4应用设计
4.1一般规定 4.1.1应根据建筑物的用途、规模、使用特点、负荷特性与参数要求、所在地区气候特征和水资源条件以及能源状况等条件选取冷气机。在满足使用要求的前提下，对于下列场所的空气冷却过程，宜采用冷气机：
a）当夏季空调室外计算湿球温度较低、温度的日较差大的地区： b）高温作业的岗位送风、设备的冷却降温： c）在过渡季节采用新风冷却能产生较大节能效果的场所。
4.1.2选用的冷气机应符合GB/T25860的规定。 4.1.3冷气机供水水质应符合卫生要求，宜循环使用：补水量应根据补水水质、蒸发水量、排污等计算确定。 4.1.4冷气机工程施工图设计文件应符合下列要求：
a）施工图设计文件应以施工图样为主，另外还应包括图样目录、设计施工说明、主要设备表、系
统图、平面图及详图等内容： b》设计应符合国家现行有关规定的要求。
4.1.5应预留安装、操作和维修所需的空间，并根据需要预留安装和维修用孔洞。 4.1.6当设计对施工有特殊要求时，应在设计文件中加以说明。 4.2室内外设计计算参数 4.2.1 全面送风降温时，人员逗留区域空气计算参数应符合表1的规定。
表1逗留区域空气计算参数
参数温度℃ 相对湿度% 风速 m/s
夏季 26~28 40~80 0.5~1.0
24~26 40~80 0.3~0.5
28~32 40~80 1.0~1.2
4.2.2局部送风降温时，人员工作岗位区域空气计算参数应符合表2的规定。
表2工作岗位区域空气计算参数
参数温度℃ 迎面风速m/s 注：轻作业时风速宜采用表中低值，重作业时风速宜采用较高值，中作业时其数据可按插入法确定。
工作岗位 26~28 0.8~1.5
24~26 0.3~0.8
28~32 1.5~2.8
4.2.3高温、强热辐射作业人员的工作区域，其空气计算参数应符合GB50019的规定。 4.2.4室内空气计算参数的确定应按送风温差不小于3℃的要求进行校核。 4.2.5室内空气质量应符合国家现行的有关室内空气质量、污染物浓度控制的卫生标准的要求。 4.2.6室外空气计算参数，应采用夏季通风室外计算温度及相对湿度：必要时，应根据当地极端室外气象参数进行不保证率的校核计算。 4.2.7冷气机降温处理后出风口温度按公式（1）计算。
to-twg-n (twg- tws)
(1)
2
