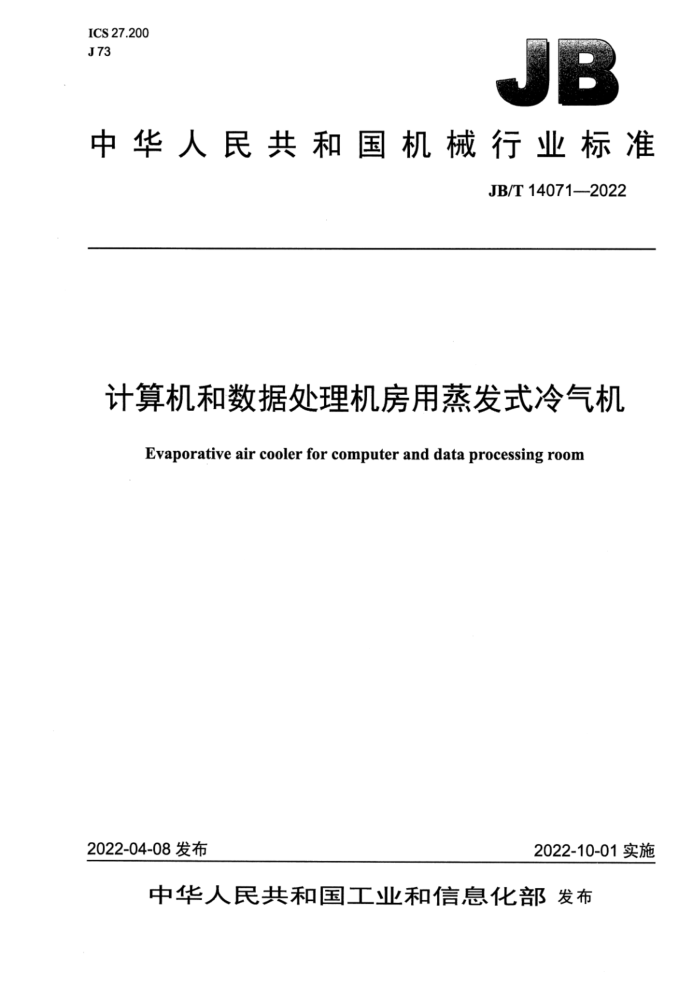

中华人民共和国机械行业标准
JB/T14071-2022
计算机和数据处理机房用蒸发式冷气机
Evaporative air cooler for computer and data processing room
2022-04-08发布
2022-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4型式、型号与基本参数. 5技术要求. 6试验方法. 7检验规则 8标志、包装、运输和贮存附录A（资料性附录）机房冷气机型号的编制方法.
II
1
表1名义试验工况表2读数允许误差. 表3检验项目.. 表A.1产品类型代号. 前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准起草单位：澳蓝（福建）实业有限公司、合肥通用机电产品检测院有限公司、马鞍山市博
浪热能科技有限公司、中山市艾特网能技术有限公司、维谛技术有限公司、合肥通用机械研究院有限公司。
本标准主要起草人：黄华铃、何华明、张明圣、颜世峰、郭改英、苗华、肖浩、吴俊峰。 本标准为首次发布。 计算机和数据处理机房用蒸发式冷气机
1范围
本标准规定了计算机和数据处理机房用蒸发式冷气机的术语和定义、型式、型号与基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于计算机、数据处理机和程控交换机等机房用的蒸发式冷气机（以下简称机房冷气机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2887计算机场地通用规范 GB/T4208-2017外壳防护等级（IP代码） GB/T5226.1一2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T9068采暖通风与空气调节设备噪声声功率级的测定工程法 GB/T9969 工业产品使用说明书总则 GB/T13306 5标牌 GB/T13384 机电产品包装通用技术条件 GB/T24343一2009工业机械电气设备绝缘电阻试验规范 GB/T258602010蒸发式冷气机 GB/T32192耐电压测试仪 JB/T10359 空调器室外机用塑料环境技术要求 YD/T282-2000通信设备可靠性通用试验方法 YD/T1173通信电源用阻燃耐火软电缆 YD/T1363.3通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议
3术语和定义
下列术语和定义适用于本文件。
3.1
计算机和数据处理机房用蒸发式冷气机evaporativeaircoolerfor computeranddataprocessing room
将外部空气经过过滤净化、加湿降温处理后引入机房的设备，由送风系统、水循环分布系统、过滤系统、中央控制系统、环境监测传感器、填料及外壳等部件组成。 3.2 3.3
制冷消耗功率coolingpowerconsumption 名义试验工况下，机房冷气机所消耗的总功率，单位为千瓦（kW）。
3.4
显热制冷量sensible coolingcapacity 名义试验工况下，单位时间内通过水分蒸发吸热而使通过设备的空气显热降低的量值，单位为千瓦
(kW). 3.5
耗水量evaporative quantity 名义试验工况下，机房冷气机在单位时间内因水蒸发所消耗的水量，单位为升每小时（L/h）。
3.6
蒸发冷却效率evaporative cooling efficiency 名义试验工况下，机房冷气机进、出口空气干球温度差与进口空气干、湿球温度差之比。 注：通常用百分数来表示。
3.7
能效比 energy efficiencyratio,EER 名义试验工况下，机房冷气机提供的显热制冷量与制冷消耗功率之比，单位为千瓦每千瓦（kW/kW）。
4型式、型号与基本参数
4.1型式 4.1.1机房冷气机按采用风机的类型分为：
离心式；轴流式。
4.1.2机房冷气机按结构和安装型式分为：
上出风型；下出风型；侧出风型。
4.1.3机房冷气机按电源类型分为：
三相；单相。
4.1.4机房冷气机按电控功能分为：
单速；多档调速；无级调速。
.
4.2型号
机房冷气机型号的编制方法参考附录A或由制造商自行确定，但型号中应体现名义试验工况下机组的风量。 4.3环境条件 相对湿度：≤90%；海拔：≤2000m。
当海拔超过2000m时，机房冷气机应降额使用或由制造商与用户协商处理。 4.4试验工况
机房冷气机的名义试验工况按表1的规定。
表1名义试验工况
进口空气状态
出口空气状态
干球温度
湿球温度
干球温度
相对湿度
工况类型
℃ 14.5 23.1
℃ ≤16 ≤25
℃ 20.5 30.7
% ≤85 ≤85
工况1 工况2
5技术要求
5.1一般要求 5.1.1机房冷气机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 5.1.2机房冷气机的结构应满足以下要求：
a）壳体应有足够的强度，在运输和启动、运行、停止后不应出现凹凸变形： b）机房冷气机应设排水口，排水应顺畅、无渗漏： c）机房冷气机各零部件应安装牢固可靠： d）机房冷气机配置的过滤器过滤效果应符合GB/T2887的规定。
5.1.3机房冷气机的材料应满足以下要求：
a）机房冷气机选用的板材、型材、管材、配件等应符合国家标准的规定； b）材料应无毒、无异味、无腐蚀性； C）塑料材料防老化性能应符合JB/T10359的规定。
5.1.4机房冷气机的零部件应满足以下要求：
a）机房冷气机金属构件表面应进行除锈和防腐处理； b）所用填料应符合相应国家或行业标准的规定： c）配备的风机、水泵以及其他零部件均应符合相应国家或行业标准的规定： d）机房冷气机的零部件应采取低温防冻措施。
5.1.5机房冷气机的外观应满足以下要求：
a）机房冷气机表面应无明显划伤、压痕，表面光洁，喷涂层均匀、色调一致，无流痕、气泡和剥
落，壳体内应清理干净、无杂物： b）机房冷气机的装饰性、功能性塑料件表面应平整、色泽均匀，不得有裂痕、气泡等缺陷。
5.2性能要求 5.2.1启动与运转
机房冷气机在额定电压、额定频率下应能正常启动和运转，零部件应无松动，运行过程中无杂音和 5.2.2防漏水性能
机房冷气机的载水部件应无渗漏。 5.2.3防带水性能
机房冷气机在最高转速下正常运行时，室内应无水珠，出风口应无水珠吹出，按6.3.3试验后，绢纸上应无可见水渍。 5.2.4风量
机房冷气机风量的实测值应不低于明示值的95%。 5.2.5出口静压
机房冷气机的出口静压应满足以下要求： a>直吹型：0Pas b）风管型：当风量小于15000m/h时应不小于80Pa，当风量大于或等于15000m/h时应不小
于120Pa。
5.2.6制冷消耗功率
在名义试验工况下，机房冷气机制冷消耗功率的实测值应不大于明示值的110% 5.2.7蒸发冷却效率
在名义试验工况下，机房冷气机蒸发冷却效率的实测值应不低于明示值，且不低于75%。 5.2.8显热制冷量
在名义试验工况下，机房冷气机显热制冷量的实测值应不低于明示值的95%。 5.2.9耗水量
在名义试验工况下，机房冷气机耗水量的实测值应不低于明示值的95%。 5.2.10能效比
在名义试验工况下，机房冷气机能效比实测值应不低于明示值的95%。
5.2.11噪声
机房冷气机的噪声以A计权声功率级计，实测值应不超出明示值3dB（A） 5.3安全要求 5.3.1电气安全
机房冷气机的电气要求应符合以下规定： a）机房冷气机电线穿孔和接插头应采用绝缘套管或其他保护措施，绝缘电阻值应不小于1MQ2； b）耐电压要求：在规定的试验电压下，机房冷气机应无击穿和闪络； c）机房冷气机所采用的所有电缆应符合YD/T1173的规定。 5.3.2防护等级
机房冷气机的防护等级应满足以下要求： a）机房冷气机外壳防水应符合GB/T4208一2017中IPX4的规定； b）机房冷气机配备的风机电动机的防水应符合GB/T4208一2017中IPX4的规定； c）机房冷气机配备的水泵如果为潜水泵则应符合GB/T4208一2017中IPX6的规定，如果为高脚
泵则应符合GB/T4208-—2017中IPX4的规定； d）机房冷气机配备的排水阀的防水应符合GB/T4208一2017中PX4的规定。
5.4可靠性
机房冷气机应具有高可靠性，整个机组的平均故障间隔时间MTBF不低于20000h，使用寿命不少于10年。 5.5电气控制 5.5.1基本控制功能 5.5.1.1机房冷气机控制器应采用微处理中央控制器，具备中文操作界面，系统可选择手动、自动运行模式。 5.5.1.2# 机房冷气机应能依据室内外温湿度，进行与空调的自动切换运行。 5.5.1.3在空调无法正常运行，系统检测到室内温度高于设定值时，机房冷气机应能重新启动以控制室内温度。 5.5.1.4机房冷气机应提供消防联动接口。 5.5.1.5机房冷气机应具有意外断电后来电自启动功能。 5.5.1.6机房冷气机应具有防盗报警功能。 5.5.1.7机房冷气机应具有当环境温度低于3℃时能停止淋水并自动排水的功能。 5.5.2显示与查询功能
在显示面板上应可进行设定、查询记录等操作，断电后应能保存设定值和记录的信息。中央控制器上应可查询历史室内温湿度、故障记录及机组累计运行时间、联动时间、停机时间、故障次数、停机次数等。 5.5.3遥测、遥信及遥控
通信接口协议及格式应符合YD/T1363.3的规定。遥测、遥信、遥控项目至少应满足以下要求：
遥测：检测室内外温湿度；遥信：监测机房冷气机的运行状态，正常/故障状态；一遥控：能远程控制机房冷气机的开关机，设定运行控制参数。
6试验方法
6.1试验条件 6.1.1机房冷气机按铭牌上的额定电压和额定频率试验。 6.1.2机房冷气机应按4.4的名义试验工况进行试验。
