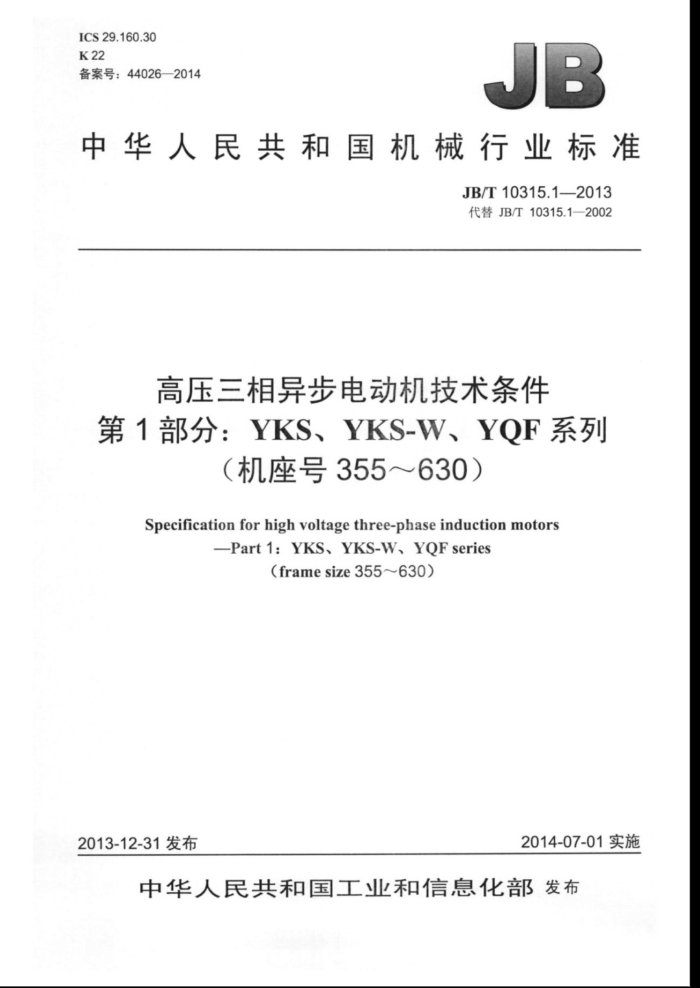

ICS29.160.30 K22 备案号：44026—2014
JB
中华人民共和国机械行业标准
JB/T10315.1—2013 代替JB/T10315.1—2002
高压三相异步电动机技术条件
第1部分：YKS、YKS-W、YOF系列
（机座号355～630）
Specification for high voltage three-phase induction motors
-Part1:YKS.YKS-W、YQFseries
(framesize355630)
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T10315.1—2013
目 次
前言 1范围.. 2规范性引用文件. 3型式、基本参数与尺寸. 4 技术要求. 5 检验规则. 6 标志、包装和保用期，图1 电动机安装尺寸外形尺寸图。 表1 机座号与同步转速及功率的对应关系表2 安装尺寸、外形尺寸及公差表3 轴伸键尺寸及公差. 表4效率和功率因数的保证值表5 效率允许降低值表6堵转转矩对额定转矩之比的保证值表7堵转电流对额定电流之比的保证值表8电气性能保证值的容差，表9振动强度限值（方均根值）表10A计权声功率级的噪声数值表11电动机的负载转动惯量表12 出线端标志， JB/T10315.1—2013
前言
JB/T10315《高压三相异步电动机技术条件》分为两个部分：一高压三相异步电动机技术条件第1部分：YKS、YKS-W、YQF系列（机座号355～630）；
一高压三相异步电动机技术条件第2部分：YKK、YKK-W系列（机座号355630）。 本部分为JB/T10315的第1部分本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T10315.1一2002《YKS，YKS-W、YOF系列高压三相异步电动机技术条件（机座号
355～630）》，与JB/T10315.1一2002相比主要技术变化如下：
规范性引用文件中，部分文件已修订，部分文件已作废，重新引用 —增加引用GB14711一2013； —3.9：键宽的尺寸公差按新规定，h9改为h8：一4.3：取消“杂散损耗按额定输入的0.5%计”的效率测试方法；一4.16：电动机空载时的振动强度限值按GB10068一2008的规定：
5.2：电动机的检查试验项目，增加了“旋转方向的检查”。 本部分由中国机械工业联合会提出。 本部分由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本部分负责起草单位：上海电器科学研究所（集团）有限公司、上海电机系统节能工程技术研究中
心有限公司。
本部分参加起草单位：上海电机厂有限公司、沈阳电机股份有限公司、东方电机股份有限公司、淄博牵引电机集团股份有限公司、湘潭电机股份有限公司、江西电机有限责任公司、哈尔滨电机厂有限责任公司、佳木斯电机股份有限公司、济南生建电机厂有限公司。
本部分主要起草人：李光耀、陈琳、鲁扬瑞、颜雨丽、沙登君。 本部分所代替标准的历次版本发布情况为：
JB/T10315.1—2002。
II JB/T10315.1—2013
高压三相异步电动机技术条件第1部分：YKS、YKS-W、YQF系列
（机座号355～630）
1范围
JB/T10315的本部分规定了封闭带空-水冷却器和气候防护三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则，以及标志、包装和保用期的要求。
本部分适用于一般用途YKS、YKS-W、YQF系列高压笼型三相异步电动机，机座号为355～630 （以下简称电动机）。 注：YKS系列适用于户内，YKS-W、YQF系列适用于户外含有尘埃、潮湿等环境。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755—2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032—2012三相异步电动机试验方法 GB/T1993—1993 旋转电机冷却方法 GB/T4772.2—1999 旋转电机尺寸和输出功率等级 第2部分：机座号355~1000和凸缘
号1180~2360
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.12006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB147112013中小型旋转电机通用安全要求 GB/T22715—2008交流电机定子成型线圈耐冲击电压水平 JB/T4375—1999电工产品户外、户内腐蚀场所使用环境条件
3型式、基本参数与尺寸
3.1 电动机型号由产品代号、规格代号、特殊环境代号三部分依次排列组成。
示例：YKS（或YQF）-3551-4-W
特殊环境代号，适用于YKS系列。表示户外（户内省略）规格代号，表示中心高355mm，1号铁心长，4极产品代号，表示封闭带空-水冷却器的笼型异步电动机（或气候防护的笼型异步电动机）
1 JB/T10315.12013
3.2 电动机的外壳防护等级：YKS系列为IP44，YKS-W系列为IP54，YQF系列为IPW24（按GB/T 4942.1—2006的规定）。 3.3电动机的冷却方法：YKS、YKS-W系列为IC81W，YQF系列为IC01（按GB/T1993一1993的规定)。 3.4 电动机的结构及安装型式为IMB3（按GB/T997一2008的规定）。 3.5 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的额定频率为50Hz， 额定电压为6000V或3000V。 3.7 电动机的机座号与同步转速及功率的对应关系应按表1的规定。
表1 机座号与同步转速及功率的对应关系
同步转速 /min 1000
机座号 铁心长序号 3000
1500
750
600
500
功率 kw
I 2 3 4 5 6 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 一 2 3 1 2 3 4
220 250 280 315 355 400 450 500 560 630 一 710 800 900 1000
185 200 220 250 280 315 355 400 450 500 560 630 710 800 900
一
一一一
一
185 200 220 250 一 280 315 355 400 450 500 560 630 710 800 900 1000 一 1120 1250 1400 1600 1800 2000 一
355
一一一一
一一
185 200 220 250 280 315 355 400 450 一 500 560 630 710 一 800 900 1000 1120 1250 1400 1600
T
400
185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400
/
185 200 220 250 280 315 355 400 450 500 560 630 710 800 900 1000
450
一
1120 1250 1400 1 600 一 1800 2000 2 240 2.500 2800 3150 一
1000 1120 1250 1400
500
1600 1800 2000 2.240 2500 2800 一
560
630
3.8 电动机的安装尺寸及公差应符合图1及表2的规定， 外形尺寸不大于图1及表2的规定。 2 JB/T10315.1—2013
9 0281 060 OPEN 060 E 0
/
0681 086 081 O0S 000 0 0S9 1 058 001 00
L
-
一
国 C SAA MSAA 0 009 1 0081 0000
OS10 OSEZ 000 000 550 0082 0001 OSO1 0011 OSII 0 O0EI O 0 OS1 009 0061 0 000 内 1. ￥清 FM F F 0 0 0 DOI 2 83 2 3 23 3 3 4
OH
CF
5
O w 韩车
清 时 2 5
4
等
o0
0s 0
OOS
4
15
0 0 00
0
03
0 2 0
O
2
1
OA 图 2 表 F 福 O50干 250F O50 2s0F LS0F S0F 590F
恒堂：
￥清 F 0 0 0 0 0 0 0 OOE 0 0
00
/1000
斗青 V 0 0 0 0 3
1
00
0干
0干
二
+弄 FV 3 5 5 05 0 5 00 0 0 时 0F1F SLIF 禁 006 0
012 000 0 01zF
0
时 F SL'IF 禁肘 0 0 0 0 0 0 极数
正
2 电
一
2
机座号 15
OSt
0
0
400 JB/T10315.1—2013
表4 效率和功率因数的保证值（续）
同步转速 r/min
功率 kw 315 92.7 92.9 93.0 92.7 91.9 92.1 0.86 0.86 0.83 0.80 0.79 0.75 355 93.0 93.1 93.2 92.8 92.1 92.3 0.86 0.86 0.83 0.80 0.79 0.75 400 93.4 93.3 93.3 93.0 92.7 92.7 0.86 0.86 0.83 0.80 0.80 0.75 450 93.8 93.6 93.7 93.2 92.8 92.8 0.86 0.86 0.84 0.81 0.80 0.75 500 94.0 93.7 93.9 93.7 93.0 93.1 0.87 0.87 0.85 0.81 0.80 0.79 560 94.1 93.9 94.1 93.8 93.1 93.2 0.87 0.87 0.85 0.82 0.80 0.79 630 94.3 94.2 94.2 93.9 93.2 93.3 0.87 0.87 0.85 0.82 0.80 0.79 710 94.5 94.5 94.5 94.1 93.5 93.5 0.87 0.87 0.85 0.82 0.82 0.79 800 94.7 94.6 94.6 94.2 93.7 93.7 0.87 0.87 0.85 0.84 0.82 0.79 900 94.8 94.7 94.7 94.3 93.8 93.8 0.87 0.87 0.85 0.84 0.82 0.79 1000 94.9 94.8 94.8 94.4 93.9 93.9 0.88 0.87 0.85 0.84 0.82 0.79 1120 95.0 94.9 94.9 94.6 94.2
3000 1500 1 000 750 600 500 3000 1 500 1000 750 600 500
效率 %
功率因数 cosp
0.88 0.88 0.86 0.84 0.82 0.88 0.88 0.86 0.84 0.82 0.88 0.88 0.86 0.84 0.82 0.88 0.89 0.86 0.84 0.88 0.89 0.86 0.88 0.89 0.86 0.88 0.89 0.89 0.89 0.89 0.89 0.89
1250 95.2 95.1 95.1 94.7 94.4 1400 95.3 95.2 95.2 94.8 94.5 1600 95.4 95.3 95.3 94.9 1800 95.5 95.4 95.4 2000 95.7 95.6 95.6 2.240 95.8 95.7 2.500 95.9 95.8 2800 96.0 95.9 3150 96.1 一
表5 效率允许降低值
同步转速 r/min 1 000
机座号
600
500
3 000
1 500
750
效率允许降低值 %
355~450
0.3 0.2 0.15
0.4 0.2
500 560 630
0.2
4.4 在额定电压下，电动机堵转转矩对额定转矩之比的保证值应符合表6的规定。 4.5 在额定电压下，电动机起动过程中最小转矩的保证值为0.5倍堵转转矩的保证值。
在额定电压下，电动机最大转矩对额定转矩之比的保证值应为1.8倍。 4.7 在额定电压下，电动机堵转电流对额定电流之比的保证值应符合表7的规定。
4.6
