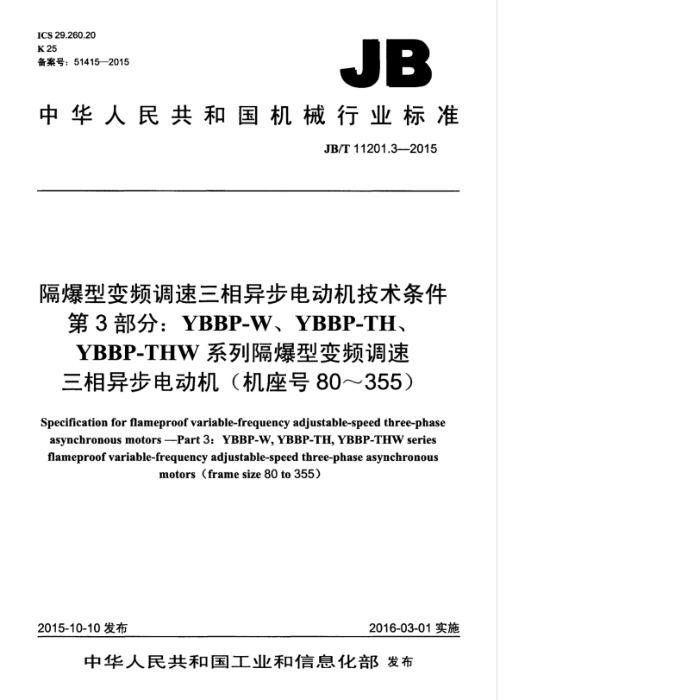

ICS29.260.20 K25 备案号：51415—2015
JB
中华人民共和国机械行业标准
JB/T11201.3—-2015
隔爆型变频调速三相异步电动机技术条件
第 3 部分：YBBP-W、YBBP-TH、 YBBP-THW系列隔爆型变频调速三相异步电动机（机座号80～355）
Specification for flameproof variable-frequency adjustable-speed three-phase asynchronous motors --Part 3: YBBP-W, YBBP-TH, YBBP-THW series flameproof variable-frequency adjustable-speed three-phase asynchronous
motors (frame size 80 to 355)
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T11201.32015
目 次
前言 1范围. 2规范性引用文件 3型式、基本参数与尺寸. 4技术要求.. 5试验方法. 6 检验规则 7 标志、包装及保用期.
12 .23 24 26
图1尺寸示意图（一）图2尺寸示意图（二）图3尺寸示意图（三）图4 负载特性曲线
.9 24
表1结构及安装代码表2机座号与转速及功率的对应关系表3额定转矩与标称功率的对应关系. 表4机座带底脚、端盖上无凸缘的电动机. 表5机座带底脚、端盖上有凸缘（带通孔）的电动机，表6机座不带底脚、端盖上有凸缘（带通孔）的电动机表7轴伸键尺寸及公差.. 表8径向圆跳动公差. 表9径向圆跳动及轴向圆跳动公差表10 平行度公差表11 平面度公差表12 键槽的对称度公差表13 电动机变频范围额定运行的环境条件（一）表14 电动机变频范围额定运行的环境条件（二）表15 效率和功率因数的保证值。 表16 堵转转矩对额定转矩之比的保证值表17 最小转矩对额定转矩之比的保证值表18 最大转矩对额定转矩之比的保证值，表19 堵转电流对额定电流之比的保证值表20 电气性能保证值的容差. 表21 断电后时间间隔表22 定子绕组试验电压的有效值表23 定子绕组试验冲击电压峰值. 表24 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） ***21
11 11
11 11
*12
12 12
....13 .14
15 .16 17 .18 19 .20 .20 ...20
I JB/T11201.32015
.21. .22 .24
表25 A计权声功率级的噪声数值表26 负载噪声数值的增值表27 试验项目 #中品中中中中#中表28 试验样品的数量和定期抽试期限表29 出线端标志
..
.27
000000000
II JB/T11201.32015
前言
JB/T11201《隔爆型变频调速三相异步电动机技术条件》分为三个部分：
第1部分：YBBP系列隔爆型变频调速三相异步电动机（机座号80～355）：第2部分：YBBP系列隔爆型（ExdICT1～T4）变频调速三相异步电动机（机座号80～355）：第3部分：YBBP-W、YBBP-TH、YBBP-THW系列隔爆型变频调速三相异步电动机（机座号80~ 355)。
本部分为JB/T11201的第3部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆电气研究所有限公司。 本部分参加起草单位：南阳防集团股份有限公司·江苏锡安达防爆股份有限公司，安徽皖南电机
股份有限公司、河南安阳华安煤矿电机有限责任公司、国家防爆电气产品质量监督检验中心
本部分主要起草人：王军、曹旭、吴宣东、陆进生、陈学锋、陈胜章、李梅兰、马秋菊。 本部分为首次发布。
III JB/T11201.32015
隔爆型变频调速三相异步电动机技术条件
第3部分：YBBP-W、YBBP-TH、 YBBP-THW系列隔爆型变频调速三租异步电动机（机座号80一355）
1范围
JB/T11201的本部分规定了YBBP-W、YBBP-TH、YBBP-THW系列隔爆型变频调速三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于户外（代号W）、湿热带（代号TH）、户外湿热带（代号THW）隔爆型变频调速三相异步电动机（机座号80～355）（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T10322012三相异步电动机试验方法 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环） GB/T2423.16E 电工电子产品环境试验第2部分：试验方法试验及导则：长霉 GB/T2423.17 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB3836.1-—2010爆炸性环境第1部分：设备通用要求 GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型“e保护的设备 GB/T4772.11 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB4798.4电工电子产品应用环境条件第4部分：无气候防护场所固定使用 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12351—2008热带型旋转电机环境技术要求 GB/T22670一2008变频器供电三相笼型感应电动机试验方法 GB/T22719.1-2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 JB/T4159-2013热带电工产品通用技术要求
1 JB/T11201.32015
3 型式、基本参数与尺寸
3.1 电动机型号由产品代号、规格代号和特殊环境代号三部分组成。
示例： YBBP
THW
132S
特殊环境代号，湿热带、户外（无防护） 4表示4极规格代号，132表示中心高，S表示短机座产品代号，Y表示三相异步电动机，B表示隔爆型，BP表示变频调速
3.2电动机应按GB3836.2的规定制成隔爆型，防爆标志为ExdIIBT1Gb、ExdIIBT2Gb、Exd IBT3GbExdIBT4GbC见GB3836.1) 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4电动机的冷却方法为IC411（自扇冷）或IC416（强迫通风）（见GB/T1993）。 3.5电动机的结构及安装代码为IMB3IMB5、IMB6IMB7、IMB8IMB35IMV1IMV3、IMV5 IMV6、IMV15、IMV17、IMV35和IMV37（见GB/T9972008），并应符合表1的规定。
表1结构及安装代码
机座号 80~160 180~280 315~355
结构及安装代码（IM）
B3-B5.B6.B7-B8-B35V1-V3-V5-V6.V15-V17-V35.V37
B3、B5~B35、V1 B3-B35.V1
3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7电动机的基准频率为50Hz，额定电压为380V、660V、380V/660V。
注：额定电压和基准频率是指电动机输出恒转矩和恒功率特性间的转折点相对应的电动机工作电压及频率。 3.8电动机应按下列标称功率制造：
0.18kW.0.25kW.0.37kw、0.55kW.0.75kW.1.1kW.1.5kw.2.2kW.3kW.4kW.5.5kW. 7.5kw.11kw.15kW.18.5kw.22kw.30kw.37kw.45kw.55kW.75kw.90kw.110kw 132kW.160kW.(185kw).200kW.(220kw).250kW.(280kw)315kw。
注：带括号的为不优先推荐的规格。
3.9电动机的机座号与转速及功率的对应关系按表2的规定。
表2机座号与转速及功率的对应关系
同步转速/min
机座号
3000
1 500
1000 功率kw 0.37
750
600
0.75 1.1 1.5 2.2 3
0.55 0.75 1.1 1.5 2.2 3
0.18 0.25 0.37 0.55 0.75 1.1
80M
0.55 0.75 1.1 1.5
2 90S 90L
1
100L
2
2
