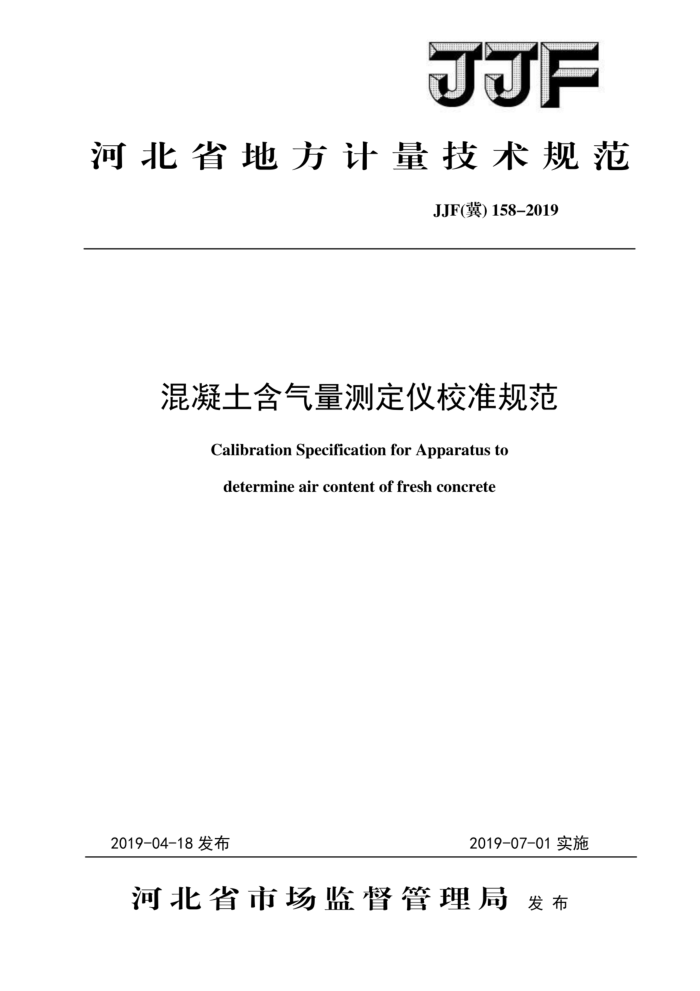

JJF
河北省地方计量技术规范
JJF(冀) 158-2019
混凝土含气量测定仪校准规范
Calibration Specification for Apparatus to determineaircontent of fresh concrete
2019-07-01实施
2019-04-18发布
河北省市场监督管理局 厂发布 JJF(冀)158—2019
混凝土含气量测定仪校准
规范
JJF(冀) 158-2019
CalibrationSpecificationforApparatusto
determineaircontentoffreshconcrete
归口单位：河北省市场监督管理局主要起草单位： 河北省计量监督检测研究院
本规范委托河北省计量监督检测研究院负责解释 JJF（冀）158—2019
本规范主要起草人：
王彦伟（河北省计量监督检测研究院）
戴艳梅（河北省计量监督检测研究院）
麻少旭（河北省计量监督检测研究院）
程旭超（河北省计量监督检测研究院）
杨林林（河北省计量监督检测研究院） JJF（冀）158—2019
目 录
引 言 1 范围. 2 引用文件. 3 术语. 4 概述. 5 计量特性. 5.1容积. 5.2 密封性. 5.3含气量... 6校准条件.. 6.1环境条件. 6.2校准用设备， 7校准项目和校准方法 7.1校准项目.. 7.2校准方法.. 8校准结果的表达. 9复校时间间隔. 附录A混凝土含气量测定仪校准记录格式附录B校准证书（内页）格式.：附录C纯水在标准大气压下的密度值表. 附录D示值误差测量不确定度评定示例.
(I) (1) (1) (1) (1) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (6) (6) . (7) (8) . (10) (11) JJF(冀)158—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范的主要技术内容参考了建筑工业行业标准JG/T246-2009《混凝土含气量测定仪》、国家标准GB/T1226-2017《一般压力表》、国家计量检定规程 JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》
本规范是首次制定的河北省地方计量校准规范。
II JJF（冀）158—2019
混凝土含气量测定仪校准规范
1 范围
本规范适用于混合式气压法测定混凝土拌合物含气量测定仪或直读式含气量测定仪（以下简称含气量仪）的校准。 22 引用文件
本规范引用下列文件： JJF1001-2011通用计量术语及定义 JJF1094-2002测量仪器特性评定 JG/T246-2009混凝土含气量测定仪 GB/T1226-2017一般压力表 JJG52-2013弹性元件式一般压力表、压力真空表和真空表 JTGE30-2005公路工程水泥及水泥混凝土试验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范
3术语 3.1含气量aircontentoffreshconcrete
单位体积中空气体积的百分比。
3.2混凝土含气量测定仪Apparatustodetermineaircontentoffreshconcrete
混凝土含气量测定仪适用于测定骨料粒径不大于40mm，含气量不大于 10%，有落度的混凝土拌合物中的含气量。 4概述
含气量仪主要由仪器和盖体两部分组成，如图1所示。
1 JJF（冀)158—2019
10
1一一含气量-压力表：5—一盖体：9一气室 2——操作阀；6—一容器；10——取水管； 3——排气阀：7—一进水阀：11——标定管：
4——固定卡子：8——进气阀图1含气量测定仪结构示意图
采用打气筒加压的含气量仪，盖体部分主要由进水阀、进气阀、气室、操作阀、排气阀及含气量压力表或数显系统等组成。采用手泵加压的含气量仪，盖体部分主要由进水阀、手泵、气室、气室排气阀、操作阀、排气阀及含气量压力表或数显系统等组成。取水管和标定管在仪器标定时使用。
含气量仪应在温度为20℃土10℃的环境下使用和校准。当使用环境超出此范围时，指针式含气量仪应重新标定后方可使用。数显式含气量仪应配有温度自动校正系统。根据含气量仪上显示表的不同，当安装的是普通的压力表时称为普通含气量测定仪，当安装的是含气量表或数显系统时称为直读式含气量测定仪。
含气量仪容器和盖体应由耐水泥腐蚀的硬质金属制成，盖体与容器的材质应相同。
2 JJF(冀）158—2019
5计量特性 5.1容积
容器内直径与深度应相等，容积应为7000mL土25mL。 5.2密封性
含气量仪装配后应密封不漏气，在0.15MPa的压力下3min内压力下降不大于0.002MPa。 5.3含气量
容器与盖体之间可用螺栓、卡扣或其他方式联接，且应装有密封圈，保证组装后在0.1MPa~0.2MPa的压力下具有良好的水密性和气密性，且在该压力下容积变化率不应超过0.1%。
若含气量测定仪上安装的是含气量表或数码显示表，其应能直接读出或显示含气量值，压力测量范围应0MPa~0.25MPa，含气量范围为（0~10）%，示值误差不超过0.2%。对显示的分度值要求如下表1所示：
表1含气量表数码显示表分度值
含气量范围
分度值
(0~3)% (3~6)%
≤0. 1%
≤0. 2%
（6~10）%
≤0.5%
若含气量测定仪上安装的是压力表或数字压力表，示值误差不超过 0.002MPa，其要求如下表2所示：
表2压力表或数字压力表
准确度等级
量程
分度值
分辨力可估读1/5分
压力指示器
不低于1.6 （0~0.25）MPa 0. 005 MPa
压力表
度值 0.001 MPa 0.001 MPa
不低于1.0 （0~0.25）MPa
数字压力表 6校准条件 6.1环境条件 6.1.1环境温度：(20±10)℃； 6.1.2相对湿度：≤85%RH；
