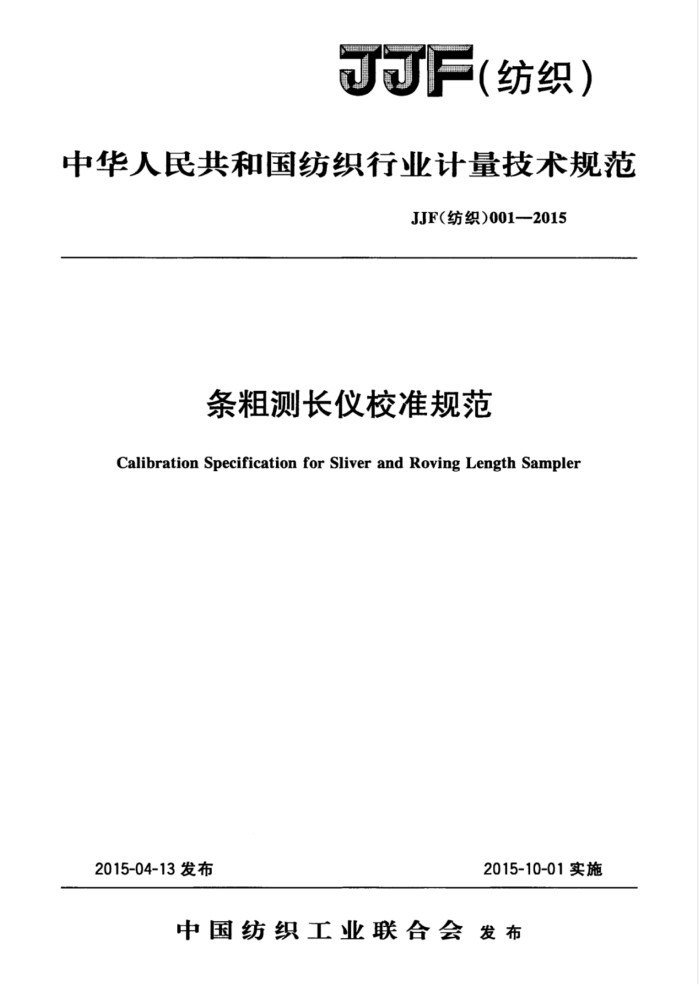

JJF （纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织)001-2015
条粗测长仪校准规范
Calibration Specification for Sliver and Roving Length Sampler
2015-10-01实施
2015-04-13发布
中国纺织工业联合会发布 JJF（纺织）001—2015
条粗测长仪校准规范 Calibration Specification for Sliver
JJF(纺织)001—2015 代替JF(纺织)001—2006
andRovingLength Sampler
归口单位：纺织计量技术委员会主要起草单位：北京市纺织纤维检验所
国家纺织计量站
常州市第一纺织设备有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）001—2015
本规范主要起草人：
席永忠 （北京市纺织纤维检验所）杨 萌 （北京市纺织纤维检验所）陈郁立（国家纺织计量站）何永健（常州市第一纺织设备有限公司）张 平（北京市纺织纤维检验所） JJF(纺织）001-2015
目 录
引言 1范围 2引用文件. 3计量特性 3.1外观要求… 3.2计量性能要求 4校准条件. 4.1环境条件. 4.2标准器及其他设备 5校准项目和校准方法 5.1校准项目.· 5.2校准方法· 6校准结果 7复校时间间隔· 附录A条粗测长仪校准记录表附录B滚筒周长示值误差测量结果的不确定度评定（示例）
(I) (1) (1) (1) (1)
.
：
(1) (1) (1)
：
(1) (2) (2)
：
(2) ：（3) (3)
·
(4) (5)
I JJF（纺织）001—2015
引言
1985年由中华人民共和国纺织工业部制定了部门计量检定规范JJF-01-85《Y301
型条粗测长器》，并于1985年10月1日起实施；2006年转换为JJF（纺织）001一2006 《条粗测长器校准规范》，由于当时没有进行修订，仍沿用了原检定规范的内容。
本规范与JJF（纺织）001一2006《条粗测长器校准规范》相比，主要技术变化如下：
一修改了适用范围，将“新制造”改为“首次使用”；将“检定”修改为“校
准”；将“Y301型”删除；
一增加了引用文件；一增加了校准环境，在标准器及其他设备中增加了秒表；一修改了滚筒周长和压辊质量的计量特性，增加了电动式条粗测长仪的转速及滚
筒停位；
增加了电动式条粗测长仪的转数、转速及滚筒停位项目及相关校准方法；增加了长度示值误差测量结果不确定度的评定；一修改了检定记录表，改为校准记录表。 本规范的附录A附录B为资料性附录。 本规范历次版本发布情况为：一JJG（纺织）001一2006。
I JJF（纺织）0012015
条粗测长仪校准规范
1 范围
本规范适用于首次使用、使用中和修理后用于摇取一定长度的条子或粗纱，以测试其均匀度的手摇式或电动式条粗测长仪及同类仪器的校准。 2引用文件
本规范引用下列文件： JJF1001通用计量术语及定义 JJF1071国家计量校准规范编写规则 JJF1059.1测量不确定度的评定与表示使用本规范时，应注意使用上述引用文件的现行有效版本。 凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本文件。
3计量特性 3.1外观要求 3.1.1条粗测长仪应装有铭牌，铭牌上须标明型号、制造厂、产品编号和出厂年月。 3.1.2滚筒、压辊和引条板应光滑，无挂花现象，滚筒与机架上的圆周指示刻度线应明显醒目（线宽不超过1mm），滚筒简运行时应灵活平稳，无异常噪声。 3.2计量性能要求 3.2.1滚简周长：手摇式（1000士1)mm，电动式（500士0.5）mm。 3.2.2压辊重量：（标称值士50)g。 3.2.3滚筒与压辑接触面之间的间应不超过0.05mm（使用中的不超过0.1mm）。 3.2.4 滚筒转数（仅适用于电动式）：计数器的设定圈数、显示圈数、实际圈数应一致。 3.2.5 滚筒转速（仅适用于电动式）：（标称值士2)r/min。 3.2.6滚筒停位（仅适用于电动式）：在计数器上预置10次，待仪器停止运转后，测量滚筒转动起始位置和停车位置的距离应不大于3mm。 4校准条件 4.1环境条件 4.1.1环境温度：常温。 4.1.2环境湿度：≤85%RH。 4.1.3应放在稳固的平台上，周围环境应清洁，无震源和腐蚀性气体。 4.2标准器及其他设备
见表1。
1 JJF（纺织)001—2015
表1 标准器及其他设备
准确度等级或最大允许误差 0.02mm
序号 1 2 天平或相应等级的计量器具
数量
标准器及设备名称
测量范围
(0~500)mm
游标卡尺
1 1 1 1
≥6 kg (0.05~0.1)mm
10 g 2级 0.01 s
塞尺秒表
3 4
5 校准项目和校准方法
5. 1 校准项目
条粗测长仪校准项目见表2。
表2条粗测长仪校准项目
校准项目外观检查滚简周长压辊重量
首次校准 修理后校准 使用中校准
序号 1 2 3 4 5 6 7 注：十表示需校准的项目。
+ + + + + + +
+ + + + + + +
+ + + + + x +
滚简与压辊工作面之间的间隙
滚筒转数滚简转速滚简停位
5.2 校准方法 5.2.1 外观校准：按3.1.1、3.1.2的要求规定对条粗测长仪的外观进行校准。 5.2.2滚简周长校准：用游标卡尺测量滚简的直径，然后将直径的测量值乘以圆周率得到滚筒的周长。用此方法分别测量滚筒前、中、后三处周长（三处位置均以引条板上三个喂人口所对应的滚简位置为准），若有一处超差，则不合格。 5.2.3压辊重量校准：用天平或相应等级的计量器具对压辑辊进行测量，其误差应符合 3.2.2条的要求。 5.2.4滚筒与压辊接触面之间的间隙校准：用0.05mm的塞尺（使用中的用0.1mm 塞尺），测量滚筒与压辊接触面之间前、中、后三处的间隙（三处位置均以引条板上三个喂人口所对应的滚筒位置为准），前、中、后三处中每处在滚简上均匀分布四点测量，记录四点中间隙最大值，其误差应符合3.2.3条的要求，若有一处超差，则不合格。 5.2.5滚简转数校准（仅适用于电动式）：在计数器上预置10圈，在滚简上做一个明显标记，启动仪器，记录仪器停止后滚筒转动的圈数，重复测量三次，三次结果均应符合 2
