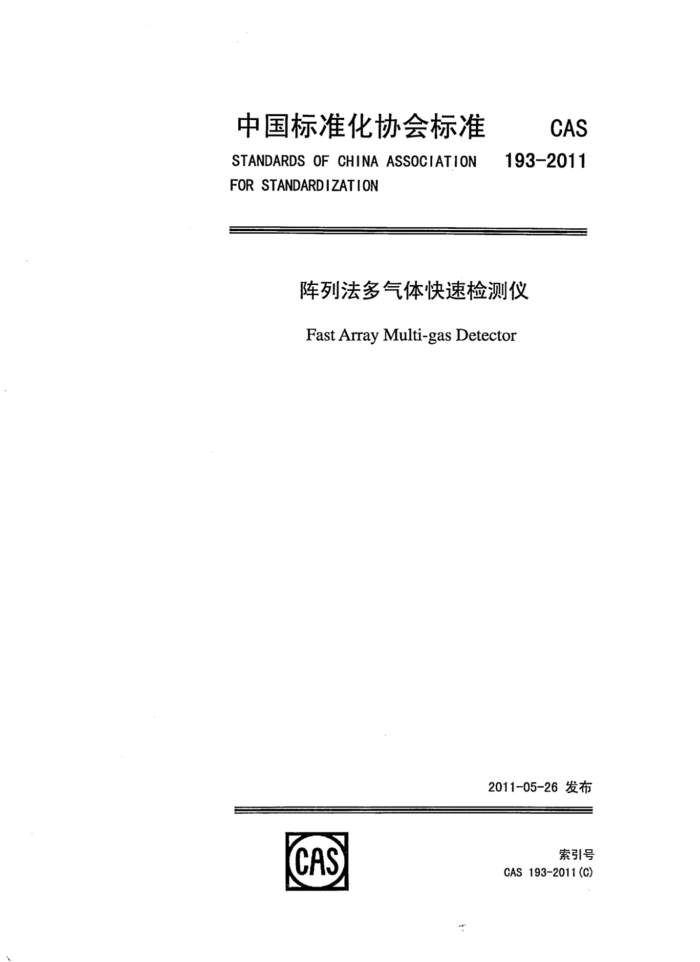

中国标准化协会标准 STANDARDS OF CHINA ASSOCIATION 193-2011 FOR STANDARDIZATION
CAS
阵列法多气体快速检测仪
Fast Array Multi-gas Detector
2011-05-26发布
CAS
索引号
CAS 193-2011(C) CAS 193-2011
该标准为中国标准化协会制定，其版权为中国标准化协会所有。除了用于国家法律或事先得到中国标准化协会文字上的许可外，不许以任何形式再复制该标准。
中国标准化协会地址： 北京市海淀区增光路33号中国标协写字楼
邮政编码：100048 3电话：68486206 68481778传真：68485356 网址：www.china-cas.org 电子信箱：cas@china-cas.org
T CAS 193-2011
前言
中国标准化协会（CAS）是组织开展国内、国际标准化活动的全国性社会团体。制定中国标准化协会标准（以下简称：中国标协标准），满足企业需要，推动企业标准化工作，是中国标准化协会的工作内容之一。中国境内的团体和个人，均可提出制、修订中国标协标准的建议并参与有关工作。
中国标协标准按《中国标准化协会标准管理办法》进行管理，按CAS1.1-2001《中国标准化协会标准结构及编写规则》的规定编制。
中国标协标准草案经向社会公开征求意见，并得到参加审定会议的75%以上的专家、成员的投票赞同，方可作为中国标协标准予以发布。
使用中国标准化协会标准的单位，应按现行国家有关规定办理标准备案，并对技术内容负责。 本标准为首次制定。 在本标准实施过程中，如发现需要修改或补充之处，请将意见和有关资料寄给中国标准化协会，以
便修订时参考。
I CAS 193-2011
引 言
阵列法多气体快速检测仪，是适应当前国家安全、环保形势并得到科技部创新基金支持研发的新型高科技产品，主要应用领域为应急检测，以及生产、安全、环保等方面的气体快速检测。
阵列法多气体快速检测仪采用传感器阵列原理，对多种气体进行检测，运用模糊识别的计算方法进行分析，通过与数据库模型对比实现气体检测的目的，并可以根据要求进行数据库的扩展。
II CAS 193-2011
阵列法多气体监测仪
1范围
本标准适用于电化学、半导体、红外线、催化燃烧的传感器组成的阵列法多气体快速检测仪（以下简称检测仪）的术语和定义、分类、要求、试验方法、检验规则、标识、包装、运输、贮存和使用说明书等。
本标准适用于阵列法多气体快速检测仪的品质检验。 2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB12358-2006作业环境气体监测报警器通用技术要求 GB4857.5仪器仪表包装通用技术条件
3术语和定义
下列术语和定义适用于本标准。 3.1传感器阵列
将样品气体的浓度转换为测量信号的各种传感器的组合。 3.2气体识别
在未知气体组份里探测到某种特定气体的过程。 4分类 4.1按工作方式分类 4.1.1固定式气体检测仪。 4.1.2便携式气体检测仪。 4.2按检测气体浓度范围进行分类 4.2.1常规气体浓度范围检测仪。 4.2.2高浓度范围检测仪。 5要求 5.1结构和外观要求 5.1.1检测仪具有时应具有提手，并配备背包。 5.1.2检测仪应具有报替功能。
1 CAS 193-2011
5.1.3检测外壳防护等级不低于国家标准等级，表面应进行防腐处理，其涂装与着色不宜脱落。 5.1.4检测应有按键操作面板，方便校正操作。 5.1.5外观应具有计量许可证标识。 5.2环境要求
环境温度： (-10~55)℃; 环境湿度： (10-90) %RH; 大气压力： (86-106)kPa。
5.3电源性能
电源性能应符合GB12358-2006中第5.3.2条的规定。 5.4电压波动
电压波动应符合GB12358-2006中第5.3.7条的规定。 5.5检测范围
检测仪检测气体种类和范围见表1。
表1检测仪检测气体种类和范围
检测范围 0~2000 高浓 0~500 常规 0~500 高浓 0~100 常规 0~1000 高浓 0~100 常规 0~10 低浓 0~10 常规
气体种类 Co
单位mo1/mol
X106 X10*6 X10* X10*6 ×10°6 X10*6 X10 X10*6 X10*6 X10*6 %VOL %VOL
SO2
HeS
03 C12 NH3 CO2 CH4
0~50 0~100 0~2 0~5
5.6示值误差
检测仪检测气体种类误差要求见表2。
2 CAS 193-2011
表2示值误差示值误差 ±5(高浓) ±3(常规) ±5(高浓) ±3(常规) ±5(高浓) 土5(常规) ±5(常规) 土5(高浓)
气体种类 CO
单位 %FS %FS %FS %FS %FS %FS %FS %FS %FS %FS %FS %FS
SO2
HzS
03
CL2 NH3 CO2 CH;
±5 ±5 ±5 ±5
注：F.S.表示检测仪的满量程。
5.7报警误差
检测仪检测气体种类报警误差要求见表3。
表3报警误差
报警误差土15(高浓) ±5(常规) 土15(高浓) ±10(常规) 土15(高浓) 土10(常规) ±15(常规) ±10(高浓)
单位 ×10~6 ×10*6 X10*6 X10*6 X10°6 X10* ×10*6 X10° ×10* ×10°6 %vol %LEL
气体种类
CO
SO2
HS
03
C12 NHs CO2 CH4
±5 ±5 ±0.1 ±3
3 CAS 193-2011
5.8方位试验
检测仪分别在X、Y、Z三个相互垂直的轴线上每旋转45°测其示值误差值和报警误差，其检示值误差和报警误差应符合5.6、5.7条规定要求。 5.9稳定性要求
按GB12358-2006中第5.3.11条规定，试验后示值误差和报警误差应符合5.6、5.7的要求。 5.10重复性要求
按GB12358-2006中第5.3.5条规定，试验后示值误差和报警误差应符合5.6、5.7的要求。 5.11响应时间
检测仪检测不同气体响应时间见表4。
表4响应时间响应时间 ≤60 ≤90 ≤60
单位 s S s s s s s s
气体种类
CO SO2 H2S 03 C12 NH3 CO2 CH4
≤60 ≤60 ≤150 ≤60 ≤30
5.12绝缘、耐压试验
按GB12358-2006中第5.3.12条规定要求试验，试验后示值误差和报警误差应符合5.6、5.7的要
求。 5.13辐射电磁场试验
按GB12358-2006中第5.3.13条规定要求试验，试验后示值误差和报警误差应符合5.6、5.7的要
求。 5.14高、低温和湿热试验
检测仪高、低温和湿热环境试验要求见表5。
4
