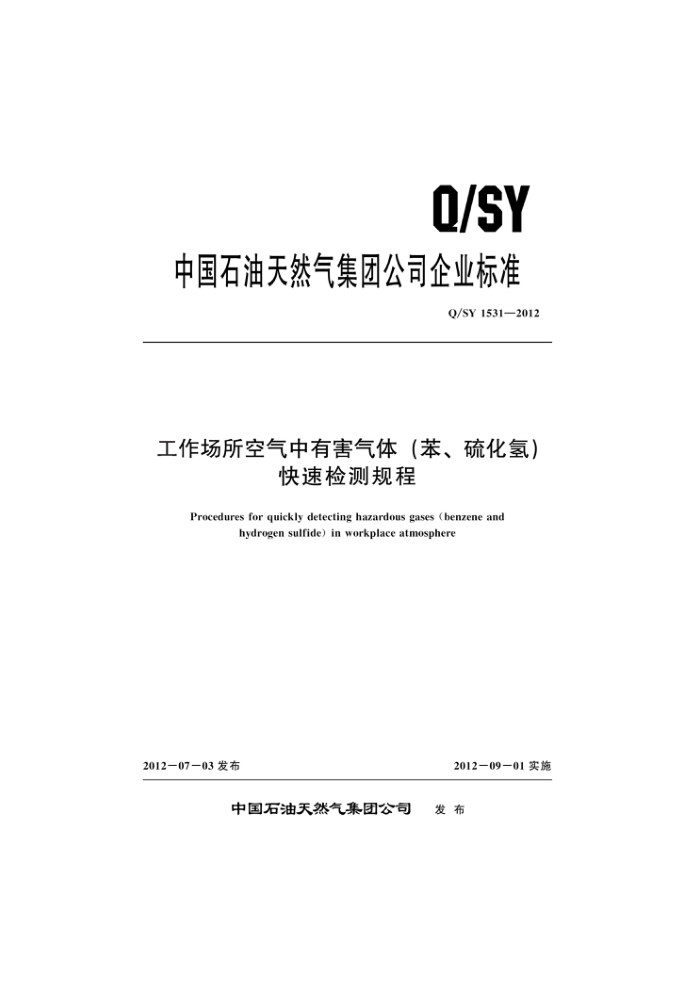

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1531—2012
工作场所空气中有害气体（苯、硫化氢）
快速检测规程
Procedures for quickly detecting hazardous gases (benzene and
hydrogen sulfide) in workplace atmosphere
2012—07－03 发布
2012－09－01实施
中国石油天然气集团公司 发布 Q/SY 1531—2012
目 次
前言范围规范性引用文件
2
检测原理直读式气体检测仪的技术要求 5试剂
....
4
现场检测 7 计算检测记录附录A（资料性附录） 仪器技术指标和仪器标定方法附录B（资料性附录） 检测记录参考文献…
6
.....
...........
8 Q/SY 1531—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：石油职业卫生技术服务中心、吉化集团职业病防治所、华北油田疾病预防控制中心、辽河油田疾病预防控制中心
本标准主要起草人：张宝林、徐列兵、董定龙、侯文胜、李剑平、刘文生、孙华。
II Q/SY 1531-2012
工作场所空气中有害气体（苯、硫化氢）快速检测规程
1范围
本标准规定了中国石油天然气集团公司工作场所空气中苯、硫化氢浓度的直读检测方法。 本标准适用于野外、边远、流动等不便进行实验室检测的工作场所的职业卫生现场检测及在火
灾、爆炸、泄漏等突发事件的特殊情况下的应急检测。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1　爆炸性环境　第1部分：设备 通用要求 GB12358作业场所环境气体检测报警仪通用技术要求 GBZ 159工作场所空气中有害物质监测的采样规范
检测原理
3
3.1苯（C.H）检测原理
采用直读式光离子化（PID）苯气体检测仪，内置采样泵将空气样品通过专用过滤管（作用是排除干扰）吸人传感器。在紫外光源发出的紫外光的作用下，苯分子产生电离，在一定范围内，光电离形成的离子数与苯分子的浓度呈定量关系，通过测定离子流得到空气中苯的浓度。 3.2硫化氢（H,S）检测原理
采用直读式气体检测仪内置强吸式采样泵，空气样品进入仪器后，利用硫化氢气体分子在电化学传感器的敏感膜上发生物理或化学吸附（或电化学反应），这种吸附（或反应）导致传感器的某种性能（或电信号）发生改变，在一定范围内，这个改变值与样品中硫化氢的浓度呈定量关系，通过测定改变值的大小得到空气中硫化氢的浓度，
4直读式气体检测仪的技术要求 4. 1 仪器基本要求 4.1.1苯应配备光离子化（PID）检测仪和气体分离管，可实现苯的选择性检测；硫化氢应配备H,S 气体传感器。 4.1.2检测仪应符合GB12358和GB3836.1的规定， 4.1.3检测仪的检定证书应齐全，包括计量检定/检验、防爆检验和出厂校验等。 4.1.4仪器生产厂家应提供干扰气种类及其干扰比值 Q/SY 1531—2012
4. 2 功能指标要求 4. 2. 1 检测范围、分辨率、相对误差应符合表1要求。
表1各种参数要求
检测范围 mg/m 0~650 0~142
分辨率 mg/m ≤0. 3 ≤1. 4
名称苯硫化氢
相对误差 ≤± 10% ≤± 10%
4. 2. 2 仪器采样为泵吸式，并配有延长采样管，
仪器连续正常工作时间8h以上。 4. 2. 4 仪器检测有声光报警功能。 4.2.5仪器有故障和电源欠压报警功能 5 试剂 5.1变色硅胶：于120℃干燥2h。 5.2零点校准气：高纯氮（纯度99.99%）或经过变色硅胶管净化的清洁空气。 5.3 苯校准气：苯标准气（建议根据现场预测浓度使用较为接近浓度的标准气标定），应使用国家认可的有证标准气体。 5.4硫化氢校准气：硫化氢标准气（建议根据现场预估计浓度使用较为接近浓度的标准气标定），应使用国家认可的有证标准气体。 现场检测
4.2.3
6
6.1检测前准备 6.1.1使用人员应经过培训取得资质后方可使用。 6.1.2对选定的直读式检测仪进行检验标定，确认其是否符合6.1.4的要求，确认合格后待用， 6.1.3在待用（苯）检测仪的气体入口处安装符合要求的气体分离管。 6.1.4按照仪器操作说明书规定，直读式检测仪在检测现场开机，待稳定后调整至检测状态。 6.2检测操作 6.2.1基本要求 6.2.1.1应按照仪器说明书和本标准的要求操作。 6.2.1.2气体分离管应有配套的抽气装置和定量标准，并说明有效期，对过期的气体分离管应报废。 6.2.1.3检测时要注意空间环境的影响，包括温度、湿度、粉尘等，要根据不同影响，采用过滤、 干燥和降温等措施，排除这些影响。 6.2.1.4根据仪器的干扰特性和被测空间的气体组成，排除其他组分对检测结果的干扰，使用的采样管不能影响检测，既不能吸附被测物，也不能污染样品， 6. 2.1.5 每次检测的通气时间应大于仪器响应时间，两次检测的间隔时间应大于仪器稳定时间。 Q/SY 1531—2012
8检测记录
检测记录应包括以下内容：检测日期、检测时间、气象条件（温度、相对湿度、气压）、测量地点（单位、厂矿名称、车间和具体测量位置）、检测设备型号、检测数据、检测人员等。记录格式参见附录 B。
4 Q/SY 1531—2012
附录A (资料性附录)
仪器技术指标和仪器标定方法
便携直读式苯、硫化氢检测仪的参考技术指标见表A.1。
A.1
表A.1参考技术指标
检测范围 mg/ m 0~650 0~ 142
响应时间 s 60 60
标准气体 mg/m 16 7
分辨率 mg/ m 0. 3 1. 4
名称苯硫化氢
A. 2 仪器标定方法：
标定用标准气为苯、石 硫化氢蒸气和空气的混合气体，应使用国家认可的有证标准气。苯、硫化氢浓度建议根据现场预测浓度使用较为接近浓度的标准气标定，
标定方法和步骤：
仪器开机预热稳定后，在纯净空气环境或者通人纯净空气1min～2min调整仪器零点使其稳定指零。
a)
b) 仪器通入标准气1min～2min，调整仪器指示值，使其与标准浓度值一致，待其稳定。
上述调零和标定两步骤，反复操作4次。 d）标定后，仪器每次使用前应在纯净空气环境按a）方法调零。 注：检测前使用清洁空气进行调零后再用标准气进行标定；检测结束后，仪器要通人清洁空气2min～5min，清
c)
洗仪器，使指示回零。
A.3苯气体分离管检测时，按其说明书要求进行操作，重复检测2次～3次，读取数据，数据应在误差范围之内。
苯气体分离管为一次性使用，过滤效率可达到现场检测苯蒸气时，有机的干扰物不会影响检测精度。
A. 4
