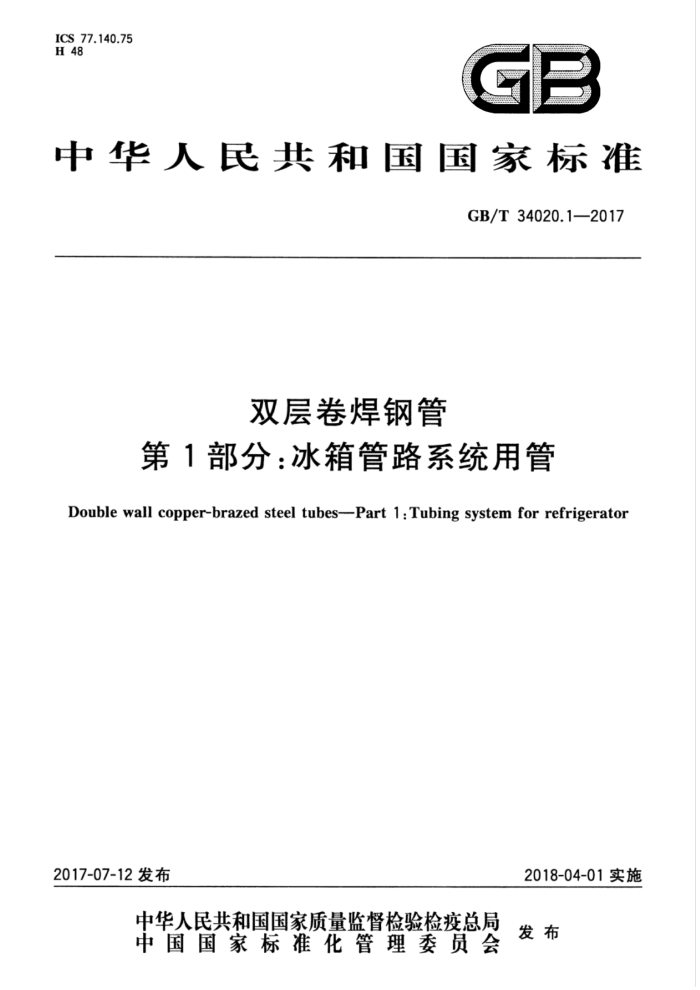

ICS 77.140.75 H 48
GB
中华人民共和国国家标准
GB/T34020.1—2017
双层卷焊钢管
第1部分：冰箱管路系统用管
Double wall copper-brazed steel tubes--Part 1:Tubing system for refrigerator
2017-07-12发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 34020.1—2017
前 創言
GB/T34020《双层卷焊钢管》分为3个部分：
一第1部分：冰箱管路系统用管；第2部分：汽车管路系统用管；
第3部分：空调和制冷设备管路系统用管。 本部分为GB/T34020的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：常州市武进顺达精密钢管有限公司、中山市三迅金属制品有限公司、常州广利表
面处理科技有限公司、天津市弘仁金属材料有限公司。
本部分主要起草人：张国良、李志雄、刘法先、周涛、李治玉、杨时熙。
I GB/T 34020.12017
双层卷焊钢管
第1部分：冰箱管路系统用管
1范围
GB/T34020的本部分规定了冰箱管路系统用双层卷焊钢管的术语和定义、分类与标记、尺寸、外
形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本部分适用于冰箱中的冷凝器、蒸发器、压缩机用毛细管等管路系统用双层卷焊钢管，也适用于电热、电器及一般管路产品上用双层卷焊钢管（以下简称“双层管”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1—2010 金属材料拉伸试验第1部分：室温试验方法 GB/T 241 金属管 液压试验方法 GB/T 242 金属管 扩口试验方法 GB/T 244 金属管 弯曲试验方法 GB/T 246 金属管 压扁试验方法 GB/T 682 化学试剂 三氯甲烷 GB/T 686 化学试剂 丙酮 GB/T 688 化学试剂 四氯化碳 GB/T 1531 铜及铜合金毛细管 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 6394 金属平均晶粒度测定方法 GB/T7735—2016 无缝和焊接（埋弧焊除外）钢管缺欠的自动涡流检测 GB/T11605—2005湿度测量方法 HJ637水质石油类和动植物油类的测定 红外分光光度法 YB/T069焊管用镀铜钢带
3术语和定义
下列术语和定义适用于本文件。
3.1
双层卷焊钢管 doublewallcopper-brazedsteeltubes 采用将镀铜后的钢带卷绕两圈（720°），成形为具有双层钢带的管壁，在还原性气氛中加热钎焊制成
的焊管。
1 GB/T34020.1—2017
3.2
毛细管capillarytube 具有高质量内表面的小口径管，管的外径通常不大于4.76mm。
4 分类与标记
4.1双层管按不同表面状态分为：
a）内外表面具有镀铜层，代号为Cu； b）外表面具有镀锌层，代号为Zn。
4.2双层管按不同尺寸精度分为：
a）普通精度，代号为PA； b）高级精度，代号为PC。
4.3外表面镀锌的双层管；钝化处理的转化膜分为：
a）光亮，代号为A； b）白色，代号为B； c） 彩虹，代号为C； d) 深色，代号为D。
4.4标记顺序：尺寸精度、尺寸规格、表面状态及镀层后处理（适用时）、标准编号。
示例：高级精度、外径8.00mm、壁厚0.70mm、长度6000mm，外表面镀锌钝化成白色膜的条状定尺双层管，其标记为： PC8.00X0.70X6000ZnB—GB/T34020—2017
5订货内容
按本部分订货的合同或订单应包括下列内容： a）本部分编号； b) 产品名称； c) 规格（双层管的外径、壁厚、长度，单位为毫米）； d）尺寸精度； e) 表面状态； f) 订购的数量（重量或长度)； g) 特殊要求。
6尺寸、外形、重量及允许偏差
6.1尺寸 6.1.1 双层管的外径（D）、壁厚（S）应符合表1的规定。根据需方要求，经供需双方协商，可供应表1 以外规格的双层管。
2 GB/T 34020.1—2017
表1 外径、壁厚和理论重量
壁厚S/mm
0.40
0.50
0.70 理论重量/(g/m)
1.00
外径D/mm
0.60
0.80
0.90
21.7 24.7 27.4 31.6 35.5 43.0 45.4 50.9 55.2 58.7 74.4 75.0 90.1 94.7 114.4 121.3
2.60 2.90 3.18 3.60 4.00 4.76 5.00 5.56 6.00 6.35 7.94 8.00 9.53 10.00 12.00 12.70 未增添外镀层时的理论重量，钢的密度取7.85g/cm。
25.9 29.6 33.0 38.2 43.2 52.5 55.5 62.4 67.8 72.1 91.7 92.5 111.3 117.1 141.8 150.4
38.2 44.4 50.3 61.6 65.1 73.4 79.9 85.1 108.6 109.5 132.1 139.1 168.7 179.0
42.8 50.1 57.0 70.1 74.2 83.9 91.5 97.5 125.0 126.0 152.4 160.5 195.1 207.2
102.6 109.5 140.9 142.1 172.2 181.5 221.0 234.8
113.2 121.0 156.3 157.6 191.5 202.0 246.4 261.9
123.3 131.9 171.2 172.6 210.4 222.0 271.3 288.5
6.1.2 未增添外镀层时双层管外径的允许偏差应符合表2的规定。 根据需方要求，经供需双方协商，并在合同中注明，可供应其他外径允许偏差的双层管。
表 2 双层管外径的允许偏差
单位为毫米
外径 <4.76 4.76~8 >8~12.70
普通精度(PA)
高级精度(PC)
± 0.07 ±0.10 ±0.12
±0.05 ±0.08 ±0.10
6.1.3 未增添外镀层时双层管壁厚的允许偏差应符合表3的规定。
表3 双层管壁厚的允许偏差
单位为毫米
壁厚 <0.7 ≥0.7
普通精度（PA)
高级精度(PC)
±0.08 ±0.10
±0.06 ±0.08
3 GB/T34020.1—2017
6.1.4双层管的通常长度为0.2m～4000m。长度不大于8m的双层管以条状交货，大于8m的双层管以盘状交货。 6.1.5双层管的定尺长度应在通常长度范围内。需要条状交货的定尺双层管，其定尺长度的允许偏差应符合表4的规定。
表4双层管定尺长度的允许偏差
单位为毫米
长度 ≤500
允许偏差
+? +3 +# +? +1°
>500~1000
>1000~2000
>2 000~5 000
>5000~8000
6.2外形 6.2.1 弯曲度
条状交货双层管的弯曲度应不大于5mm/m。 6.2.2 端部形状
条状交货双层管两端端面应与轴线垂直，切口毛刺应予清除。 6.3重量 6.3.1 盘状双层管以实际重量交货。 6.3.2 条状双层管按实际重量交货，也可按理论重量交货。双层管按理论重量交货时应符合表1的规定或按式(1)计算：
W=xp(D-S)S/1000
.（1)
式中： W 双层管每米理论重量，单位为千克每米（kg/m）；
圆周率，3.1416；
元
P- 一双层管的密度，单位为克每立方厘米（g/cm）； D- 一双层管的外径，单位为毫米（mm）； S- 双层管的壁厚，单位为毫米（mm）。
-
6.3.3双层管按理论重量交货时，供需双方协商双层管的密度（增添外镀层时）和重量的允许偏差，并在合同中注明。
技术要求
7
7.1钢带
双层管用镀铜钢带应符合YB/T069的规定。
4
