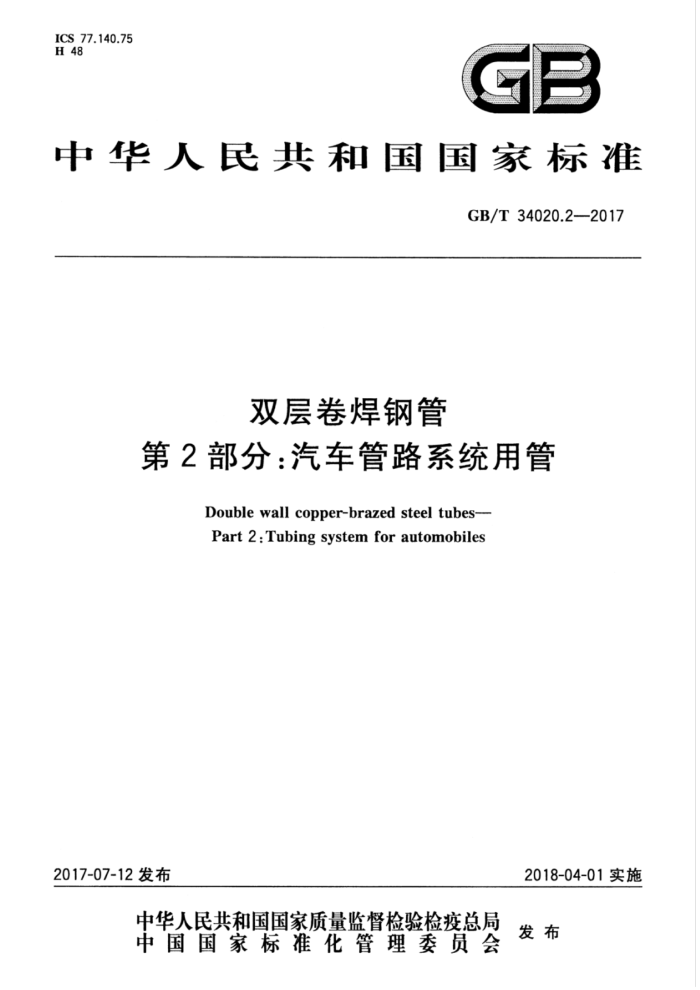

ICS 77.140.75 H 48
GB
中华人民共和国国家标准
GB/T34020.2—2017
双层卷焊钢管
第2部分：汽车管路系统用管
Double wall copper-brazed steel tubes-- Part2:Tubingsystemforautomobiles
2018-04-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34020.2—2017
目 次
前言 1 范围 2
规范性引用文件 3 术语和定义 &
分类与标记 5 订货内容 6 尺寸、外形、重量及允许偏差 7 技术要求 8 试验方法 9 检验规则 10 包装、标志和质量证明书附录A（资料性附录） 双层管的爆破压力· 附录B（规范性附录）双层扩口试验附录C（规范性附录） 内表面清洁度残留物的试验方法附录D（资料性附录） 双层管的涂镀层参考文献
..
10
11 13
14
18 GB/T34020.2-2017
前言
GB/T34020《双层卷焊钢管》分为3个部分：第1部分：冰箱管路系统用管；一第2部分：汽车管路系统用管；
第3部分：空调和制冷设备管路系统用管。 本部分为GB/T34020的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分负责起草单位：南京晨光迪峰机电有限责任公司、荆大(荆州)汽车配件股份有限公司。 本部分参加起草单位：天津市油管厂、天津助友时代汽车零部件制造有限公司、常州市武进顺达精
密钢管有限公司、荆州市天宇汽车配件有限公司、天津市重光五金制品厂、南昌汇合汽车管路有限公司、 河南斯凯特汽车管路有限公司。
本部分主要起草人：王建国、邓柏钢、赵国庆、刘继铎、吕一民、张小伟、曹江明、张华平、张永刚、 王书杰、刘国民、李天保、毛彦伟、杨时熙。
I GB/T 34020.2—2017
双层卷焊钢管
第2部分：汽车管路系统用管
1范围
GB/T34020的本部分规定了汽车管路系统用双层卷焊钢管的分类与标记、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本部分适用于汽车的制动、离合、动力转向、燃油进回油、发动机、通风冷却等管路系统用双层卷焊
钢管，也适用于机械液压管路系统和通用工程设备中用的双层卷焊钢管（以下简称“双层管”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T 241 金属管 液压试验方法 GB/T 242 金属管 扩口试验方法 GB/T 244 金属管 弯曲试验方法 GB/T246 金属管 压扁试验方法 GB/T 682 化学试剂 三氯甲烷 GB/T686 化学试剂 丙酮 GB/T688 化学试剂 四氯化碳 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2975 钢及钢产品：力学性能试验取样位置及试样制备 GB/T7735--2016无缝和焊接（埋弧焊除外）钢管缺欠的自动涡流检测 GB/T34020.1 双层卷焊钢管第1部分：冰箱管路系统用管 YB/T069 焊管用镀铜钢带
3术语和定义
GB/T34020.1界定的术语和定义适用于本文件。
4分类与标记
4.1双层管外表面的状态及代号见表1。
1 GB/T34020.22017
表1双层管外表面的状态及代号
表面状态原始状态的铜层
代号 Cu z Zn 热浸镀锌铝合金十氟树脂 ZA/F ZA 热浸镀锌铝合金十尼龙 ZA/P
代号 Z/F Zn/F 热浸镀锌铝合金十富铝树脂(银白色） ZA/E
代号 Zn/P
表面状态热浸镀锌十氟树脂电镀锌十氟树脂
表面状态电镀锌十尼龙
热浸镀锌电镀锌
热浸镀锌铝合金
-
需要明确涂镀层的厚度时，厚度（单位为um）的标注紧跟在相应的涂镀层标记的后面；需要明确盐雾试验耐蚀时
间时，耐蚀时间（单位为h)在相应的涂镀层标记后通过连接号“二"标注。
4.2双层管按不同尺寸精度分为：
a）普通精度，代号为PA； b）高级精度，代号为PC。
4.3外表面镀锌的双层管，钝化处理的转化膜分为：
a）光亮，代号为A； b）白色，代号为B； c）彩虹，代号为C; d）深色，代号为D； e）黑色，代号为F。
4.4标记示例：
普通精度、外径8.00mm、壁厚0.70mm、长度6000mm，外表面热浸镀锌层厚度5μm后再涂覆氟树脂15μm的条状定尺双层管，其标记为：PA8.00×0.70×6000Z5/F15—GB/T34020.2-2017
高级精度、外径6.00mm、壁厚0.70mm，外表面热浸镀锌铝合金后再涂覆尼龙，盐雾试验的耐蚀时间1000h的盘状双层管，其标记为：PC6.00×0.70ZA/P-1000一GB/T34020.2一2017
5订货内容
按本部分订货的合同或订单应包括下列内容： a）本部分编号； b）产品名称； c） 规格尺寸（双层管的外径、壁厚、长度，单位为毫米）； d）尺寸精度； e）外表面的涂镀层； f) 订购的数量（总重量或总长度）； g) 特殊要求。
6尺寸、外形、重量及允许偏差
6.1尺寸 6.1.1双层管的外径（D）、壁厚（S）和理论重量应符合表2的规定。根据需方要求，经供需双方协商，可供应表2以外规格的双层管。
2 GB/T34020.2—2017
表4双层管壁厚的允许偏差
单位为毫米
壁厚 0.50
普通精度(PA)
高级精度(PC)
±0.07 ±0.08 ±0.09 ±0.10
±0.04 ±0.05 ±0.06 ±0.07
>0.50~0.70 >0.70~1.00 >1.00~1.30
6.1.4双层管的通常长度为0.2m4000m。长度不大于8m的双层管以条状交货，大于8m的双层管以盘状交货。 6.1.5需要条状交货的双层管，其长度的允许偏差应符合表5的规定。根据需方要求，经供需双方协商，并在合同中注明，条状双层管长度的允许偏差也可采用其他规定。
表5双层管定尺长度的允许偏差
单位为旁米
长度 ≤2000
允许偏差
+3 + +1
>2000~5000
>5000~8000
6.2外形 6.2.1不圆度
根据需方要求，经供需双方协商，双层管的不圆度应不超过外径公差的70%。 6.2.2 弯曲度
条状交货双层管的弯曲度应不大于5mm/m。 6.3重量 6.3.13 盘状双层管按实际重量交货。 6.3.2 条状双层管按实际重量交货，也可按理论重量交货。双层管理论重量的计算应符合表2的规定或按式(1)计算：
W=元p(D-S)S/1000
..(1 )
式中： W 双层管每米理论重量，单位为千克每米（kg/m）；
圆周率，3.1416；一双层管的密度，单位为克每立方厘米（g/cm"）；
I
D
D - 一双层管的外径，单位为毫米（mm）；
双层管的壁厚，单位为毫米（mm）。
5
6.3.3 双层管按理论重量交货时，供需双方协商双层管的密度（增添外涂镀层时）和重量的允许偏差，
