ICS 01.100.20 J 04
GP

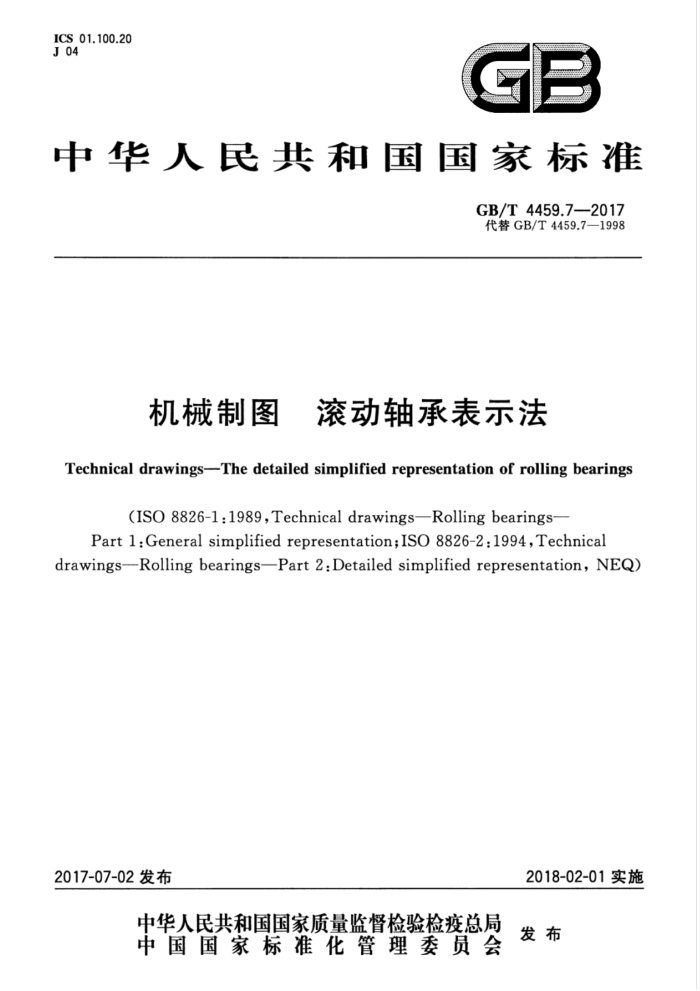

中华人民共和国国家标准
GB/T4459.7-—2017 代替GB/T4459.7—1998
机械制图 滚动轴承表示法
Technical drawings-The detailed simplified representation of rolling bearings
(ISO 8826-1:1989,Technical drawings—Rolling bearings- Part 1:Generalsimplified representation;ISO8826-2:1994,Technical
drawings-Rolling bearings-Part 2:Detailed simplified representation, NEQ)
2018-02-01实施
2017-07-02发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T4459.7—2017
目 次
前言 1范围 2 规范性引用文件 3 术语和定义
基本规定 5 通用画法 6 特征画法· 7 规定画法
4
.
应用示例附录A（资料性附录） 通用画法、特征画法及规定画法的尺寸比例示例参考文献
8
11
17
图1 滚动轴承的剖面线画法图2 滚动轴承带附件的剖面线画法图3 通用画法图4 绘制在轴两侧的通用画法图5 画出外形轮廊的通用画法· 图6 滚动轴承附件按外形轮廊绘制的通用画法图7 一面带防尘盖的通用画法图8 两面带密封圈的通用画法图9 内、外圈无挡边的通用画法图10 绘制出滚动轴承某一零件的通用画法图11 滚动轴承轴线垂直于投影面的特征画法图12 双列圆柱滚子轴承在装配图中的画法图13 角接触球轴承在装配图中的画法图14 圆锥滚子轴承、推力球轴承和双列深沟球轴承在装配图中的画法图15 组合轴承在装配图中的画法. 图A.1 通用画法的尺寸比例示例
..
.
++
10 10 11
表1 滚动轴承特征画法中的结构要素符号· 表2滚动轴承特征画法中要素符号的组合表3球轴承和滚子轴承的特征画法及规定画法表4滚针轴承的特征画法及规定方法表5组合轴承的特征画法及规定画法表6推力轴承的特征画法及规定画法表A,1特征画法及规定画法的尺寸比例示例
6
1 GB/T4459.7—2017
前言
GB/T4459《机械制图》分为以下8个部分：
GB/T4459.1—1995 机械制图 螺纹及螺纹紧固件表示法； --GB/T4459.2—2003 机械制图 齿轮表示法； —GB/T4459.3—2000 机械制图 花键表示法；
-GB/T4459.4—2003 机械制图 弹簧表示法； —GB/T4459.5—1999 机械制图 中心孔表示法； .--GB/T4459.72017 机械制图 滚动轴承表示法；
GB/T4459.8—2009 机械制图 动密封圈 第1部分：通用简化表示法； -GB/T4459.9—2009 机械制图 动密封圈 第2部分：特征简化表示法。
本部分为GB/T4459的第7部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替GB/T4459.7—1998《机械制图滚动轴承表示法》，与GB/T4459.7-1998相比，主要
技术变化如下：
增加了规范性引用文件；一按照ISO8826-2：1994《技术制图滚动轴承第2部分：细致的简化表示法》订正了表1中对 “要素符号”的选择说明，增加了脚注b；一为使三种画法（通用画法、特征画法和规定画法)并列地独立成章，将原“5简化画法”该章中
所含的“通用画法”（原5.1)和“特征画法”（原5.2）两条升格为两章：“5通用画法”和“6特征画法”，并随之调整了相关章条的编号；
一对若干文字和图例进行了必要的修改，文字修改如表1、表2中将“可调心”规范为“调心”，“不
可调心”规范为“非调心”，图例修改见表3中3.6的图形；将原“附录B（提示的附录）”改为附录A（规范性附录）”；
一将原“附录A（资料性的附录)引用文件”改为“参考文献”。 本部分是根据ISO8826-1：1989《技术制图滚动轴承第1部分：通用的简化表示法》和
ISO8826-2：1994《技术制图滚动轴承第2部分：细致的简化表示法》整合编制的，与两项国际标准的一致性程度为非等效。
本部分由全国技术产品文件标准化技术委员会（SAC/TC146）归口-。 本部分主要起草单位：万向钱潮股份有限公司、中机生产力促进中心、常熟天地煤机装备有限公司。 本部分主要起草人：杨建虹、林光钟、崔志刚、李婷婷、范围广、周建兴、高宏伟、潘康华。 本部分所代替标准的历次版本发布情况为：
GB/T4459.7—1998。
I GB/T4459.7—2017
机械制图滚动轴承表示法
1范围
GB/T4459的本部分规定了滚动轴承的通用画法、特征画法和规定画法。 本部分适用于在装配图中不需要确切地表示其形状和结构的标准滚动轴承。非标准滚动轴承也可
参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4457.4机械制图图线 GB/T6930滚动轴承词汇 GB/T16675.1技术制图 日简化表示法第1部分：图样画法
3术语和定义
GB/T6930和GB/T16675.1界定的术语和定义适用于本文件。
4基本规定
4.1图线
通用画法、特征画法及规定画法中的各种符号、矩形线框和轮廊线均用GB/T4457.4中规定的粗实线绘制。
4.2尺寸及比例
4.2.1绘制滚动轴承时，其矩形线框或外形轮廊的大小应与滚动轴承的外形尺寸一致，并与所属图样采用同一比例。 4.2.2通用画法、特征画法及规定画法的尺寸比例示例参见附录A。 4.3剖面符号 4.3.1在剖视图中，用通用画法或特征画法绘制滚动轴承时，一律不画剖面符号（剖面线）。 4.3.2在采用规定画法绘制滚动轴承的剖视图时，轴承的滚动体不画剖面线，其各套圈等一般应画成方向和间隔相同的剖面线（见图1）。在不致引起误解时，也允许省略不画（见图5，表3～表6）。
若其他零件或附件（偏心套、紧定套、挡圈等）与滚动轴承配套使用时，其面线应与轴承套圈的剖面线呈不同方向或不同间隔（见图2）。在不致引起误解时，也允许省略不画（见图6）。
1 GB/T4459.72017
1
说明： 1—圆柱滚子轴承； 2斜挡圈。
图1滚动轴承的剖面线画法
图2滚动轴承带附件的剖面线画法
4.4采用通用画法或特征画法的原则
采用通用画法或特征画法绘制滚动轴承时，在同一图样中一般只采用其中一种画法。
5通用画法
5.1在部视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特性和结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示（见图3），十字符号不应与矩形线框接触。
通用画法一般应绘制在轴的两侧（图4）。
图3通用画法
图4绘制在轴两侧的通用画法
5.2如需确切地表示滚动轴承的外形，则应画出其剖面轮廊，并在轮廊中央画出正立的十字型符号。 十字符号不应与剖面轮廊线接触（见图5）。 5.3与滚动轴承配套使用的其他零件或附件，也可只画出其外形轮廊（见图6）。 5.4当需要表示滚动轴承自带的防尘盖和密封圈时，可按图7和图8绘制。当需要表示滚动轴承内圈或外圈无挡边时，可按图9在十字符号上附加一粗实线短画表示内圈或外圈无挡边的方向。 5.5在装配图中，为了表达滚动轴承的安装方法，可绘制出滚动轴承的某些零件（见图10）。
2 GB/T4459.7—2017
说明：
-外球面球轴承；紧定套。
1
2
图5画出外形轮廓的通用画法
图6滚动轴承附件按外形轮廓绘制的通用画法
/
十
十
图7一面带防尘盖的通用画法
图8两面带密封圈的通用画法
干
?
b）内圈右侧无挡边
a）外圈无挡边
图10绘制出滚动轴承某一零件的通用画法
图9内、外圈无挡边的通用画法
6特征画法
6.1在剖视图中，如需较形象地表示滚动轴承的结构特征时，可采用在矩形线框内画出其结构要素符号（见表1)的方法表示，滚动轴承结构特征和载荷特性的要素符号组合见表2，滚动轴承的特征画法及其应用如表3～表6所示。
特征画法应绘制在轴的两侧。 6.2在垂直于滚动轴承轴线的投影面的视图上，无论滚动体的形状（球、柱、针等）及尺寸如何，均可按图11的方法绘制。 6.35.35.5的规定也适用于特征画法。
3 GB/T4459.7—2017
图11滚动轴承轴线垂直于投影面的特征画法
7规定画法
7.1必要时，在滚动轴承的产品图样、产品样本、产品标准、用户手册和使用说明书中可采用表3～表6 的规定画法绘制滚动轴承。 7.2在装配图中，滚动轴承的保持架及倒角等可省略不画。 7.3 规定画法一般绘制在轴的一侧，另一侧按通用画法绘制。
8 应用示例
表1滚动轴承特征画法中的结构要素符号
序号 1.1
要素符号
说明
应用
表示非调心轴承的滚动体的滚动轴线表示调心轴承的调心表面或滚动体滚动轴线的包络线
长的粗实线
1.2
长的粗圆弧线
短的粗实线，与序号1.1、1.2的要素符号相交成90°角（或相交于法线方 表示滚动体的列数和位置向），并通过每个滚动体的中心
可供选择的要素符号：
1.3
圆
球
宽矩形
圆柱滚子
长矩形
长圆柱滚子、滚针
：根据轴承的类型，可以倾斜画出。 这些要素符号可代替短的粗实线表示滚动体。 ICS 01.100.20 J 04
