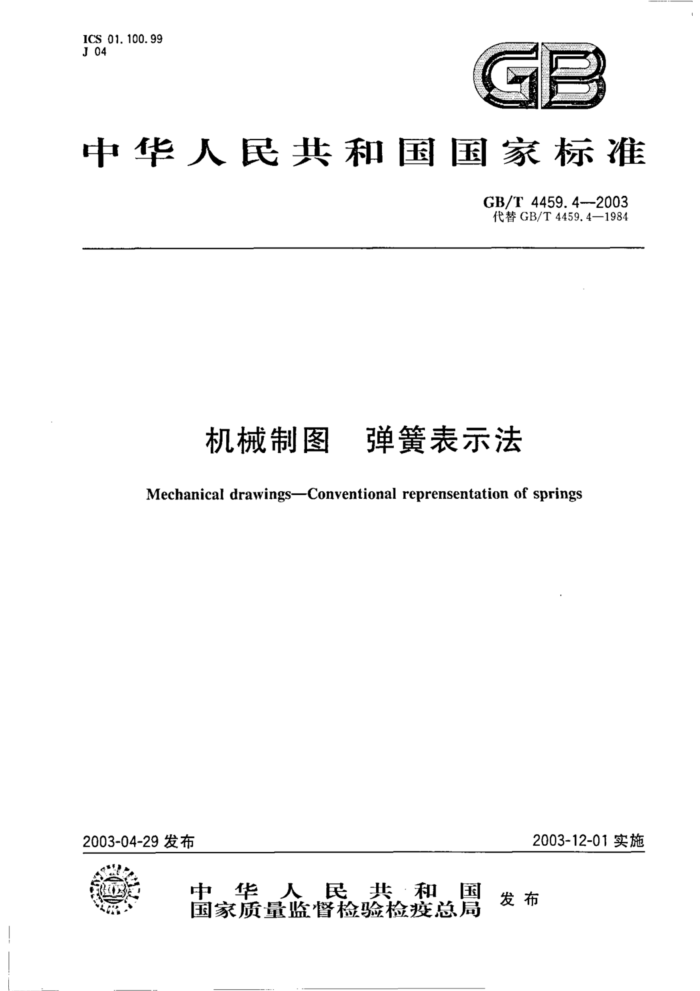

GB/T 4459.4-2003代替 GB/T 4459.4—1984
机械制图弹簧表示法
Mechanical drawings—Conventional reprensentation of springs
2003-12-01 实施
2003-04-29 发布
前 言
GB/T 4459《机械制图》结构画法分为五个部分∶
——第 1部分∶机械制图 螺纹及螺纹紧固件表示法
——第 2 部分∶机械制图 齿轮表示法
——第 3 部分∶机械制图 花键表示法
——第 4 部分∶机械制图 弹簧表示法
——第 5 部分;机械制图 中心孔表示法
本部分为 GB/T 4459的第4部分。
本部分代替GB/T4459.4—1984《机械制图 弹簧画法》。本次修改的该部分与 GB/T 4459.4—1984 相比主要变化如下∶
——修改第五章装配图中弹簧画法的部分内容;
——将附录 A 图中"p"改为"F"，F为负荷代号;
——按照 GB/T 1.1—2000 的要求，对原标准的内容在形式上进行编排。
本部分的附录 A为资料性附录。
本部分由全国技术产品文件标准化技术委员会提出并归口。
