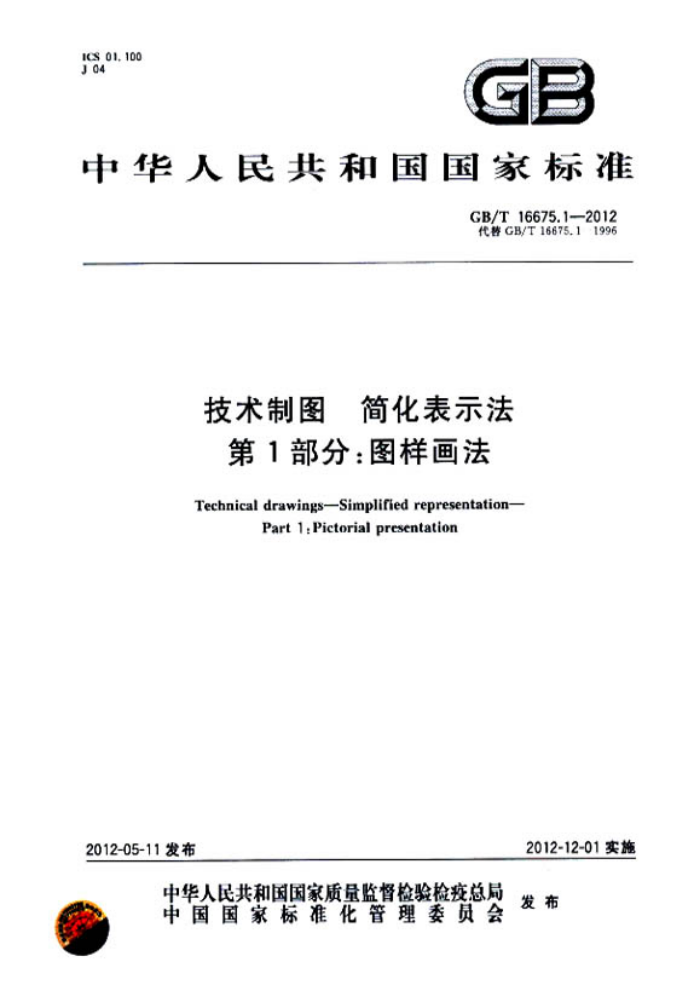

ICS.01,100 J 04
GP
中华人民共和国国家标准
GB/T16675.12012 代格GB/T16675.11996
技术制图 简化表示法第1部分：图样画法
Technical drawings-Simplified representation-
Part 1Pictorial presentation
2012-12-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T16675.1—2012
前 言
GB/T16675《技术制图简化表示法》分为两个部分：
第1部分：图样面法；一第2部分：尺寸注法。
本部分为GB/T16675的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T16675.1—1996《技术制图简化表示法 第1部分：图样画法》。 本部分与GB/T16675.11996相比主要技术变化如下：
增加了前言；删除了规范性引用文件中的“GB4457.4-1984、GB4457.5—1984、GB4458.1—1984、 GB4458.4—1984、GB5489—1985.GB11943—1989.GB/T16675.2—1996,GBJ1—1986"; 将标题”术语”改为"术语和定义”并更改内容为“GB/T13361界定的以及下列术语和定义适用于本文件”， -增加了4.2.5"对于已清晰表达的结构，可对其进行简化，见图5”，并增加”图5”；剩除了原标准表1中5.2的图例；修改了原标准表1中5.3的图例；删除了原标准表1中5.5的部分图例；修改了原标准表1中5.8的说明为“与投影面倾斜角度小于或等于30°的圆或困张，手工绘图时，其投影可用圆或圆弧代替”，合并了原标准表1中5.9和5.10的图例；删除了原标准表1中5.15图例；修改了原标准表1中5.19的图例；修改了原标准表1图例5.29说明中“细实线”为“粗实线”；增加了表1的图例5.27，其说明为“在装配图的剖视图中，螺旋弹簧仅需画出其端面，被弹贫挡住的结构一般不画出”，修改了原标准表1中5.26的图例。
本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口，本部分起草单位：中机生产力促进中心、万向钱潮股份有限公司、合肥凯邦电机有限公司、江苏技术
师范学院、陕西省标准化研究院、合肥工业大学。
本部分主要起草人：杨东拜、李婷婷、张小军、王怀德、侯维亚、李学京、张杰、李荣。 本部分所代替标准的历次版本发布情况为：
-GB/T16675.1—1996.
I GB/T16675.1—2012
技术制图 简化表示法第1部分：图样画法
1范围
GB/T16675本部分规定了技术图样（机械、电气、建筑和土木工程等）中使用的通用简化面法。 本部分适用于由手工或计算机绘制的技术图样及有关技术文件，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4460机械制图 机构运行简图符号 GB/T4728（所有部分） ）电气筒图用图形符号 GB/T13361技术制图通用术语
3术语和定义
GB/T13361界定的以及下列术语和定义适用于本文件。
3. 1
简化表示法simplifiedrepresentation 由必要的主要结构要索和几何参数按比例表示图形的方法，也可单独采用符号、字母或文字表示。
简化表示法由简化画法和简化注法组成。 3.2
规定表示法conventionalrepresentation 按投影要求或有关标准规定的规则表示图形的方法。
3. 3
示意表示法schematicrepresentation 用文字、标记或符合不按比例（亦可按比例）完整地表示图形信息的方法。
3.4
符号表示法 symbolicrepresentation 用符号不按比例（亦可按比例）表示特定结构或功能的图形信息的方法。
4总则
4.1简化原则 4.1.1简化必须保证不致引起误解和不会产生理解的多义性。在此前提下，应力求制图筒便。 4.1.2便于识读和绘制，注重简化的综合效果。 4.1.3在考虑便于手工制图和计算机制图的同时，还要考虑缩微制图的要求。
1 GB/T16675.12012
4.2基本要求 4.2.1 应避免不必要的视图和剖视图，见图1，
X45
3X9
YO
黄化康
淘化居
4.2.2在不致引起误解时，应温免使用虑线表示不可见的结构，见图2
简化前
衡化后
图2 GB/T 16675.1—2012
4.2.3尽可能使用有关标准中规定的符号，表达设计要求，见图3。
83.15/10
14/8.5
41.6/3.35
图3
4.2.4尽可能减少相同结构要素的重复绘制，见图4.
9个
NZZZZZZ
简化后
简化散
图4
4.2.5对于已清晰表达的结构，可对其进行简化，见图5。
"r 3
升册册
L
衡化前
简化后
图5
5简化画法
在技术图样中通用的简化面法见表1，并见附录A， GB/T16675.12012
0
HT
福化拉
111
CHTI#
-
表
国H
日 2 3
台村
29
I's GB/T16675.1—2012
翼 2
(
(游)一举
8
雪量
3 GB/T 16675.12012
御影
二
(）1华
1
化
鲁业
5
