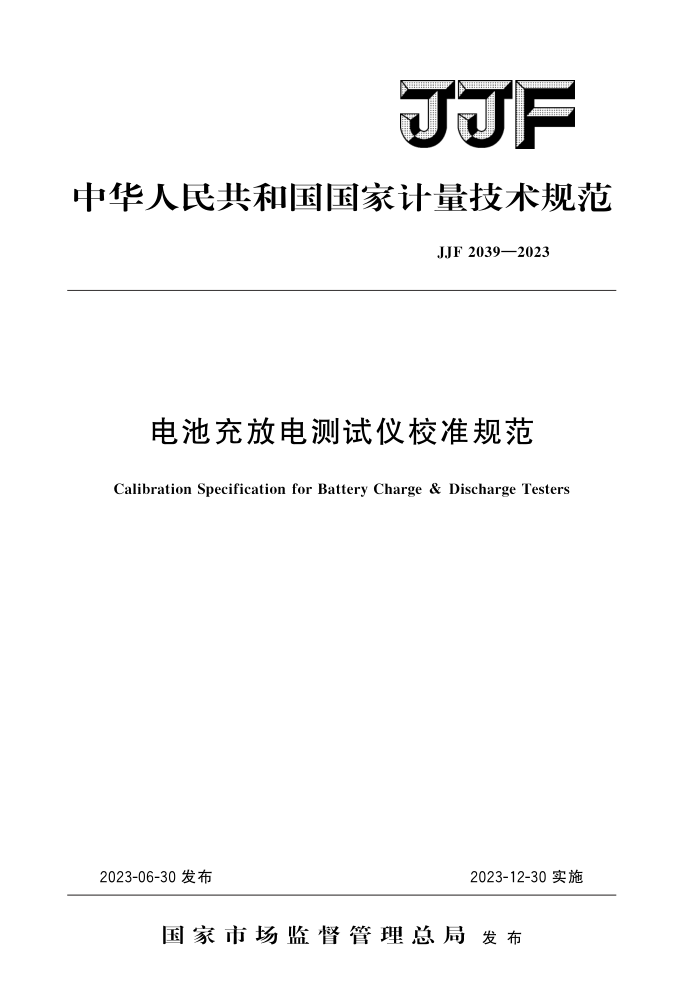

JF
中华人民共和国国家计量技术规范
JJF2039—2023
电池充放电测试仪校准规范
Calibration Specification for Battery Charge & Discharge Testers
2023-06-30发布
2023-12-30实施
国家市场监督管理总局发布 JJF2039—2023
电池充放电测试仪校准规范
JJF2039—2023
Calibration Specification for Battery Charge & DischargeTesters
归口单位：全国电磁计量技术委员会主要起草单位：北京东方计量测试研究所参加起草单位：深圳市计量质量检测研究院
大连计量检验检测研究院有限公司辽宁省检验检测认证中心
本规范委托全国电磁计量技术委员会负责解释 JJF2039—2023
本规范主要起草人：
金海彬（北京东方计量测试研究所）孙智 (北京东方计量测试研究所) 潘攀（北京东方计量测试研究所）屈曦颂（深圳市计量质量检测研究院）
参加起草人：
周頔（深圳市计量质量检测研究院）赵晓俊（大连计量检验检测研究院有限公司）梁国鼎 （辽宁省检验检测认证中心） JJF2039—2023
目
录
(Ⅲ) (1) (1) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) I
引言
范围 2 引用文件 3术语和计量单位 3. 1 电池容量· 3. 2 电池充电· 3. 3 电池放电. 3. 4 恒流充电. 3.5 恒压充电. 3. 6 恒流放电… 3.7 恒阻放电· 3.8 恒功率放电 3. 9 周期与随机偏差 3.10 放电终止电压 3.11 充电终止电压· 3.12 充电终止电流 4 概述· 5 计量特性 5. 1 恒流充电电流示值误差. 5. 2 恒压充电电压示值误差· 5. 3 恒流放电电流示值误差. 5. 4 恒阻放电电阻示值误差 5. 5 恒功率放电功率示值误差： 5. 6 恒压充电电压短期稳定性 5. 7 恒流充电电流短期稳定性· 5. 8 恒流放电电流短期稳定性· 5. 9 恒压充电电压周期与随机偏差 5.10 恒流充电电流周期与随机偏差 5.11 恒流充电电流上升时间 5.12 恒流放电电流上升时间 5.13 充/放电时间示值误差· 5.14 充电容量示值误差 5.15 放电容量示值误差 5.16 温度示值误差 5.17 充电终止电压示值误差
1
.
++ JJF2039—2023
5.18放电终止电压示值误差 5.19充电终止电流示值误差 6校准条件. 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法· 7.1校准项目· 7.2校准方法· 8 校准结果表达 8.1 校准证书 8.2数据修约 9复校时间间隔附录A 电池充放电测试仪校准不确定度评定示例附录B 校准原始记录格式附录 C 校准证书内页格式
4）
4.)
4） 4) (4) (5) (5) (6) (19) (19) (19) (19) (20) (28) (32)
II JJF2039—2023
引言
本规范依据JJF1071一 -2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》编制
本规范为首次发布
II JJF2039—2023
电池充放电测试仪校准规范
1范围
本规范适用于电压和电流测量范围分别为1V1kV和1mA～3kA的电池充放电测试仪的校准。电池充电机、电池容量测试仪可参照本规范对应的校准项目校准。
本规范不适用于脉冲式电池充电测试仪和无线式电池充电测试仪的校准。
2引用文件
本规范引用了下列文件： JJG842一2017电子式直流电能表检定规程 JJG1149一2018电动汽车非车载充电机检定规程 JJF1462一2014直流电子负载校准规范 JJF1587—2016数字多用表校准规范 JJF1597一2016直流稳定电源校准规范 GB/T2900.41一2008电工术语原电池和蓄电池 GB/T19596—2017电动汽车术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
3.1电池容量capacityforcellsorbatteries
在规定放电条件下电池所能输出的电量。电池容量单位通常为安时（Ah）或毫安时（mAh）。 3.2电池充电chargingofabattery
外电路给蓄电池提供电能，使电池内发生化学变化，从而将电能转化为化学能而储存起来的操作。 3.3电池放电dischargingof abattery
将蓄电池里贮存的化学能以电能的方式释放出来的过程。
3.4恒流充电constantcurrentcharge
在截止电压和允许温度内，蓄电池以某个设定的恒定电流进行充电 3.5恒压充电constantvoltagecharge
在截止电流和允许温度内，蓄电池以某个设定的恒定电压进行充电。
3.6恒流放电constantcurrentdischarge
蓄电池以某个设定的恒定电流进行放电。 3.7恒阻放电constantresistencedischarge
蓄电池以某个恒定的电阻值进行放电。
1 JJF2039—2023
3.8恒功率放电 constant power discharge
蓄电池以某个设定的恒定功率进行放电。 3.9周期与随机偏差periodicandrandomdeviation（PARD）
在全部影响量和控制量均保持恒定时，在规定的带宽范围内，一个直流输出量对其平均值的周期和随机偏差。
注： 1对一规定带宽而言，它可用有效值和/或峰-峰值来表述。 2对非对称波形，可使用尖峰图形表示。 3周期和随机偏差又称纹波和噪声。
3.10放电终止电压end-of-dischargevoltage
蓄电池正常放电时充许达到的最低电压。
3.11充电终止电压end-of-chargevoltage
蓄电池正常充电时充许达到的最高电压。
3.12充电终止电流end-of-chargecurrent
蓄电池正常恒压充电过程中，终止充电的最小限制电流。
4概述
电池充放电测试仪主要用于对电池进行充电、放电过程，检测电池的电压、电流、 容量、温度、循环寿命等特性，以及对电池进行活化、维护和修复等。电池充放电测试仪的工作原理是通过设置充电或放电的电流值或电压值、容量或时间、终止电压和循环次数，且对容量、电压、温度等设置保护参数，试验达到设定值时自动停止试验。电池充放电测试仪充放电原理有两种，第一种是电池充电时，由直流稳定电源组成的充电单元完成，电池放电时，由直流电子负载组成的放电单元完成；第二种是采用了ACDC十 DCDC的两象限变流器结构的双向稳定电源，电池充电由双向稳定电源的正向工作模式完成，电池放电由双向稳定电源的负向工作模式完成。
电池充放电测试仪主要由微机控制单元、充电单元、放电单元，充电/放电切换单元、测量单元、温度传感器等组成。工作原理框图如图1所示。
微机控制单元
电流+ 电压+
充电单元
（直流稳定电源或双向稳定电源正向工作模式）
希
T
充随数数码
-
量 测 电压-
1
单元
电流温度 TC
r
--
放电单元
（直流电子负载或双向稳定电源负向工作模式）
-
图1电池充放电测试仪原理框图
