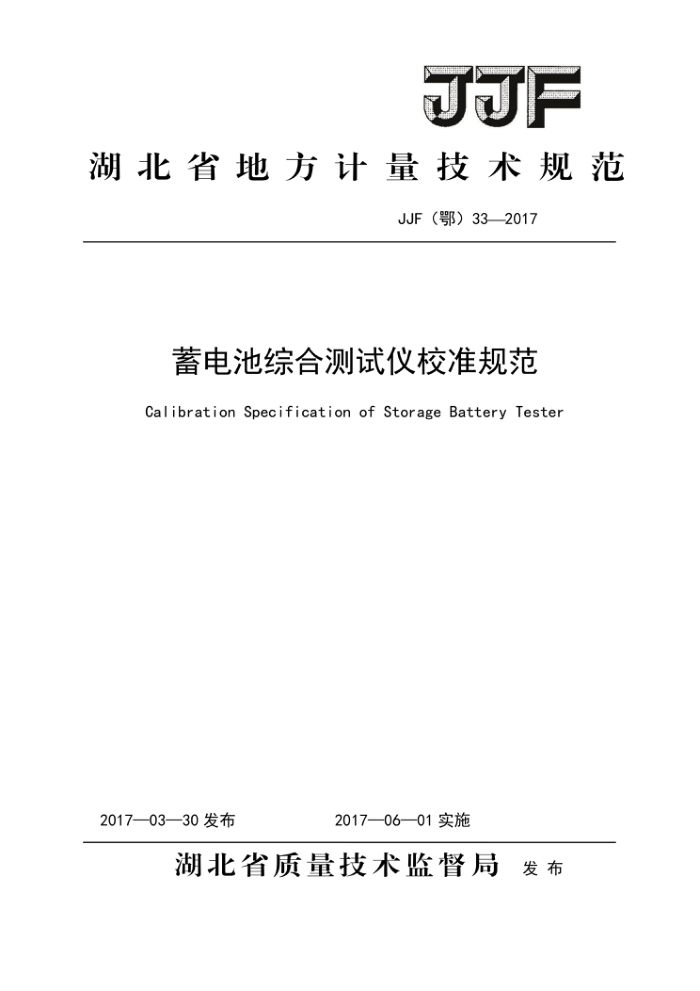

JJF
湖北省地方计量技术规范
JJF（鄂）332017
蓄电池综合测试仪校准规范
Calibration Specification of StorageBatteryTester
2017—03—30发布
2017—06—01实施
湖北省质量技术监督局 发布 JJF（鄂）33-2017
蓄电池综合测试仪校准规范 Calibration Specification for Storage Battery
JJF（鄂）33-2017
Tester
本技术规范经湖北省质量技术监督局于2017年03月30日批准，并于
2017年06月01日起施行。
归口单位：湖北省质量技术监督局
主要起草单位：襄阳市计量检定测试所
参加起草单位：湖北省蓄电池质量监督检验中心
本规范由起草单位负责解释。
II JJF（鄂） 33-2017
本规范主要起草人：
李全学（襄阳市计量检定测试所）
邹燕 (襄阳市计量检定测试所）张圣 (襄阳市计量检定测试所) 刘海波（襄阳市计量检定测试所）范小飞 (襄阳市计量检定测试所）
参加起草人：
谢远锋（湖北省蓄电池质量监督检验中心）
III JJF（鄂） 33-2017
目录
范围， 2 引用文件 3术语和计量单位 3. 1 术语 3.2 计量单位， 4 概述， 5计量特性. 5.1基本误差.. 6校准条件. 6. 1 环境条件， 6.2 校准设备， 7 校准项目和校准方法 7. 1 外观及通电检查 7. 2 校准项目 7.3 校准方法 8 校准结果表达 8. 1 数据处理. 8.2文字信息， 9 复校时间间隔附录A校准原始记录格式. 附录B校准证书内页格式附录C测量不确定度评定示例
1
2
3
1
2
3
3
.2
3
.4
1
h
.6 .6
.8
.
10 JJF（鄂） 33-2017
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》、JJF10 01一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范是首次制定的湖北省计量校准规范
II JJF（鄂）33－2017
蓄电池综合测试仪校准规范
1范围
本规范适用于0.2级及以下电压和电流范围分别为1kV和1kA以下的各类蓄电池综合
测试仪的静态电压、电流、电阻以及响应时间的校准。
2 引用文件
本规范引用了下列文件： JJF1001一2010《通用计量术语及定义》 JJF1462一2014《直流电子负载校准规范》 JG445-1986《直流标准电压源检定规程》 凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1蓄电池综合测试仪
蓄电池综合测试仪是对蓄电池组进行核容实验和维护的理想仪器，可对整组电池进行充电、放电、活化、在线监测、快速核容 3.1.2基本误差
在规定条件下，蓄电池综合测试仪每一测量点的基本误差可以用绝对误差或者相对误差表示。 3.1.3静态电压
蓄电池综合测试在空载状态下，通过测量显示的电压值。 3.1.4电流
蓄电池综合测试仪在接负载状态下，在充电模式或者放电模式下所设置的电流值。
1 JJF（鄂）33－2017
3.1.5电阻
蓄电池综合测试仪子恒阻放电模式下设置的电阻值。 3.1.6响应时间
蓄电池到达蓄电池综合测试仪设置的电流值时所需要的时间 3.2计量单位
蓄电池综合测试仪使用SI单位：伏（V），安（A），毫秒（ms），毫欧（mQ）。
4概述
电池充放电测试仪的原理是通过设置充电或放电的电流值、容量或时间、终止电压和循环次数，试验达到设定值时自动停止试验。电池充电时，测试仪内部的充电单元（直流稳定电源）工作；电池放电时，测试仪内部的放电单元（直流电子负载）工作。电池充放电测试仪的原理框图如图1所示。
微机控制单元
+ 测 电压+ 量 电压- 单 电流- 元 温度 TC
电流+
充电单元（直流稳定电源）
充电/ 放电切换单元
放电单元（直流电子负载）
+
图 1 电池充放电测试仪原理框图
5计量特性 5.1基本误差
基本误差可以用两项之和表示：
其中a>b
△=±（a%R+b%Rx）
(1)
式中△一一蓄电池综合测试仪的基本误差：
R一一蓄电池综合测试仪的设定值； Rx— 蓄电池综合测试仪的量程值；
2 JJF（鄂）33-2017
基本误差的相对项系数；
a
b -- 基本误差的绝对项系数。 或表示为：
△=± (a%R+n) 式中n- 以数量表示的误差项。
(2)
表1蓄电池综合测试仪准确度级别和最大允许误差 0.1级
准确度级别最大允许误差 ±（a+b)%
0.2级 ±0.2%
0.5级 ±0.5%
1.0级 ±1.0%
±0.1%
6 校准条件
6.1环境条件 6.1.1环境温度：22℃±5℃（分号） 6.1.2 环境湿度：45%RH~75%RH 6.1.3 电源电压：220V±22V，380V±38V 6.1.4 电源频率：50Hz±0.5Hz 6.1.5 周围无影响校准仪正常工作的强电磁场， 6.2校准设备
校准用校准设备见表2。
表2校准设备
序号 1 2 3 4
设备名称多功能校准仪
性能指标
直流电压最大允许：±0.05% 直流电流最大允许：±0.05% 带宽≥100MHz；采样速率≥1GS/s 直流电压测量误差最大允许：±0.05%
高精度交直流电流表
数字示波器数字多用表
校准项目和校准方法
7
7.1 外观及通电检查 7.1.1 外观检查内容包括：制造产品、出厂编号、产品名称、型号；被校设备机壳、
